یاتاقان SKF SAF 22520

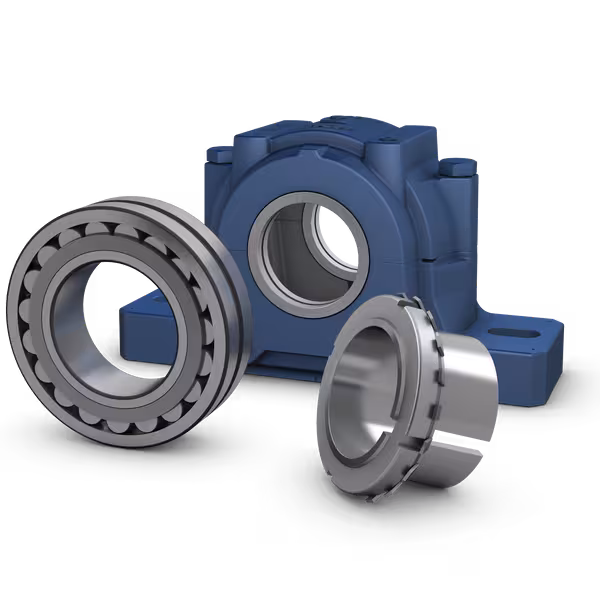

یاتاقان اس کا اف SAF 22520 از نوع یاتاقان‌های پلامر بلاک با محفظه دو‌تکه است که برای پشتیبانی از بارهای سنگین شعاعی و محوری در محورهای چرخان با سرعت متوسط طراحی شده است. این یاتاقان شامل محفظه چدنی سنگین و واحد غلتشی با قابلیت روانکاری مجدد بوده و با ساختار بهینه خود، پایداری عملیاتی بالا، قابلیت هم‌ترازی خودکار و سهولت در نصب و نگهداری را فراهم می‌کند. در طبقه‌بندی صنعتی، این یاتاقان در رده یاتاقان‌های SAF قرار دارد و به دلیل طراحی دقیق، دوام زیاد و قابلیت استفاده در محیط‌های صنعتی سخت ازجمله فولاد، معدن و سیمان، از محصولات پرکاربرد برند اس کا اف محسوب می‌شود.

تحلیل جامع پسوندهای مرتبط

پسوندها در یاتاقان‌های صنعتی برای مشخص‌کردن ویژگی‌های فنی مانند نوع قفسه، تلرانس، روش روانکاری یا اصلاحات طراحی استفاده می‌شوند. در یاتاقان اس کا اف SAF 22520، این پسوندها نقش مهمی در انطباق با شرایط عملیاتی و افزایش کارایی ایفا می‌کنند. جدول زیر برخی از پسوندهای مرتبط را نشان می‌دهد:

در کاربردهای صنعتی، پسوند C3 معمولاً در تجهیزاتی با دمای بالا مانند خطوط نورد یا توربین‌ها استفاده می‌شود، درحالی‌که پسوند W33 در ماشین‌آلاتی با نیاز به روانکاری مداوم مانند آسیاب‌های سنگین به‌کار می‌رود.

کاربردهای رایج

این یاتاقان به‌طور گسترده در ماشین‌آلات سنگین ازجمله نوار نقاله‌ها، آسیاب‌های توپی، فن‌های صنعتی، و شافت‌های انتقال قدرت استفاده می‌شود. دلیل اصلی استفاده از آن تحمل بار زیاد، قابلیت هم‌ترازی خودکار در برابر انحراف محور، و عملکرد قابل‌اطمینان در محیط‌های دارای گردوغبار یا ارتعاش بالا است. ساختار دو‌تکه محفظه موجب سهولت در بازرسی و تعمیر در محل می‌شود و انتخاب مناسبی برای تجهیزات با چرخه کاری طولانی است.

نکات نگهداری و نصب

در شرایط نگهداری، یاتاقان باید در بازه دمایی ۰ تا ۴۰ درجه سانتی‌گراد و محیط خشک و عاری از بخارات خورنده یا گرد‌وغبار نگهداری شود. تهویه مناسب انبار ضروری است تا از ایجاد میعان و زنگ‌زدگی جلوگیری شود. بسته‌بندی اولیه توسط اس کا اف شامل روکش محافظ ضد رطوبت است و در صورت باز شدن زودهنگام، لازم است مجدداً در لفاف ضد رطوبت قرار گیرد. دوره انبارداری نباید بدون چرخش دوره‌ای بیش از یک سال باشد.

در زمان نصب، هم‌راستایی دقیق محور و محفظه الزامی است. دمای مجاز برای گرم‌کردن رینگ داخلی در نصب فشاری حدود ۸۰ تا ۱۰۰ درجه سانتی‌گراد است. هیچ‌گونه ضربه مستقیم نباید به رینگ‌ها وارد شود و روانکار مطابق مشخصات اس کا اف (گریس با گرید NLGI 2) باید قبل از راه‌اندازی تزریق شود. کنترل وضعیت پس از نصب شامل اندازه‌گیری لقی محوری، بررسی نویز غیرعادی و ثبت دمای عملکردی در هفته اول کاری است. دوره‌های بازبینی طبق استاندارد فنی شامل کنترل سایش، تعویض روانکار و بازرسی بصری محفظه است.

تلورانس‌های نصب

برای نصب این نوع یاتاقان، فیت داخلی روی شفت معمولاً در محدوده j6 تا k6 و فیت بیرونی در محفظه در محدوده H7 تا H8 تعیین می‌شود. در کاربردهایی با بار شعاعی زیاد و چرخش پیوسته رینگ داخلی، توصیه می‌شود از انطباق محکم‌تر (k6) استفاده گردد تا از لغزش جلوگیری شود. در مقابل، در مواقعی که بار محوری غالب است یا رینگ داخلی ثابت بوده و رینگ بیرونی چرخان است، فیت آزادتر مناسب‌تر است تا امکان انبساط حرارتی فراهم شود.

دمای عملیاتی بالا ممکن است باعث افزایش لقی شود؛ ازاین‌رو، انتخاب تلورانس باید با درنظرگرفتن ضریب انبساط و شرایط بارگذاری انجام گیرد. روش‌های نصب مجاز شامل پرس ملایم یا گرم‌کردن کنترل‌شده هستند، درحالی‌که روش‌های ضربه‌ای یا سرمایش شدید مجاز نیستند. رواداری محوری باید در حد حداقل (حدود ۰٫۱ میلی‌متر) و رواداری شعاعی نهایی پس از نصب طبق دستورالعمل سازنده کنترل شود تا از لرزش و سایش غیرعادی جلوگیری گردد.

صنایع استفاده‌کننده

این یاتاقان در صنایع متنوعی به‌کار می‌رود و انتخاب صحیح آن نقش مهمی در افزایش عمر و قابلیت اطمینان تجهیزات دارد. جدول زیر برخی از مهم‌ترین صنایع مصرف‌کننده را نشان می‌دهد:

کاربران صنعتی می‌توانند تجربیات خود در زمینه عملکرد این یاتاقان در شرایط خاص مانند محیط‌های مرطوب یا سیستم‌های دارای ارتعاش ر به اشتراک بگذارند تا به ارتقای دانش فنی جمعی کمک شود.
