یاتاقان SKF SAF 22320

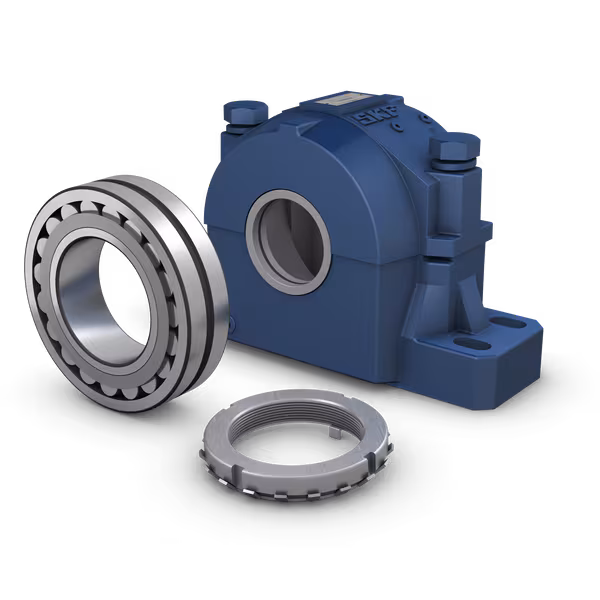

یاتاقان اس کا اف SAF 22320 از نوع پلامر بلاک‌های دو‌تکه بوده و برای نصب بیرینگ‌های غلتشی صفحه‌ای طراحی شده که در کاربردهای سنگین نیاز به دقت بالا و توزیع متوازن بار دارند. بدنه این یاتاقان از چدن مقاوم با طراحی کاملاً مهندسی ساخته شده که قابلیت تحمل بارهای شعاعی و محوری ترکیبی را تضمین می‌کند. به‌دلیل ساختار جداشونده محفظه، نصب و بازبینی بیرینگ در سیستم‌های صنعتی تسهیل می‌شود. این یاتاقان در رده صنعتی سنگین قرار دارد و برای ماشین‌آلات معدنی، نوارهای انتقال مواد، و تجهیزات فولادسازی عملکردی پایدار و ایمن ارائه می‌دهد. از مزیت‌ها و ویژگی‌های مهم آن می‌توان به مقاومت بالا در برابر ارتعاش، امکان تنظیم دقیق محور چرخش، و طراحی مناسب برای روانکاری مطمئن اشاره کرد که استهلاک و حرارت اضافی را کاهش می‌دهد و دوام کاری بیرینگ را بیشتر می‌کند.

تحلیل جامع پسوندهای مرتبط

پسوندها در مدل‌های مختلف یاتاقان‌های اس کا اف برای مشخص کردن ویژگی‌های فنی همچون نوع قفسه، تلرانس داخلی، آب‌بندی، نوع روانکار یا روش نصب به‌کار می‌روند. این کدها به مهندسان کمک می‌کنند تا بیرینگ مناسب برای شرایط خاص کاری را سریع شناسایی و انتخاب کنند.

دو پسوند رایج در این مدل K و C3 هستند. پسوند K معمولاً در صنایع فولاد، نوار نقاله‌های سنگین و ماشین‌آلات معدن استفاده می‌شود، زیرا شفت‌های مخروطی باعث ثبات مکانیکی در بارهای متغیر می‌شوند. پسوند C3 در کاربردهایی مانند آسیاب‌ها و واحدهای تولید سیمان کاربرد دارد، چون در دمای بالا مانع از گیرکردن رینگ‌های داخلی و بیرونی می‌شود و عملکرد روان را حفظ می‌کند.

کاربردهای رایج

یاتاقان اس کا اف SAF 22320 معمولاً در ماشین‌آلات سنگین و دارای بارهای متغیر یا پیوسته استفاده می‌شود. این یاتاقان در واحدهای نوار نقاله و محورهای انتقال قدرت صنعتی به دلیل توان تحمل بالای بار شعاعی و محوری عملکرد قابل‌اعتماد دارد. همچنین در ماشین‌آلات کوره، آسیاب‌های بزرگ و واحدهای حمل مواد معدنی به‌کار می‌رود، جایی که نیاز به پایداری حرارتی، سایش کم و روانکاری یکنواخت وجود دارد. طراحی محفظه دو‌تکه، امکان بازبینی سریع و جایگزینی آسان بیرینگ را در این تجهیزات فراهم می‌کند.

نکات نگهداری و نصب

شرایط استاندارد نگهداری این یاتاقان شامل دمای محیط بین 0 تا 40 درجه سانتی‌گراد و رطوبت نسبی کمتر از 65 درصد است. انبار باید دارای تهویه مناسب و دور از بخارات خورنده و گرد و غبار فلزی باشد. یاتاقان‌ها باید در بسته‌بندی اولیه کارخانه نگهداری شوند تا از نفوذ رطوبت و آسیب به سطح تماس جلوگیری شود. در دوره‌های انبارش طولانی‌تر، بسته‌بندی باید هر شش ماه بررسی و در صورت باز شدن، مجدداً با مواد ضد رطوبت بازبسته‌بندی شود. اگر پیش از موعد لازم برای نصب باز شده باشد، باید بسته‌بندی مجدد با چربی محافظ استاندارد انجام گیرد.

در زمان نصب، هم‌راستایی کامل محور شفت و محور هوزینگ ضروری است. ابزارهای مجاز شامل گرم‌کن حلقه داخلی تا حداکثر دمای 90 درجه سانتی‌گراد برای نصب و جلوگیری از تغییر سختی مواد هستند. وارد آوردن ضربه مستقیم به بیرینگ ممنوع بوده و از ابزارهای فشاری متعادل باید استفاده شود. روانکاری اولیه باید با گریس صنعتی دارای کلاس ویسکوزیته NLGI 2 و مقاومت حرارتی تا 120 درجه سانتی‌گراد انجام گیرد. روانکاری دوره‌ای براساس ساعات کار یا دمای عملکرد تنظیم می‌شود و در هر دوره، آلودگی گریس با روش نمونه‌گیری و تطابق با معیار ISO بررسی شود. پس از نصب، اندازه‌گیری لقی شعاعی و محوری، کنترل نویز و دمای عملکرد در مرحله راه‌اندازی الزامی است و داده‌ها باید در سوابق نگهداری تجهیزات ثبت شوند. بازبینی و تعویض طبق دوره‌های مشخص سازنده، میزان سایش مجاز و حد لقی شعاعی تعیین‌شده در استاندارد انجام می‌گیرد.

تلورانس‌های نصب

برای نصب بیرینگ SAF 22320 روی شفت، پیشنهاد استاندارد استفاده از انطباق g6 تا h6 است تا فیت محکم ولی بدون تنش ایجاد شود. در محفظه، انطباق H7 بهترین گزینه برای حفظ هم‌راستایی و جلوگیری از جابه‌جایی بیرینگ تحت بارهای شعاعی شدید محسوب می‌شود. انتخاب تلورانس به نوع بار وابسته است؛ تحت بار محوری یا شوک، فیت محکم‌تر مورد نیاز است تا از لغزش جلوگیری شود. در حالت چرخش حلقه داخلی، انطباق تنگ‌تر توصیه می‌شود، اما برای عملیات با توقف‌های مکرر، فیت آزادتر مانع از فشار حرارتی زیاد خواهد شد.

در محدوده دمای عملیاتی تا حدود 120 درجه سانتی‌گراد، انبساط حرارتی شفت باید در محاسبه تلورانس لحاظ شود تا از تغییر لقی جلوگیری شود. مونتاژ با روش پرس یا گرم کردن متعادل مجاز است اما استفاده از سرمای شدید برای مونتاژ ممنوع است. لقی شعاعی نهایی پس از نصب باید براساس استاندارد سازنده کنترل شود تا بین حد پایین و بالای تعیین‌شده قرار گیرد، زیرا عبور از این محدوده باعث افزایش نویز یا کاهش عمر کاری خواهد شد. رواداری محوری با تلورانس ±0.05 میلی‌متر در نصب‌های سنگین و ±0.1 میلی‌متر در نصب‌های معمولی توصیه می‌شود تا عملکرد یکنواخت تضمین گردد.

صنایع استفاده‌کننده

یاتاقان SAF 22320 در طیف وسیعی از صنایع استفاده می‌شود که وابسته به عملکرد پایدار و قابلیت تحمل بار بالا هستند. انتخاب درست نوع یاتاقان در این صنایع نقش مستقیم در کاهش توقف تولید و افزایش عمر تجهیزات دارد.

در صورت آشنایی با کاربردهای خاص‌تر این یاتاقان در ماشین‌آلات ویژه یا خطوط تولید غیرمعمول، ارائه دیدگاه یا پیشنهاد فنی شما در سایت به تکمیل اطلاعات این بخش کمک خواهد کرد.
