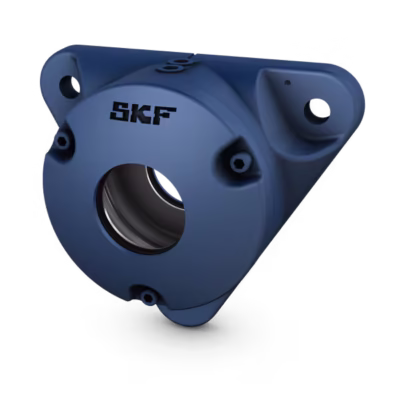

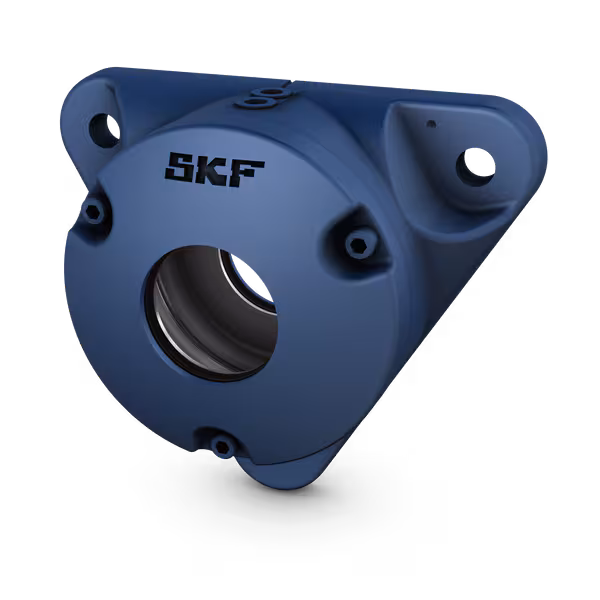

یاتاقان SKF FNL 506 B + 2206 EKTN9 + H 306

یاتاقان اس کا اف FNL 506 B + 2206 EKTN9 + H 306 یک مجموعه یاتاقانی کامل و دقیق است که برای پشتیبانی روان و مطمئن از محورهای چرخان در سیستم‌های صنعتی طراحی شده است. این مجموعه شامل پوسته فرعی مدل FNL 506 B، بلبرینگ دو ردیفه خودتنظیم 2206 EKTN9 و آداپتور بوش H 306 است. ساختار کلی آن به‌گونه‌ای طراحی شده که قابلیت جذب ناهماهنگی‌های محوری، نصب ساده و اتصالات پایدار را فراهم کند. این ترکیب در رده یاتاقان‌های صنعتی سری FNL قرار می‌گیرد و به سبب طراحی باز و پایدار پوسته، خنک‌کاری و روانکاری مؤثرتری دارد. عملکرد قابل اعتماد، طول عمر بالا، سادگی در تعمیر و نگهداری، و مقاومت مناسب در برابر ارتعاشات از جمله ویژگی‌های شاخص آن است. جنس پوسته و قفسه با مقاومت بالا در برابر تنش‌های مکانیکی انتخاب شده و طراحی بیرونی آن شرایط نصب در محیط‌های متنوع صنعتی را ممکن می‌سازد. این یاتاقان برای انتقال بارهای شعاعی و محوری متعادل، با عملکرد چرخشی نرم و حداقل اصطکاک طراحی شده است.

تحلیل جامع پسوندها

در سیستم نام‌گذاری محصولات اس کا اف، پسوندها نقشی کلیدی در معرفی ویژگی‌های خاص فنی هر بیرینگ دارند. این حروف و کدها مشخص می‌کنند که بلبرینگ از چه نوع ساختار داخلی، نوع قفسه، نوع تطبیق شفت و مزایای حرارتی یا مکانیکی برخوردار است. شناخت دقیق آن‌ها به انتخاب صحیح بلبرینگ در کاربردهای صنعتی کمک می‌کند. در جدول زیر، تمام پسوندهای به‌کاررفته در این ترکیب آورده شده است:

دو پسوند مهم این مجموعه یعنی E و K در کاربردهای صنعتی سنگین‌تر مانند الکتروموتورهای بزرگ یا تجهیزات نورد به کار می‌روند. دلیل فنی این انتخاب آن است که ساختار E ظرفیت بار بیشتری فراهم می‌کند و وجود K موجب کنترل دقیق‌تر پیش‌بار (Preload) و تسهیل در هم‌محوری یاتاقان‌ها می‌شود.

کاربردهای رایج

این ترکیب یاتاقان معمولاً در ماشین‌آلاتی استفاده می‌شود که نیاز به دوران مداوم با دقت بالا و با بار نسبتاً زیاد دارند. ازجمله: ۱) در آسیاب‌ها و نقاله‌ها، به دلیل طراحی خودتنظیم، توان جذب ناهماهنگی شفت را دارد؛ ۲) در پمپ‌ها و فن‌های صنعتی که دقت چرخش و عملکرد بی‌صدا ضروری است؛ ۳) در ماشین‌آلات کشاورزی و فرآیندهای بسته‌بندی، که دوام بالا در برابر لرزش و گردوغبار اهمیت دارد؛ و ۴) در موتورهای الکتریکی متوسط و سیستم‌های انتقال قدرت، که به پایداری حرارتی و روانکاری پایدار نیاز دارند.

نکات نگهداری و نصب

در شرایط استاندارد نگهداری، این یاتاقان باید در محیطی با دمای بین 0 تا 40 درجه سانتی‌گراد و رطوبت نسبی زیر 60 درصد انبار شود. تهویه مناسب انبار و پرهیز از مجاورت با بخارات اسیدی، مواد شیمیایی یا گرد و غبار فلزی الزامی است. بسته‌بندی اولیه یاتاقان به‌صورت درزگیری کامل و آغشته به گریس ضدخوردگی است. در صورت طولانی شدن زمان انبارداری، باید هر 12 ماه یک بار، وضعیت بسته‌بندی کنترل و در صورت نیاز تعویض شود. بازبسته‌بندی باید در محیط خشک و تمیز و با مواد آب‌بند مقاوم به رطوبت انجام گیرد. در فرآیند نصب، هم‌راستایی دقیق محور و بوش آداپتور حائز اهمیت است. استفاده از ابزارهای دستی استاندارد یا جک هیدرولیکی بدون ضربه مستقیم توصیه می‌شود. دمای گرم‌کردن یاتاقان پیش از نصب نباید از 110 درجه سانتی‌گراد تجاوز کند. روانکار اولیه باید از گریس پایه لیتیم با کلاس NLGI 2 باشد تا روانکاری و حفاظت اولیه بهینه تضمین شود. دوره بازبینی روانکار بر اساس دمای کاری و بارگذاری، هر 2000 ساعت یا شش‌ماهه در نظر گرفته می‌شود. پس از نصب، اندازه‌گیری لقی محوری و شعاعی با گیج استاندارد، کنترل صدای چرخش و دمای اولیه (که نباید بیش از 70 درجه سانتی‌گراد شود) الزامی است. در بازرسی‌های برنامه‌ریزی‌شده، باید حد سایش محوری و تلرانس‌های چرخشی طبق استانداردهای کارخانه سازنده کنترل شود.

تلورانس‌های نصب

برای یاتاقان ترکیبی FNL 506 B + 2206 EKTN9 + H 306، انطباق شفت باید در محدوده تلورانس k6 تا m6 در نظر گرفته شود. این میزان فیت نیمه‌چسبنده برای شرایطی که رینگ داخلی در حال دوران است، پایداری چرخش را تأمین می‌کند و مانع لغزش شفت درون بوش می‌شود. در مواردی که بارهای محوری یا شوک‌دار اعمال می‌شود، انتخاب کلاس m6 توصیه می‌گردد تا افزایش جزئی در میزان فشردگی، از لغزش احتمالی جلوگیری کند. از طرف دیگر، پوسته FNL 506 B معمولاً در کلاس H7 یا H8 ماشین‌کاری می‌شود که تلورانس مناسبی برای موقعیت ثابت بیرینگ دارد و اجازه تنظیم محوری و تسهیل مونتاژ را می‌دهد. در اثر انبساط حرارتی در دماهای کاری تا حدود 100 درجه سانتی‌گراد، تغییرات ابعادی شفت باید در محدوده 0.01 تا 0.02 میلی‌متر جبران شود. روش‌های پذیرفته‌شده نصب شامل مونتاژ با گرم کردن بوش آداپتور یا فشردن تدریجی با مهره قفل‌کن است. ایجاد فشار بیش از حد یا ضربه مکانیکی ممکن است باعث تغییر در لقی داخلی گردد. لقی شعاعی نهایی باید مطابق گروه C3 تنظیم شود تا در دماهای بالا عملکرد بدون اصطکاک حفظ شود.

صنایع استفاده‌کننده

یاتاقان‌های ترکیبی سری FNL از جمله مدل FNL 506 B + 2206 EKTN9 + H 306 در صنایع متعددی کاربرد دارند. انتخاب صحیح این نوع یاتاقان علاوه بر افزایش طول عمر دستگاه، هزینه‌های تعمیر و توقف تولید را نیز کاهش می‌دهد. جدول زیر نمونه‌هایی از صنایع مصرف‌کننده و دلایل فنی آن را نشان می‌دهد:

تجربه متخصصان در صنایع مختلف می‌تواند به شناسایی موارد خاص‌تر کاربرد این بیرینگ کمک کند؛ مواردی که شاید کمتر شناخته شده اما از نظر عملکردی ارزش بررسی و تبادل تجربه را دارند.
