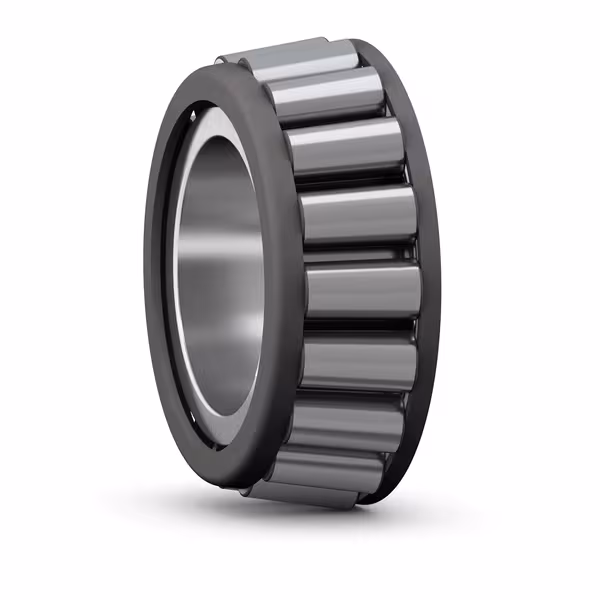

رولبرینگ مخروطی SKF PER.HM218248

رولبرینگ مخروطی اس کا اف PER.HM218248 یکی از نمونه‌های تخصصی بیرینگ‌های صنعتی است که برای تحمل بارهای ترکیبی شعاعی و محوری با شدت بالا طراحی شده است. این بیرینگ با ساختار مخروطی، شامل یک رینگ داخلی، یک رینگ خارجی و مجموعه‌ای از رولرهای به‌شکل مخروطی است که روی قفسه فولادی دقیق قرار گرفته‌اند و قابلیت تنظیم خودکار محور را ندارند اما در انتقال نیروهای بزرگ در سرعت‌ها و شرایط کاری مختلف، عملکردی قابل اعتماد ارائه می‌دهند. معمولا این کلاس از بیرینگ‌ها در ابعاد بزرگ تا متوسط تولید شده و قطر داخلی و بیرونی، عرض بیرینگ و زاویه تماس آن‌ها بسته به نوع و مدل متفاوت است و پرکاربردترین ابعاد آن‌ها در استانداردهای بین‌المللی تعریف شده است. رولبرینگ‌های مخروطی در طبقه‌بندی بیرینگ‌های جداشونده قرار می‌گیرند زیرا رینگ داخلی به‌همراه رولرها و قفسه به‌عنوان یک واحد و رینگ بیرونی به صورت جداگانه نصب و جدا می‌شوند.

این مدل خاص از تولیدات اس کا اف با ویژگی‌هایی مانند مقاومت عالی در برابر بارگذاری سنگین، پایداری طولانی در شرایط ارتعاشی، قابلیت تعویض قطعات معیوب، پایداری ابعادی در برابر تغییرات دمایی و فرایند تولید مطابق با استانداردهای ISO و DIN، از اطمینان و دوام مناسبی برخوردار است. مزیت‌هایی چون تحمل بالای بارهای محوری و شعاعی، امکان تنظیم پیش بارگذاری طبق نیاز، اطمینان از روانکاری کامل رولرها و گردش روان، قابلیت اندازه‌گیری دقیق لقی و کنترل سایش بیرینگ، این مدل بیرینگ را به انتخابی رایج در صنایع سنگین، وسایل نقلیه ریلی، صنایع معدنی و تجهیزات انتقال نیرو تبدیل کرده است. عملکرد بالا و عمر طولانی آن، این بیرینگ را در رده گزینه‌های مورد اعتماد برای سامانه‌هایی با الزامات فنی بالا و خرابی پرهزینه قرار می‌دهد.

تحلیل جامع پسوندهای مرتبط

پسوندها در نام‌گذاری رولبرینگ مخروطی اس کا اف به عنوان کلید شناسایی ویژگی‌های اختصاصی بیرینگ مانند نوع قفسه، نوع جنس، ویژگی آب‌بندی، کلاس دقت یا تلرانس و سایر مشخصات فنی به کار می‌روند. وجود این پسوندها به کاربران صنعتی کمک می‌کند تا بر اساس نیاز کاری و الزامات تجهیزات مرتبط، بیرینگ مناسب را با ویژگی فنی درست انتخاب نمایند که این انتخاب نقش کلیدی در طول عمر و عملکرد سیستم خواهد داشت.

دو پسوند رایج برای این مدل بیرینگ شامل Q و C3 هستند. پسوند Q غالبا در ماشین‌آلاتی مانند واگن‌های باری ریلی یا تجهیزات معدنی که تحمل بار زیاد و عملکرد قوی مورد نیاز است، مورد استفاده قرار می‌گیرد. پسوند C3 بیشتر در شرایطی کاربرد دارد که بیرینگ در معرض دمای بالا یا بارهای شدید قرار داشته و برای جلوگیری از قفل شدن یا افزایش سایش، لقی داخلی بیشتری مورد نیاز باشد؛ مانند موتورهای صنعتی بزرگ، گیربکس‌ها یا تجهیزات انتقال نیرو.

کاربردهای رایج

رولبرینگ مخروطی اس کا اف PER.HM218248 معمولا در محورهای چرخ و گیربکس‌ واگن‌های باری و لوکوموتیوهای راه‌آهن استفاده می‌شود زیرا قابلیت تحمل بار محوری و شعاعی بالا و قابلیت تنظیم پیش‌بارگذاری دقیق را داراست. در صنایع معدنی و سنگین، این بیرینگ‌ها در ماشین‌آلات خردایش، نوارنقاله‌ها و پمپ‌های صنعتی به عنوان انتخاب اصلی مطرح هستند چرا که مقاومت عالی در برابر شوک‌های ارتعاشی و پایداری در شرایط آلودگی دارند. همچنین در خطوط تولید سیمان، تجهیزات نورد، ماشین‌آلات حفاری و سامانه‌های انتقال نیروی مکانیکی سنگین نیز به دلیل گردش روان، دوام بالا و قابلیت کنترل لقی ترجیح داده می‌شوند. نوع طراحی و ابعاد این بیرینگ باعث می‌شود بتواند انواع بار ترکیبی را در شرایط پرتنش کاری به‌صورت مطمئن تحمل کند.

نکات نگهداری و نصب

بر اساس اطلاعات رسمی، خارج کردن بیرینگ از بسته‌بندی اولیه فقط در محل نصب و لحظه نصب مجاز است و باید در محیط‌های خشک، با دمای قابل کنترل بین ۵ تا ۲۵ درجه سانتی‌گراد و رطوبت نسبی زیر ۶۰ درصد نگهداری شود. تماس با بخارات روغن‌های خورنده، اسیدها یا مواد شیمیایی و گرد و غبار فلزی باید کاملا جلوگیری شود. بسته‌بندی اولیه بیرینگ شامل پوشش محافظ ضدزنگ و جعبه مقاوم در برابر رطوبت است و در صورت نیاز به انبارش طولانی‌تر باید تمدید پوشش و چرخش دوره‌ای کالا براساس دستورالعمل انجام شود. اگر بیرینگ پیش از نصب باز شود، لازم است پس از بررسی سطح تماس و اطمینان از پاک بودن، مجددا بسته‌بندی شود تا از ورود آلودگی و زنگ‌زدگی جلوگیری شود.

در فرآیند نصب، باید محور و محفظه به‌دقت تمیز و عاری از آلودگی باشد، هم‌محوری دو قطعه کاملا رعایت شود و فقط از ابزارهای مجاز مانند دستگاه پرس یا گرم‌کن مخصوص برای نصب استفاده شود. محدوده مجاز گرم کردن بیرینگ پیش از نصب نباید از ۱۱۰ درجه سانتی‌گراد فراتر برود تا ساختار متالورژیک آسیب نبیند. ضربه مستقیم روی رینگ‌ها یا رولرها ممنوع است. نوع روانکار توصیه‌شده بسته به شرایط محیطی و کاری، گریس یا روغن صنعتی با کلاس ویسکوزیته مناسب و منطبق با جدول سازنده باید تامین شود و در اولین راه‌اندازی پس از نصب، بررسی سطح لقی شعاعی و محوری، کنترل نویز و ارتعاش، سنجش دمای بدنه و ثبت ملاحظات در سوابق نگهداری الزامی است. دوره‌های بازبینی و تعویض بیرینگ طبق استانداردهای صنعتی و براساس حد سایش مجاز و تعداد سیکل کاری مشخص می‌شود و تمامی این دستورالعمل‌ها باید بدون استثنا رعایت شود.

تلورانس‌های نصب

تلورانس نصب رولبرینگ مخروطی اس کا اف PER.HM218248 روی شفت معمولا طبق استانداردهای ISO 492 و ISO 286 انتخاب می‌شود تا علاوه بر تسهیل جا زدن، از لغزش و حرکت ناخواسته بین رینگ داخلی و شفت جلوگیری شود. بسته به نوع بارگذاری و جهت چرخش، در اغلب موارد فیت تداخلی متوسط مثل k5 تا m6 برای رینگ داخلی توصیه می‌شود زیرا این محدوده می‌تواند هم نصب پایدار و هم پخش یکنواخت بار را تضمین کند. استفاده از مقدار تداخل بیش از حد می‌تواند منجر به کاهش لقی شعاعی و در عملکرد نامطلوب تأثیرگذار باشد، به‌همین دلیل انتخاب صحیح منطقه رواداری نصبی باید با توجه به دمای عملکرد و بررسی ضریب انبساط حرارتی مواد انجام شود.

برای رینگ خارجی که در محفظه نصب می‌شود، اغلب تلورانس h7 تا H8 پیشنهاد می‌شود تا بیرینگ بتواند بدون حرکات ناخواسته، نیروهای وارده را به درستی به سازه منتقل کند و همزمان امکان تنظیم برای پیش بارگذاری فراهم باشد. شرایط بارگذاری محوری و شعاعی، شوک‌های دینامیک، محیط کار دارای نوسان دما یا حضور آلودگی و گرد و غبار، باید هنگام انتخاب تلورانس نصب مورد توجه قرار گیرد. اگر بیرینگ در محلی قرار گیرد که تغییرات دمای محیطی زیاد باشد یا رینگ خارجی تحت شوک‌های ناگهانی قرار گیرد، رواداری نسبتا آزادتر ممکن است مناسب‌تر باشد تا از تنش اضافی درون محفظه پرهیز شود.

در زمان نصب، اجازه داده نمی‌شود از چکش یا ضربه مستقیم برای نشاندن بیرینگ استفاده شود و بیشتر از روش‌های گرم‌کردن کنترل شده (تا دمای مجاز)، پرس یا مجموعه ابزارهای کالیبره‌شده استفاده می‌شود. لقی نهایی شعاعی و محوری پس از نصب باید با گیج‌های تلرانس دقیق اندازه‌گیری شود و با مقادیر استاندارد تطابق داشته باشد. هرگونه کمبود یا اضافه لقی در مرحله راه‌اندازی می‌تواند به سایش زودرس، افزایش حرارت یا خرابی غیرقابل پیش‌بینی منجر شود. همچنین رعایت تلورانس‌های محوری ویژه توصیه شده طبق دیتاشیت و دستورالعمل‌های مشخص شده اس کا اف برای جلوگیری از گیرپاژ یا خروج ناخواسته اهمیت بالایی دارد.

صنایع استفاده‌کننده

در بسیاری از صنایع سنگین، انتخاب بیرینگ با ویژگی‌های متناسب نقشی اساسی در اطمینان عملیاتی و کاهش هزینه‌های توقف تولید ایفا می‌کند. تنوع بالای مشخصات، ابعاد و قابلیت‌های این دسته بیرینگ، سبب شده در تجهیزات حساس با شرایط بارگذاری شدید و مداوم به عنوان گزینه نخست مطرح باشد.
