رولبرینگ مخروطی SKF BT4-8052/HA1

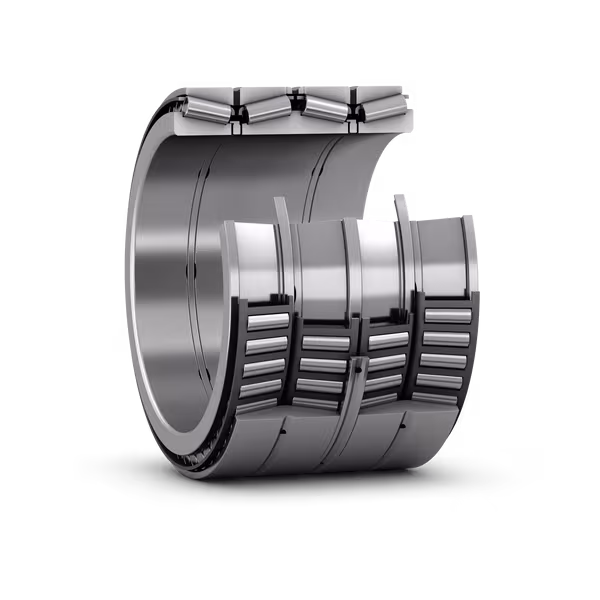

رولبرینگ مخروطی اس کا اف مدل BT4-8052/HA1 یک بیرینگ صنعتی با طراحی چهار ردیفه مخروطی است که اصلی‌ترین وظیفه آن تحمل بار ترکیبی شامل بارهای شعاعی و محوری سنگین می‌باشد. این بیرینگ دارای ساختار رینگ داخلی و خارجی دو تکه، چهار ردیف رولر مخروطی و قفسه فولادی دقیق است که با بهره‌گیری از استانداردهای شرکت اس کا اف ساخته می‌شود. ابعاد دقیق و هندسه بهینه شده اجزا موجب شده تا این بیرینگ در دسته بندی رولبرینگ‌های مخروطی چند ردیفه با ظرفیت باربری بسیار بالا و کمترین میزان اصطکاک قرار گیرد. ویژگی‌هایی مانند پایداری ابعادی، دقت در توزیع بار بین ردیف‌ها و قابلیت هم‌راستایی بالا از مزایای اصلی این مدل محسوب می‌شود و این موارد استفاده مطمئن از آن را در صنایع سنگین امکان پذیر ساخته‌اند.

این بیرینگ با توجه به ترکیب ساختاری خود، برای استفاده در محورهای اصلی ماشین آلاتی که نیازمند تحمل بارهای عظیم شعاعی و محوری همزمان هستند، مناسب است. مزایای عملکردی شامل طول عمر بالا، توزیع مناسب روانکار، کاهش لرزش و نویز در شرایط بارگذاری بالا و همچنین قابلیت نصب و تنظیم دقیق می‌باشد. به دلیل داشتن سطوح آبکاری شده و بهینه سازی قفسه و المنت‌های غلتشی، رولبرینگ مخروطی اس کا اف مدل BT4-8052/HA1 پاسخگوی الزامات کلاس بالای استانداردهای بین المللی و نیازهای کارکردی در محیط‌های صنعتی پرتنش است، بدون آن که کاهش کیفیت یا عملکرد در شرایط دمایی و باری متفاوت مشاهده شود. این مشخصات فنی باعث شده‌اند که این بیرینگ همچنان یکی از گزینه‌های اصلی سازندگان تجهیزات صنایع فولاد، معدن، راه‌آهن و نیروگاه ها باشد.

تحلیل جامع پسوندهای مرتبط

در محصولات اس کا اف، پسوندها به انتهای شماره مدل بیرینگ افزوده می‌شوند تا ویژگی‌های خاص مانند نوع قفسه، وجود عملیات حرارتی ویژه، پوشش ضدسایش یا تغییرات طراحی را مشخص کنند. این پسوندها نقش کلیدی در شناسایی صحیح مشخصات عملکردی و انتخاب دقیق بیرینگ برای کاربردهای خاص دارند و اطلاعات ضروری درباره تطابق محصول با شرایط فنی مورد نیاز را ارائه می‌دهند.

جدول پسوندهای مرتبط با این مدل:

دو پسوند اصلی HA1 و VA901 در این مدل کاربرد فراوان دارند. پسوند HA1 بیشتر در صنایعی که بیرینگ تحت تنش‌های حرارتی و سیکل‌های دمایی شدید قرار می‌گیرد مانند آسیاب‌های فولاد یا تجهیزات کوره استفاده می‌شود، زیرا افزایش استحکام حرارتی و کاهش سایش، نیاز اصلی این کاربردها است. پسوند VA901 عمدتا در ماشین آلات معدنی یا تجهیزات موجود در محیط‌های گرد و غباردار به کار می‌رود تا احتمال ورود آلودگی به بخش‌های داخلی بیرینگ کاهش یابد و روانکاری پایدارتر تضمین شود.

کاربردهای رایج

رولبرینگ مخروطی اس کا اف مدل BT4-8052/HA1 معمولا در محورهای اصلی خطوط نورد فولاد، گیربکس‌های بزرگ صنعتی، قطعات محرک ماشین‌آلات معدن، مجموعه چرخ‌های واگن‌های راه‌آهن و تجهیزات کاهنده سرعت مورد استفاده قرار می‌گیرد. دلیل استفاده در خطوط نورد فولاد قابلیت تحمل بارهای اصطحکاکی و محوری بسیار بالا به صورت همزمان است، که نیاز این صنعت به عمر کاری طولانی و عدم توقف خط تولید را تامین می‌کند. در گیربکس‌های صنعتی، طراحی چهار ردیفه بیرینگ موجب جذب ضربه‌های ناگهانی و پایداری گشتاور زیاد می‌شود. برای تجهیزات معدن و حمل مواد، این بیرینگ تحمل بارهای ضربه‌ای و محیط‌های دارای غبار فلزی را فراهم می‌کند. در سیستم‌های ریلی، استحکام و قابلیت اطمینان مکانیکی و میزان نگهداری پایین مهمترین دلایل انتخاب این بیرینگ است، چرا که دوام عملکردی در بارهای سنگین و طولانی مدت نیاز این حوزه می‌باشد.

نکات نگهداری و نصب

بر اساس مقررات انبارش بیرینگ‌های صنعتی اس کا اف، شرایط نگهداری باید به گونه‌ای رعایت شود که دما بین 10 تا 25 درجه سانتی‌گراد و رطوبت نسبی زیر 60 درصد حفظ شود. فضای انبار باید خشک، عاری از بخارات خورنده، مواد شیمیایی و گرد و غبار فلزی باشد. بسته‌بندی اولیه کارخانه باید باز نشود مگر در زمان نصب، و در صورت باز شدن زودهنگام باید مجددا با پوشش ضد رطوبت و بسته‌بندی استاندارد اس کا اف بازبسته گردد. حداکثر دوره نگهداری در انبار بدون چرخش موجودی 12 ماه توصیه می‌شود و در صورت گذشت این مدت، بیرینگ باید طبق دستورالعمل تولیدکننده چرخش داده یا روانکاری مجدد شود.

برای نصب استاندارد بیرینگ، لازم است ابتدا سطوح مونتاژ کاملا تمیز و هم‌راستا باشند. وسایل نصب مجاز شامل دستگاه‌های گرم‌کن القایی برای افزایش دمای بیرینگ تا حداکثر 110 درجه سانتی‌گراد بوده و استفاده از چکش یا ضربه مستقیم کاملا ممنوع است. روانکار اولیه مطابق کلاس ویسکوزیته توصیه شده (معمولا NLGI 2 یا روغن‌های با ISO VG 150/220) و استانداردهای اس کا اف باید اعمال شود. روانکاری می‌تواند به صورت گریس یا سیستم روغن‌کاری حلقوی انجام پذیرد و دوره بازبینی یا تعویض روانکار بنا به شرایط کاری هر 6 تا 12 ماه است. پس از نصب، لقی محوری و شعاعی باید مطابق جدول استاندارد کنترل گردد، رفتار دمایی و نویز عملکرد برای اطمینان از نصب صحیح مانیتور شود و کلیه داده‌ها در سوابق نگهداری ثبت گردد. بازبینی‌ها باید طبق استانداردهای مرجع بر اساس سایش یا آسیب مشاهده شده انجام شود و معیار تعویض نیز طبق حد مجاز اعلام شده در مشخصات سازنده یا نابهنجاری عملکردی بیرینگ خواهد بود.

تلورانس‌های نصب

تلورانس نصب بیرینگ مخروطی اس کا اف مدل BT4-8052/HA1 روی شفت باید بر اساس استاندارد ISO 492 و ISO 286 انتخاب شود، به گونه‌ای که فیت داخلی هنگام چرخش محکم و بدون لغزش باشد. معمولا برای رینگ داخلی که دوران دارد، گروه فیت k5 تا m6 برای شفت‌های فولادی دقیق توصیه می‌شود تا انتقال نیروی بار به شکل یکنواخت انجام گردد. در شرایطی که بار عمدتا شعاعی است، فشردگی فیت کمی بیشتر در نظر گرفته می‌شود تا احتمال لغزش یا حرکت محوری بیرینگ از بین برود و این موضوع به ویژه در کاربردهای ارتعاشی و تحت بار ضربه‌ای اهمیت دارد.

برای نصب بیرینگ در محفظه، تلورانس استاندارد معمول h7 تا H7 توصیه می‌شود که سبب می‌شود رینگ بیرونی امکان جابجایی جزئی جهت تنظیم محوری داشته باشد اما در برابر بارگذاری چرخشی دچار شل شدن نشود. در مواقعی که بار محوری یا شوک زیاد وارد می‌شود باید فیت تنگ‌تری انتخاب گردد و از تلرانس n6 یا p6 استفاده شود که موجب تثبیت مکان بیرینگ حتی در فشارهای بالا خواهد بود. در کاربردهایی که دما بالا است، باید اثر انبساط حرارتی شفت و محفظه در تعیین تلورانس نهایی لحاظ شود تا بیرینگ نه خیلی گیرپاژ کند و نه دارای لقی بیش از حد باشد.

روش‌های مونتاژ مجاز شامل گرم کردن بیرینگ با ابزارهای کنترل شده یا استفاده از پرس برای قرارگیری دقیق روی شفت و محفظه است، در حالی که استفاده از ضربه مستقیم باعث آسیب رینگ یا رولرها خواهد شد. اندازه‌گیری لقی شعاعی و محوری نهایی پس از نصب باید با تجهیزات دقیق انجام شود تا عملکرد بیرینگ مطابق مقدار مجاز جدول استاندارد باشد. رعایت این رواداری‌ها مانع ایجاد تنش موضعی یا کاهش طول عمر بیرینگ شده و نقش کلیدی در پایداری و سلامت ماشین‌آلات سنگین ایفا می‌کند.

صنایع استفاده‌کننده

تنوع صنایع مصرف‌کننده رولبرینگ مخروطی چند ردیفه اس کا اف مدل BT4-8052/HA1 بسیار گسترده است و هر صنعت براساس الزامات ویژه خود نیازمند انتخاب صحیح بیرینگ می‌باشد. این انتخاب مستقیما بر قابلیت اطمینان، عمر مفید و سطح عملکرد تجهیزات آن صنعت تاثیر می‌گذارد.
