رولبرینگ بشکه‌ای SKF 23044 CCK/W33

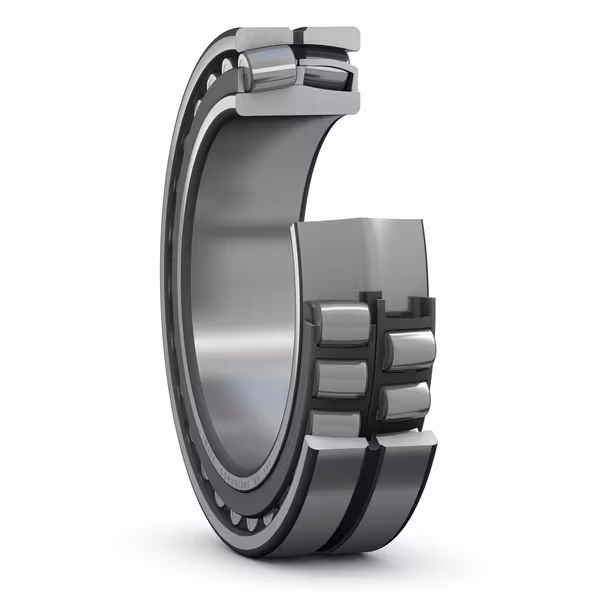

رولبرینگ بشکه ای اس کا اف 23044 CCK/W33 از جمله بیرینگ های سنگین با قابلیت تحمل بارهای شعاعی و محوری قابل توجه است که در ساختار خود از دو ردیف رولر بشکه ای متقارن برخوردار می باشد. این بیرینگ ها دارای قفسه فولادی ماشینکاری شده و شیار روانکاری ویژه ای بر روی رینگ بیرونی هستند که امکان پخش یکنواخت روانکار را فراهم می سازد. ابعاد اصلی این رولبرینگ معمولاً قطر داخلی 220 میلی متر، قطر خارجی 340 میلی متر و عرض 90 میلی متر است و از نظر دسته بندی صنعتی، در گروه رولبرینگ های بشکه ای با قابلیت تنظیم خودکار قرار می گیرد. طراحی منحصر به فرد این مدل باعث می شود در شرایطی که ناهمراستایی محورها رخ می دهد نیز عملکرد مطلوب خود را حفظ کند و خطر افزایش تنش های محوری و شوک های لحظه ای کاهش یابد. مزایایی مانند ظرفیت باربری بالا، عمر طولانی، مقاومت در برابر آلودگی و عملکرد پایدار تحت بارهای ترکیبی اطلاعات فنی و نقاط قوت بیرینگ را نشان می دهند. این بیرینگ در مواردی که نیاز به تحمل بارهای شدید، ضربات متوالی و سرعت گردش متوسط وجود دارد، انتخابی مناسب تلقی می شود.

یکی از ویژگی های مهم رولبرینگ بشکه ای اس کا اف 23044 CCK/W33 انعطاف پذیری در کاربرد به سبب ترکیب طراحی ساختاری و استفاده از پسوندهای اختصاصی است. پسوند CCK بیانگر مخروطی (tapered) بودن سوراخ داخلی با نسبت 1:12 می باشد که نصب و فیت دقیق روی شفت های مخروطی یا بوش های تطبیقی را امکان پذیر می سازد. در مقابل، پسوند W33 به وجود شیار روغنکاری و سه سوراخ روانکاری روی رینگ بیرونی اشاره دارد که باعث بهبود روند روغن رسانی و کاهش دمای عملکرد بیرینگ می شود. این مدل تحمل مطلوبی در محیط های سخت صنعتی دارد و با پشتیبانی از رواداری ها و روش های نصب متنوع، در سیستم های بحرانی با دسترس دشوار به روانکاری، کارکرد قابل قبولی ارائه می کند.

تحلیل جامع پسوندهای مرتبط

هدف از درج پسوند در شناسه رولبرینگ ها، بیان ویژگی های خاص هر مدل در زمینه طراحی، جنس، ابعاد، نوع روانکاری، روش نصب یا سایر خصوصیات کاربردی است. این پسوندها انتخاب و استفاده از رولبرینگ صحیح را مطابق با شرایط محیطی، دمای عملیاتی، نوع روانکاری و روش نصب تسهیل می کنند.

دو پسوند مهم و رایج این بیرینگ شامل CCK و W33 هستند. پسوند CCK بیشتر در صنایع ماشین آلات سنگین یا جایی که نصب روی شفت های مخروطی لازم است (مانند محور غلتک آسیاب یا کانوایر های معدنی) استفاده می شود تا دقت و هم محورسازی بالا ایجاد شود. پسوند W33 نیز به طور ویژه در کاربردهایی با روانکاری مرکزی یا شرایط نیازمند روانکاری مداوم به کار می رود، مثل پرس های هیدرولیک یا تجهیزات پتروشیمی که خطر خشک کار کردن و افزایش دما وجود دارد و باید روانکار به صورت پیوسته تامین شود.

کاربردهای رایج

رولبرینگ بشکه ای اس کا اف 23044 CCK/W33 در تجهیزات صنعتی سنگین مانند آسیاب های صنعتی، کانوایر ها، گیربکس های بزرگ و تجهیزات انتقال مواد مورد استفاده قرار می گیرد. علت اصلی به کارگیری این بیرینگ در این ماشین آلات قابلیت تحمل بارهای شعاعی و محوری بالا به صورت همزمان است، به ویژه در شرایطی که بارگذاری ناگهانی یا شوک وجود دارد. همچنین این بیرینگ ها به سبب داشتن امکان تنظیم خودکار نسبت به ناهمراستایی محور ها، در ماشین آلاتی که تراز کامل در طول زمان عملیاتی حفظ نمی شود، کاربرد مناسب دارند. عدم حساسیت به آلودگی و قابلیت روانکاری آسان، باعث می شود در صنایع معدنی، فولادسازی، سیمان و پتروشیمی برای پشتیبانی از محور های سنگین و پر ارتعاش انتخاب شوند، چرا که عملکرد پایدار و عمر مفید بالایی دارند.

نکات نگهداری و نصب

بر اساس استانداردهای رسمی و مدارک فنی شرکت اس کا اف، رولبرینگ بشکه ای 23044 CCK/W33 باید در محیطی خشک، با دمای بین 0 تا 40 درجه سانتیگراد و رطوبت نسبی حداکثر 60 درصد نگهداری شود. انبار باید دارای گردش مناسب هوا بوده و رولبرینگ از تماس با بخارهای خورنده، مواد شیمیایی تند و گرد و غبار فلزی محافظت شود. بسته بندی اولیه این بیرینگ ها معمولاً از جنس کاغذ روغنی ضد رطوبت و جعبه چوبی استاندارد است که قابلیت انبارداری به مدت 3 تا 5 سال را دارد. در انبار، بیرینگ باید به صورت افقی و بدون فشار وزنی دیگر قطعات نگهداری گردد. در صورت باز شدن ناخواسته پوکه بیرینگ، باید فوراً مجدداً بسته بندی شده و چرخه انبارش برای آن بازتنظیم شود؛ همچنین توصیه می شود در فواصل زمانی مشخص بیرینگ های ذخیره شده چرخانده شوند تا روغنکاری یکنواخت حفظ گردد.

در فرآیند نصب، بیرینگ باید روی شفت یا بوش تطبیقی به صورت هم محور و با ابزار مخصوص اسمبل شود و هیچ ضربه مستقیمی بر سطح رولبرینگ وارد نشود. در صورت ضرورت گرم کردن بیرینگ برای نصب، دمای توصیه شده نباید از 120 درجه سانتیگراد تجاوز کند تا از تغییرات ساختاری فلز جلوگیری شود. به‌کارگیری انواع گریس با کلاس ویسکوزیته NLGI 2 یا روغن مناسب طبق توصیه سازنده و با توجه به دمای عملکرد واجب است. روش روانکاری مناسب با سیستم گردش روغن یا گریس مرکزی تعیین می شود. تعویض یا بازبینی روانکار طبق نتایج تست آلودگی و شرایط محیطی در فواصل منظم انجام گردد. پس از نصب، لقی شعاعی و محوری بیرینگ باید با ابزار استاندارد اندازه گیری و ثبت شود. وجود صدا، ارتعاش یا دمای خارج از حد مجاز نشانگر ایراد نصب یا روانکاری است که بلافاصله باید رفع گردد. دوره بازبینی معمولاً هر 2 سال یا پس از پیمودن ساعات کاری مشخص شده توسط اس کا اف انجام می شود و حد سایش رولرها یا رینگ ها طبق جدول های فرسایشی باید هر زمان که از حد مجاز عبور کردند، موجب تعویض بیرینگ گردد.

تلورانس های نصب

برای نصب رولبرینگ بشکه ای اس کا اف 23044 CCK/W33، تطبیق و انتخاب تلورانس نصب روی شفت بر اساس استانداردهای ISO 286 و توصیه کاتالوگ اس کا اف باید انجام شود. معمولا برای شفت های چرخان، انطباق تداخلی (Interference fit) مانند k6 یا m6 برای تضمین چسبندگی و جلوگیری از چرخش حلقه داخلی نسبت به شفت انتخاب می گردد. برای محفظه ثابت، تلورانس های h7 یا H7 ترجیح داده می شود تا قرارگیری بیرینگ در جای خود بدون لقی اضافی و بدون خطر گشتاور سایش اضافی فراهم شود. انتخاب فیت مناسب باید بر اساس مقدار بار شعاعی، محوری، یا ترکیبی و همچنین نوع بارگذاری (پیوسته یا شوک) تعیین گردد؛ هر قدر شدت بارگذاری یا شوک بیشتر باشد، فیت محکم تر توصیه می شود.

در شرایطی که حلقه داخلی بیرینگ نسبت به محور چرخش دارد، استفاده از فیت تداخلی قوی الزامی است تا از هر گونه هرزگردی حلقه داخلی جلوگیری شود. اگر حلقه بیرونی در محفظه ثابت قرار دارد و محفظه بارگذاری متغیر یا چرخشی ندارد، فیت آزادتر یا حتی لغزشی مناسب است تا امکان جبران انبساط حرارتی وجود داشته باشد. تاثیر دمای عملیاتی و اختلاف انبساط حرارتی بین شفت و بیرینگ باید محاسبه شود تا تلورانس مناسب تعریف شود؛ معمولاً یک ضریب کاهش برای قطر داخلی در نظر گرفته می شود تا در دمای بالا، گیرپاژ رخ ندهد.

در فرآیند نصب مجاز است که حلقه داخلی را با دستگاه القای الکتریکی یا وان روغن گرم تا 110 تا 120 درجه سانتیگراد گرم کرده، سپس سریعاً روی شفت بنشانند. استفاده از پرس برای نصب امکان پذیر است اما ضربه مستقیم به رولر یا قفسه اکیداً ممنوع است. کنترل نهایی باید روی لقی شعاعی باقی مانده پس از نصب (طبق جدول های C2، Normal، C3) انجام شود تا مطمئن شوید لقی خیلی کم یا زیاد نیست، چرا که این پارامتر تاثیر مستقیم بر توزیع بارپذیری و عمر مفید دارد. رعایت استانداردهای ISO 492 و DIN برای کنترل انطباق ها و ابعاد نهایی، ابزار اصلی تایید صحت نصب است.

صنایع استفاده کننده

رولبرینگ بشکه ای اس کا اف 23044 CCK/W33 در مجموعه ای متنوع از صنایع با شرایط عملیاتی سخت مورد استفاده قرار می گیرد و انتخاب صحیح این بیرینگ نقش مهمی در پایداری، راندمان و کاهش هزینه های نگهداری تجهیزات صنعتی دارد. صنایع بسته به نوع بارگذاری، محیط کار و اهمیت پایداری محوری و شعاعی، این بیرینگ را در ماشین آلات حیاتی استفاده می کنند.

با توجه به تنوع مدل ها و پسوندهای موجود، رولبرینگ بشکه ای اس کا اف 23044 CCK/W33 ممکن است با توجه به شرایط خاص هر صنعت یا نیازمندی فنی تجهیزات، در کاربردها و حوزه های دیگری که معمولاً کمتر به آن اشاره شده نیز به کار رود. کاربران حرفه ای می توانند تجربیات و اطلاعات تکمیلی درباره کاربردهای ویژه و تخصصی تر این بیرینگ را برای ارتقا دانش فنی و بهره گیری بهتر در سامانه پارس تامین پرشین به اشتراک بگذارند.
