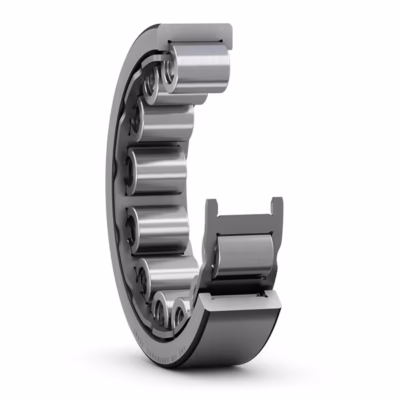

رولبرینگ استوانه‌ای SKF RNU 305

رولبرینگ استوانه‌ای اس کا اف RNU 305 یکی از انواع بیرینگ‌های غلتشی است که برای انتقال بارهای شعاعی بالا طراحی شده است. این نوع بیرینگ با ساختار خاص خود شامل حلقه‌های داخلی و خارجی به همراه غلتک‌های استوانه‌ای، امکان تحمل بارهای شدید و افزایش ظرفیت بارگذاری را فراهم می‌کند. ابعاد کلیدی این مدل شامل قطر داخلی 25 میلی‌متر، قطر خارجی 52 میلی‌متر و عرض 15 میلی‌متر است که در ساختار صنعتی برای کاربردهایی با فضای محدود و نیاز به دقت بالا کاربرد دارد. طراحی حلقه‌های بدون شیار این رولبرینگ موجب کاهش اصطکاک و افزایش دوام آن در سرعت‌های متوسط تا بالا می‌شود و بدین ترتیب توانایی عملکرد قابل اعتماد در شرایط کاری سخت را داراست.

این بیرینگ در دسته بیرینگ‌های استوانه‌ای تک ردیفه طبقه‌بندی می‌شود که معمولاً در ماشین‌آلات صنعتی، تجهیزات تولید و سیستم‌های انتقال نیرو به کار گرفته می‌شود. ویژگی بارز این محصول مقاومت بالا در برابر خمش و شوک‌های ناشی از بارهای دینامیکی است که آن را برای استفاده در انواع گیربکس‌ها، موتورهای الکتریکی و ماشین‌آلات سنگین مناسب می‌سازد. همچنین مقاومت بالا در برابر سایش و قابلیت تعویض آسان از دیگر مزایای مهم رولبرینگ استوانه‌ای اس کا اف RNU 305 است که باعث کاهش هزینه‌های نگهداری و افزایش طول عمر کاری دستگاه‌های مجهز به این بیرینگ می‌شود.

تحلیل پسوندهای مرتبط

پسوندها در رولبرینگ‌ها نقش کلیدی در شناسایی ویژگی‌های فنی دقیق و مشخصات عملکردی بیرینگ ایفا می‌کنند. این پسوندها نشان‌دهنده تفاوت‌هایی مانند نوع قفسه، کلاس دقت، نوع آب‌بندی یا تلرانس‌های نصب هستند که به انتخاب مناسب بیرینگ برای کاربردهای مختلف کمک می‌کنند. اهمیت شناخت پسوندها در این است که علاوه بر تضمین عملکرد مطلوب بیرینگ، از بروز خرابی‌های احتمالی جلوگیری کرده و تطابق دقیق با شرایط کاری را فراهم می‌آورد.

از میان پسوندهای ذکر شده، پسوند C3 معمولاً در کاربردهای موتوری و ژنراتورها استفاده می‌شود که در آن‌ها به فضای شعاعی اضافی برای جبران انبساط حرارتی نیاز است. همچنین پسوند RS برای کاربردهای صنعتی مانند نقاله‌ها و تجهیزات کشاورزی کاربرد دارد، چرا که در این شرایط بیرینگ در معرض گرد و غبار و رطوبت قرار دارد و وجود آب‌بندی موثر باعث افزایش دوام بیرینگ می‌شود.

کاربردهای رایج

رولبرینگ استوانه‌ای اس کا اف RNU 305 در انواع ماشین‌آلات صنعتی مانند گیربکس‌ها، موتورهای الکتریکی و کمپرسورها کاربرد گسترده‌ای دارد. در گیربکس‌ها این بیرینگ به دلیل ظرفیت بالای تحمل بار شعاعی و توانایی مقابله با شوک‌های ناگهانی، باعث افزایش پایداری و دقت انتقال نیرو می‌شود. در موتورهای الکتریکی، ساختار دقیق و کم اصطکاک این رولبرینگ باعث کاهش اتلاف انرژی و افزایش عمر مفید قطعات می‌شود. همچنین در کمپرسورها که فشار و بارهای متغیر زیاد است، این مدل رولبرینگ با تحمل بار دینامیکی بالا عملکرد قابل اتکایی دارد و به کاهش خرابی‌های ناگهانی کمک می‌کند. علاوه بر این، این بیرینگ در ماشین‌آلات نساجی، تجهیزات نقاله و برخی ماشین‌آلات کشاورزی نیز به دلیل مقاومت بالا و سهولت تعویض قطعات مورد استفاده قرار می‌گیرد.

نکات نگهداری و نصب

نگهداری رولبرینگ استوانه‌ای اس کا اف RNU 305 باید در شرایطی انجام شود که دما بین 10 تا 40 درجه سانتیگراد و رطوبت نسبی کمتر از 60 درصد باشد. محیط نگهداری باید عاری از گرد و غبار فلزی، بخارات خورنده و مواد شیمیایی باشد و دارای تهویه مناسب جهت جلوگیری از تجمع رطوبت باشد. بسته‌بندی اولیه این بیرینگ معمولاً در جعبه‌های مقاوم به نفوذ رطوبت و گرد و غبار انجام می‌شود و در صورت باز شدن بسته‌بندی، لازم است بیرینگ در محیط کنترل شده و تمیز نگهداری و در فواصل زمانی معین چرخش داده شود تا از یکنواختی روانکاری و جلوگیری از زنگ زدگی اطمینان حاصل شود.

نصب این بیرینگ نیازمند هم‌راستایی دقیق محورها و استفاده از ابزارهای استاندارد مانند پرس هیدرولیک یا گرم‌کردن کنترل شده است که نباید دمای گرم کردن از 80 درجه سانتیگراد بالاتر رود. وارد کردن ضربه مستقیم به رولبرینگ ممنوع است و روانکاری اولیه باید با گریس یا روغن مطابق کلاس ویسکوزیته توصیه شده توسط اس کا اف انجام شود. روانکاری دوره‌ای نیز براساس شرایط کاری بیرینگ، معمولا پس از هر چند هزار ساعت کار لازم است و باید از آلودگی روانکار جلوگیری شود. پس از نصب، لقی شعاعی و محوری باید اندازه‌گیری و نویز یا ارتعاش غیرعادی کنترل شود و دمای عملکرد اولیه زیر حد مجاز ثبت گردد. استانداردهای صنعتی معتبر بازبینی و تعویض بیرینگ، دوره‌های زمانی خاصی برای کنترل سایش و تعویض قطعه را تعیین می‌کنند که باید رعایت شوند.

تلورانس‌های نصب

تلورانس نصب بیرینگ اس کا اف RNU 305 بر اساس استانداردهای ISO 492 و DIN تعیین می‌شود و نقش مهمی در عملکرد مطلوب و دوام بیرینگ دارد. تلورانس فیت بیرینگ روی شفت معمولاً در محدوده H7 برای شفت و N7 یا tighter برای محفظه در نظر گرفته می‌شود تا تعادل مناسب بین فشار و حرکت برقرار شود. این فیت‌ها باید شرایط بارهای شعاعی و محوری را در نظر بگیرند؛ به عنوان مثال، در شرایط بارهای شعاعی بالا و بارهای شوک‌دار، تلورانس‌ها به گونه‌ای انتخاب می‌شوند که حداقل حرکت نسبی رینگ نسبت به شفت وجود داشته باشد تا از لقی اضافی جلوگیری شود. در کاربردهایی که رینگ داخلی می‌چرخد، فیت شفت باید به اندازه‌ای باشد که بیرینگ ثابت بماند و حرکت اضافی نداشته باشد اما در مواردی که رینگ داخلی ثابت است و رینگ خارجی می‌چرخد، شرایط فیت متفاوت است.

دمای عملیاتی بیرینگ نیز بر تلورانس‌ها تأثیرگذار است، زیرا انبساط حرارتی اجزاء مختلف باید در طراحی فیت‌ها در نظر گرفته شود. بنابراین، هنگام نصب در دماهای بالا یا پایین، باید تلورانس‌ها مطابق دمای کاری تنظیم شوند تا از گیرپاژ یا لقی زیاد جلوگیری شود. روش‌های مجاز مونتاژ شامل پرس مکانیکی، گرم کردن بیرینگ با روغن داغ یا هوای گرم تا دمای مجاز (معمولاً زیر 80 درجه سانتیگراد) و سرد کردن شفت در فریزر است. ضربه مستقیم به بیرینگ به هیچ عنوان مجاز نیست. علاوه بر این، رواداری‌های محوری در زمان نصب باید به گونه‌ای تنظیم شود که بیرینگ امکان حرکت محوری محدود ولی کافی داشته باشد تا تنش‌های اضافی ایجاد نشود. پس از نصب، لقی شعاعی نهایی باید اندازه‌گیری شود و در بازه مشخص استاندارد باقی بماند تا از افزایش سایش و کاهش عمر بیرینگ جلوگیری شود.

صنایع استفاده‌کننده

رولبرینگ استوانه‌ای اس کا اف RNU 305 در صنایع مختلفی به دلیل ویژگی‌های فنی منحصربه‌فرد خود به کار گرفته می‌شود. انتخاب صحیح بیرینگ با توجه به مشخصات دقیق آن اهمیت فراوانی دارد زیرا عملکرد بهینه و طول عمر تجهیزات به کیفیت و انطباق بیرینگ با شرایط کاری بستگی دارد. این بیرینگ به خاطر توانایی تحمل بارهای سنگین، مقاومت در برابر شوک و کارکرد پایدار در دماهای متفاوت، گزینه‌ای مطمئن برای طیف گسترده‌ای از صنایع است.
