رولبرینگ استوانهای SKF RNU 1014 ML

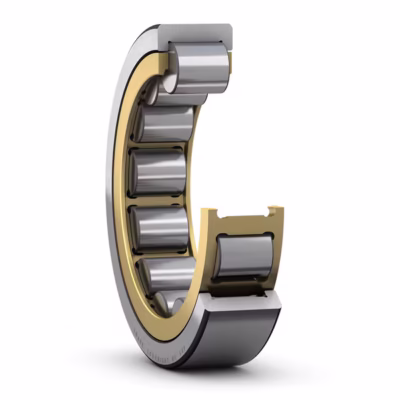

رولبرینگ استوانهای RNU 1014 ML ساخت شرکت اس کا اف، یک بیرینگ تکردیفه با طراحی خاص است که فاقد رینگ داخلی میباشد. این ویژگی امکان استفاده از شفتهای سختکاریشده و سنگزدهشده را بهعنوان مسیر غلتش فراهم میکند، که منجر به افزایش استحکام و کاهش وزن مجموعه میشود. این بیرینگ دارای دو لبه در رینگ بیرونی است و بهدلیل طراحی خود، میتواند جابجاییهای محوری شفت نسبت به محفظه را در هر دو جهت بدون ایجاد تنش اضافی تحمل کند. ابعاد اصلی این بیرینگ شامل قطر خارجی 110 میلیمتر، عرض 20 میلیمتر و قطر زیر غلتک 80 میلیمتر است. ساختار بدون رینگ داخلی این بیرینگ را در دسته بیرینگهای استوانهای سری RNU قرار میدهد که برای کاربردهای با بارهای شعاعی بالا و سرعتهای عملیاتی زیاد مناسب هستند.
از نظر فنی، RNU 1014 ML دارای قفسهای از جنس برنج ماشینکاریشده با طراحی پنجرهای است که بهصورت مرکزی بر روی رینگ بیرونی یا داخلی قرار میگیرد. این قفسه باعث توزیع یکنواخت بار و کاهش اصطکاک میشود. ظرفیت بار دینامیکی این بیرینگ 64 کیلو نیوتن و ظرفیت بار استاتیکی آن 67 کیلو نیوتن است. سرعت مرجع آن 6000 دور در دقیقه و سرعت حدی آن 11000 دور در دقیقه میباشد. این بیرینگ با وزن تقریبی 0.53 کیلوگرم، عملکردی پایدار و عمر طولانی را در شرایط کاری مختلف تضمین میکند.
تحلیل جامع پسوندهای مرتبط
در نامگذاری بیرینگها، پسوندها نقش مهمی در شناسایی ویژگیهای خاص آنها دارند. این پسوندها اطلاعاتی درباره جنس قفسه، نوع آببندی، دقت ساخت و سایر مشخصات فنی را ارائه میدهند که در انتخاب مناسب بیرینگ برای کاربردهای خاص بسیار حائز اهمیت هستند.
| پسوند | توضیح فنی دقیق | تأثیر بر عملکرد بیرینگ |
|---|---|---|
| ML | قفسه برنجی ماشینکاریشده با طراحی پنجرهای، مرکزیت بر روی رینگ داخلی یا بیرونی | افزایش استحکام قفسه، بهبود توزیع بار، کاهش اصطکاک و افزایش عمر مفید بیرینگ |
در میان پسوندهای موجود، پسوند ML بهدلیل استفاده از قفسه برنجی ماشینکاریشده، در صنایع سنگین مانند فولادسازی و ماشینآلات معدنی که نیاز به تحمل بارهای بالا و شرایط کاری سخت دارند، بسیار کاربردی است. این قفسه باعث افزایش استحکام و کاهش خطر شکست در شرایط بارگذاری شدید میشود.
کاربردهای رایج
رولبرینگ RNU 1014 ML بهدلیل طراحی خاص و قابلیتهای فنی خود، در صنایع مختلفی مورد استفاده قرار میگیرد. در ماشینآلات صنعتی سنگین مانند نورد فولاد و تجهیزات معدنی، این بیرینگ بهدلیل تحمل بارهای شعاعی بالا و قابلیت جابجایی محوری شفت، عملکردی مطمئن ارائه میدهد. در صنعت انرژی، بهویژه در توربینهای بادی و ژنراتورها، این بیرینگ بهدلیل سرعت عملیاتی بالا و کاهش اصطکاک، بهرهوری سیستم را افزایش میدهد. همچنین، در ماشینآلات نساجی و چاپ که نیاز به دقت بالا و سرعت زیاد دارند، این بیرینگ با کاهش نویز و ارتعاش، کیفیت عملکرد را بهبود میبخشد.
نکات نگهداری و نصب
برای نگهداری صحیح بیرینگ RNU 1014 ML، باید آن را در محیطی با دمای بین 0 تا 40 درجه سانتیگراد و رطوبت نسبی کمتر از 60 درصد انبار کرد. محیط انبار باید دارای تهویه مناسب باشد و از تماس بیرینگ با بخارات خورنده، مواد شیمیایی و گرد و غبار فلزی جلوگیری شود. بستهبندی اولیه بیرینگ باید دستنخورده باقی بماند و در صورت باز شدن زودهنگام، باید مجدداً با بستهبندی مناسب و در شرایط کنترلشده نگهداری شود. برای تمدید دوره انبارش، باید بیرینگها بهصورت دورهای چرخانده شوند تا از تهنشینی روانکار جلوگیری شود.
در هنگام نصب، باید از همراستایی دقیق محورها اطمینان حاصل کرد و از ابزارهای مجاز برای مونتاژ استفاده نمود. در صورت نیاز به گرمکردن بیرینگ پیش از نصب، دمای آن نباید از 120 درجه سانتیگراد تجاوز کند. وارد آوردن ضربه مستقیم به بیرینگ ممنوع است و باید از روانکار متناسب با مشخصات سازنده استفاده شود. نوع روانکار توصیهشده برای این بیرینگ، گریس یا روغن با کلاس ویسکوزیته مناسب و دمای عملکرد بین -30 تا 110 درجه سانتیگراد است. تناوب بازبینی یا تعویض روانکار باید بر اساس شرایط کاری و استانداردهای مربوطه تعیین شود. پس از نصب، باید لقی شعاعی و محوری اندازهگیری شود و نویز یا ارتعاش غیرعادی بررسی گردد. دمای عملکرد اولیه پس از راهاندازی باید کنترل شود و تمامی اطلاعات در سوابق نگهداری ثبت گردد. برای بازبینی و تعویض بیرینگ، باید مستندات فنی معتبر برای دورههای بازبینی، حد سایش مجاز و معیارهای تعویض بیرینگ بر اساس مشخصات سازنده یا استانداردهای صنعتی مورد استفاده قرار گیرد.
تلورانسهای نصب
در نصب بیرینگ RNU 1014 ML، انتخاب تلورانسهای مناسب برای شفت و محفظه اهمیت بالایی دارد. برای شفت، با توجه به اینکه این بیرینگ فاقد رینگ داخلی است، سطح شفت باید سختکاری و سنگزنی شده و دارای تلورانس h6 یا h7 باشد تا تماس مناسب بین غلتکها و مسیر غلتش فراهم شود. برای محفظه، تلورانسهای H7 یا H8 توصیه میشود تا بیرینگ بهصورت مناسب در جای خود قرار گیرد و از لقی یا گیرپاژ جلوگیری شود.
شرایط بارگذاری نیز بر انتخاب تلورانسها تأثیرگذار است. در صورت وجود بارهای شعاعی بالا یا شوکهای مکانیکی، تلورانسهای سفتتر برای شفت و محفظه توصیه میشود تا از حرکت ناخواسته بیرینگ جلوگیری شود. در مقابل، در کاربردهایی با بارهای سبک یا سرعتهای بالا، تلورانسهای آزادتر ممکن است مناسبتر باشند. همچنین، نوع چرخش نیز مهم است؛ اگر رینگ بیرونی ثابت و رینگ داخلی چرخان باشد، باید فیت مناسب برای رینگ داخلی در نظر گرفته شود تا از لغزش جلوگیری شود.
محدوده دمای عملیاتی بیرینگ بین -30 تا 110 درجه سانتیگراد است. در دماهای بالا، انبساط حرارتی ممکن است بر فیت تأثیر بگذارد؛ بنابراین، باید این عامل در انتخاب تلورانسها مدنظر قرار گیرد. برای مونتاژ، روشهای پرس یا گرمکردن مجاز هستند، اما وارد آوردن ضربه مستقیم به بیرینگ ممنوع است. رواداریهای محوری و شعاعی نهایی پس از نصب باید مطابق با استانداردهای ISO 492 و DIN 620 بررسی و کنترل شوند تا از عملکرد صحیح بیرینگ اطمینان حاصل شود.
صنایع استفادهکننده
رولبرینگ RNU 1014 ML بهدلیل ویژگیهای خاص خود، در صنایع مختلفی مورد استفاده قرار میگیرد. انتخاب مناسب بیرینگ در هر صنعت، تأثیر مستقیمی بر عملکرد، دوام و بهرهوری تجهیزات دارد.
| صنعت مصرفکننده | دلیل فنی استفاده از این بیرینگ در آن صنعت |
|---|---|
| فولادسازی | تحمل بارهای شعاعی بالا و دمای عملیاتی زیاد |
| معدن و حفاری | مقاومت در برابر شوکهای مکانیکی و بارهای سنگین |
| انرژی (توربینها و ژنراتورها) | عملکرد پایدار در سرعتهای بالا و کاهش اصطکاک |
| نساجی و چاپ | دقت بالا و کاهش نویز و ارتعاش در سرعتهای زیاد |
| ماشینسازی صنعتی | قابلیت جابجایی محوری و نصب آسان در فضاهای محدود |
این بیرینگ ممکن است بر اساس ویژگیها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که در اینجا نام برده نشدهاند نیز مورد استفاده قرار گیرد. در صورتی که تجربه یا اطلاعاتی درباره کاربردهای خاصتر و کمترشناختهشده این بیرینگ دارید، لطفاً آن را با ما و سایر کاربران به اشتراک بگذارید.
- ابعاد
- قطر داخلی
80 mm
- قطر خارجی
110 mm
- عرض
20 mm
