رولبرینگ استوانه‌ای SKF NUP 204 ECP

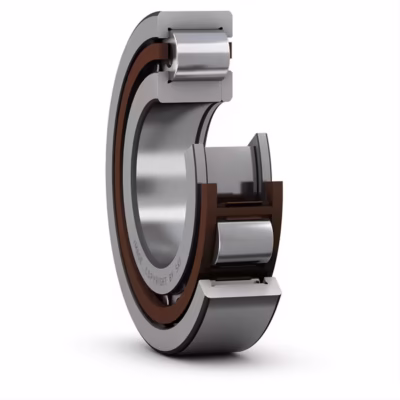

رولبرینگ استوانه‌ای اس کا اف NUP 204 ECP یک بیرینگ غلتشی دقیق و قدرتمند از نوع جداشدنی است که برای پشتیبانی از بارهای شعاعی سنگین طراحی شده است. این بیرینگ از خانواده رولبرینگ‌های استوانه‌ای با شیار داخلی کامل و رینگ بیرونی با دو لبه ثابت و یک رینگ داخلی با یک لبه ثابت و یک لبه شناور مجزا تشکیل شده است که ساختار آن را برای نصب در هر دو جهت و تحمل بارهای محوری سبک نیز مناسب می‌سازد. ابعاد اصلی این بیرینگ مطابق با استانداردهای سری 204 بوده و قطر داخلی آن 20 میلی‌متر، قطر خارجی 47 میلی‌متر و عرض کلی آن 14 میلی‌متر است. این بیرینگ در طبقه‌بندی صنعتی ISO به عنوان یک بیرینگ غلتشی شعاعی کلاس NUP با طراحی جداشدنی طبقه‌بندی می‌شود و قابلیت جایگزینی و نصب سریع در فضاهای محدود را فراهم می‌سازد.

ویژگی بارز این بیرینگ، استفاده از قفسه فولادی پرس‌کاری‌شده به‌صورت تقویت‌شده است که موجب بهبود پایداری در سرعت‌های بالا و عملکرد در شرایط کاری سنگین می‌شود. طراحی دقیق اجزای داخلی موجب کاهش اصطکاک داخلی و بهینه‌سازی تماس بین رولرها و مسیر غلتش شده و در نتیجه بازده کاری، دقت چرخش و عمر کاری بیرینگ را افزایش می‌دهد. سطح کیفیت ساخت این بیرینگ بر اساس استانداردهای دقیق شرکت اس کا اف تعریف شده و انتخاب مناسب آن باعث کاهش نیاز به نگهداری مکرر، بهبود قابلیت اطمینان و صرفه‌جویی در هزینه‌های تعمیرات سیستم‌های صنعتی می‌شود.

تحلیل جامع پسوندهای مرتبط

پسوندها در نام‌گذاری بیرینگ‌ها نقش کلیدی در شناسایی ویژگی‌های خاص فنی، ساختاری یا عملکردی هر محصول دارند. این پسوندها اطلاعاتی مانند نوع قفسه، تلرانس ساخت، شرایط روانکاری، طراحی شیارها یا قابلیت‌های بارپذیری خاص را در قالب یک یا چند حرف یا عدد منتقل می‌کنند و در انتخاب دقیق بیرینگ متناسب با شرایط کاری، بسیار حیاتی هستند.

دو پسوند مهم ECP و NUP در شرایطی مانند موتورهای الکتریکی صنعتی، گیربکس‌ها، پمپ‌ها و کمپرسورها کاربرد دارند. پسوند ECP به دلیل استحکام قفسه و مقاومت بالا در برابر تنش‌های دینامیکی، در تجهیزاتی با سرعت بالا و بار متناوب مناسب است. پسوند NUP نیز در ماشین‌آلاتی که نیاز به موقعیت‌دهی دقیق محوری در هر دو جهت دارند، بسیار مفید است.

کاربردهای رایج

رولبرینگ استوانه‌ای اس کا اف NUP 204 ECP به دلیل طراحی جداشدنی و قابلیت تحمل بارهای شعاعی بالا، در انواع ماشین‌آلات صنعتی و تجهیزات انتقال نیرو کاربرد دارد. در الکتروموتورهای صنعتی، استفاده از این بیرینگ به دلیل دقت بالای چرخش و ظرفیت بار زیاد موجب عملکرد نرم و کاهش صدا می‌شود. در گیربکس‌های سنگین، تحمل بارهای شعاعی شدید همراه با پایداری در سرعت بالا از مزایای اصلی این مدل است.

در کمپرسورها، این بیرینگ به دلیل طراحی NUP توانایی جذب جابجایی‌های محوری اندک را دارد و از ایجاد لقی‌های اضافی جلوگیری می‌کند. در پمپ‌ها، ساختار تقویت‌شده قفسه و مقاومت در برابر ارتعاشات مکانیکی، عمر کاری بالا و عملکرد پایدار را تضمین می‌کند. در ماشین‌آلات ابزار دقیق و تجهیزات بسته‌بندی نیز این بیرینگ به دلیل عملکرد بی‌صدا و کم‌اصطکاک، انتخاب مناسبی محسوب می‌شود.

نکات نگهداری و نصب

شرایط نگهداری این بیرینگ باید مطابق با دستورالعمل‌های شرکت اس کا اف و استانداردهای صنعتی باشد. بیرینگ‌ها باید در محیطی خشک، با دمای بین 0 تا 40 درجه سانتی‌گراد و رطوبت نسبی زیر 60 درصد نگهداری شوند. انبار باید تهویه مناسب داشته و از تماس بیرینگ‌ها با بخارات شیمیایی، گرد و غبار فلزی و مواد خورنده جلوگیری شود. بیرینگ‌های بازشده که مورد استفاده قرار نگرفته‌اند، باید مجدداً در بسته‌بندی ضد رطوبت و غیرقابل نفوذ به گردوغبار قرار گیرند و تاریخ باز شدن و شرایط نگهداری جدید ثبت شود. توصیه می‌شود بیرینگ‌های ذخیره‌شده هر سه ماه یک بار چرخانده شوند تا از سایش نقطه‌ای جلوگیری شود.

نصب این بیرینگ باید با رعایت کامل الزامات هم‌راستایی محورها و استفاده از ابزارهای مجاز انجام شود. برای مونتاژ رینگ داخلی، روش گرم‌کردن تا حداکثر 100 درجه سانتی‌گراد مجاز است. استفاده از مشعل یا اعمال ضربه مستقیم به بیرینگ اکیداً ممنوع است. روانکار توصیه‌شده برای این بیرینگ گریس با کلاس ویسکوزیته ISO VG 68 تا 100 است که باید بر اساس دمای کاری انتخاب شود. روانکاری باید طبق دستورالعمل فنی هر 500 تا 1000 ساعت کارکرد بررسی یا تعویض گردد و از آلودگی روانکار با ذرات فلزی یا رطوبت جلوگیری شود. پس از نصب، لقی شعاعی و محوری باید اندازه‌گیری شده و در بازه مجاز قرار گیرد. همچنین ثبت دمای عملکرد اولیه، ارتعاشات و نویز در فاز راه‌اندازی اولیه در سوابق نگهداری الزامی است. دوره‌های بازبینی معمول این بیرینگ بر اساس کاتالوگ اس کا اف بین 6000 تا 10000 ساعت تعریف شده و در صورت افزایش نویز، گرما یا کاهش روانکاری، بررسی دقیق و در صورت لزوم تعویض توصیه می‌شود.

تلورانس‌های نصب

برای نصب بیرینگ اس کا اف NUP 204 ECP روی شفت، استفاده از فیت با تداخل ملایم در شرایط بار شعاعی معمولی توصیه می‌شود. معمولاً تلورانس‌های کلاس k5 تا m5 برای شفت در کاربردهای با بار یکنواخت مناسب هستند. در کاربردهایی با بارهای ضربه‌ای یا تغییر جهت بار، فیت با تداخل قوی‌تر مانند n6 پیشنهاد می‌شود تا از لغزش احتمالی حلقه داخلی جلوگیری شود. باید دقت شود که تلورانس انتخاب‌شده موجب اعمال بار اضافی به بیرینگ نگردد.

در خصوص محل نصب در محفظه، حلقه بیرونی معمولاً بدون چرخش نصب می‌شود. بنابراین، فیت آزاد یا با تداخل کم مانند H7 یا J7 برای محفظه رایج است. در مواردی که حلقه بیرونی تحت بار شعاعی متناوب است یا حرکت رفت‌وبرگشتی دارد، ممکن است استفاده از فیت با تداخل متوسط الزامی باشد. انتخاب دقیق فیت بستگی به نوع بار (شعاعی، محوری یا ترکیبی) و میزان گرمایش محیطی دارد.

در دماهای عملیاتی بالا، انبساط حرارتی ممکن است موجب کاهش میزان تداخل فیت گردد. در این موارد، پیش‌بینی انبساط و اصلاح فیت اولیه ضروری است. روش‌های مونتاژ مجاز شامل گرم‌کردن یکنواخت حلقه داخلی تا دمای حداکثر 100 درجه سانتی‌گراد یا استفاده از دستگاه پرس هیدرولیک با کنترل دقیق است. اعمال هرگونه ضربه مکانیکی مستقیم به حلقه‌ها یا رولرها ممنوع است. رواداری‌های نهایی شعاعی باید در بازه توصیه‌شده توسط استاندارد ISO 492 یا DIN 620 باشد تا از بروز لقی یا گیرپاژ در طول کارکرد جلوگیری شود. همچنین، بررسی لقی محوری پس از نصب برای رعایت دامنه مجاز طبق کلاس C3 یا N استاندارد الزامی است.

صنایع استفاده‌کننده

رولبرینگ‌های استوانه‌ای مانند مدل NUP 204 ECP به دلیل ترکیب منحصر به‌فردی از ظرفیت بار بالا، دقت چرخش و قابلیت جداشدگی، در طیف گسترده‌ای از صنایع به کار گرفته می‌شوند. انتخاب صحیح بیرینگ در هر صنعت، مستقیماً بر دوام تجهیزات، کاهش توقف‌های ناخواسته و بهره‌برداری بهینه از سیستم‌ها تأثیرگذار است.

با توجه به ویژگی‌های فنی متنوع و پسوندهای قابل انتخاب، این بیرینگ ممکن است در صنایع و کاربردهای تخصصی دیگری نیز مورد استفاده قرار گیرد که در فهرست فوق ذکر نشده‌اند. کاربران گرامی در صورت آشنایی با کاربردهای خاص‌تر این بیرینگ می‌توانند اطلاعات خود را برای تکمیل این دانش فنی با ما به اشتراک بگذارند.
