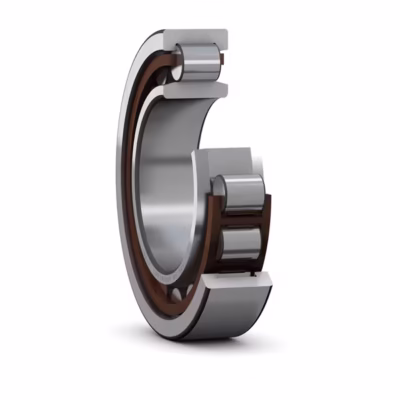

رولبرینگ استوانه‌ای SKF NU 317 ECP

رولبرینگ استوانه‌ای اس کا اف NU 317 ECP یک نوع بیرینگ شعاعی با طراحی ویژه برای تحمل بارهای شعاعی بالا و عملکرد در شرایط سخت صنعتی است. این بیرینگ از نوع تک‌ردیفه است و با ساختار بدون شیار در رینگ داخلی و با دو لبه هدایت‌کننده یکپارچه در رینگ خارجی تولید می‌شود. قفسه آن از جنس پلی‌آمید تقویت‌شده با الیاف شیشه یا فولاد پرس‌شده است که بسته به پسوند ممکن است متفاوت باشد. این ساختار موجب کاهش اصطکاک، توزیع یکنواخت نیرو و ظرفیت بالای حمل بار شعاعی می‌شود. از نظر ابعادی، بیرینگ NU 317 ECP دارای قطر داخلی 85 میلی‌متر، قطر خارجی 180 میلی‌متر و عرض 41 میلی‌متر است و در طبقه‌بندی استاندارد بیرینگ‌ها بر اساس ISO 15 قرار دارد.

این بیرینگ در دسته رولبرینگ‌های استوانه‌ای با طراحی سری NU طبقه‌بندی می‌شود که امکان جداسازی رینگ داخلی و خارجی را فراهم می‌کند. این ویژگی نصب و تعویض بیرینگ را در ماشین‌آلات بزرگ و مجموعه‌های صنعتی تسهیل می‌کند. از مزایای مهم این محصول می‌توان به تحمل بالا در برابر بارهای شعاعی سنگین، عملکرد پایدار در دورهای متوسط تا بالا، و امکان جبران ناهمراستایی محدود اشاره کرد. طراحی ویژه این بیرینگ باعث کاهش تولید گرما در زمان کار و افزایش طول عمر مفید آن شده است. به دلیل ترکیب ویژگی‌های مکانیکی و طراحی بهینه، NU 317 ECP در صنایع مختلفی با الزامات دقیق مهندسی به‌طور گسترده استفاده می‌شود.

تحلیل جامع پسوندهای مرتبط

پسوندها در شناسه فنی بیرینگ‌ها به‌عنوان کدهایی برای بیان ویژگی‌های خاص طراحی، جنس اجزا، نوع قفسه، تلرانس‌ها، آب‌بندی یا دقت ساخت استفاده می‌شوند. وجود این پسوندها به مهندسان و کاربران امکان می‌دهد تا بیرینگ مناسب با شرایط کاری خاص را به‌درستی انتخاب کنند و از اشتباه در نصب یا بهره‌برداری جلوگیری نمایند. در جدول زیر پسوندهای مرتبط با بیرینگ NU 317 ECP بررسی شده‌اند:

در میان این پسوندها، پسوند ECP بسیار پرکاربرد است. این نوع قفسه اغلب در ماشین‌آلات صنعتی سنگین مانند موتورهای القایی بزرگ یا گیربکس‌های با سرعت متوسط استفاده می‌شود، زیرا مقاومت مکانیکی بالا و ظرفیت پایداری در برابر نوسانات بار دارد. طراحی NU نیز معمولاً در تجهیزاتی با نیاز به دمونتاژ سریع یا در شفت‌هایی با حرکت طولی جزئی استفاده می‌شود، چراکه امکان جداسازی رینگ‌ها نصب و تنظیم را تسهیل می‌کند.

کاربردهای رایج

رولبرینگ استوانه‌ای اس کا اف NU 317 ECP به دلیل ظرفیت بار شعاعی بالا و طراحی قابل‌جداشدن، در طیف گسترده‌ای از ماشین‌آلات صنعتی کاربرد دارد. در موتورهای الکتریکی صنعتی، این بیرینگ به دلیل توانایی کارکرد در دورهای بالا و مقاومت در برابر گرمای عملیاتی، انتخابی مطمئن است. در گیربکس‌های سنگین، طراحی قفسه و ساختار محوری آن موجب توزیع مناسب بار و کاهش سایش می‌شود. در ماشین‌آلات متالورژی مانند نورد یا آسیاب، تحمل بارهای شعاعی سنگین و قابلیت دمونتاژ سریع برای تعمیرات از مزایای اصلی آن است. همچنین در توربین‌ها، پمپ‌های سانتریفیوژ بزرگ و فن‌های صنعتی نیز به دلیل پایداری بالا در برابر لرزش و عملکرد مداوم استفاده می‌شود.

نکات نگهداری و نصب

بر اساس استانداردهای صنعتی و دستورالعمل‌های تولیدکننده، بیرینگ NU 317 ECP باید در محیطی خشک، خنک و با تهویه مناسب نگهداری شود. دمای مجاز برای انبارش بین 0 تا 40 درجه سانتی‌گراد توصیه می‌شود و محیط باید از رطوبت بالا، بخارات خورنده، گردوغبار فلزی و تماس با روغن‌های شیمیایی محافظت شده باشد. بیرینگ‌ها در بسته‌بندی اولیه فلزی یا کاغذ ضدزنگ عرضه می‌شوند و در صورت باز شدن قبل از زمان مصرف، باید با همان مشخصات اولیه بازبسته‌بندی شوند. دوره انبارش نباید بیش از 5 سال باشد، مگر اینکه بیرینگ طبق برنامه بازبینی شده و شرایط آن کنترل گردد.

در هنگام نصب، هم‌راستایی دقیق محور و محفظه بیرینگ الزامی است. نصب باید بدون ضربه مستقیم انجام شود و در صورت نیاز به گرم‌کردن، دمای پیش‌گرمایش نباید از 120 درجه سانتی‌گراد تجاوز کند. ابزارهای مجاز شامل گرم‌کن‌های القایی یا تجهیزات فشارکننده یکنواخت هستند. روانکاری اولیه طبق توصیه شرکت سازنده باید با روغن‌های دارای ویسکوزیته ISO VG 68 تا 100 یا گریس با پایه لیتیم و پایداری حرارتی بالا انجام شود. در شرایط کاری شدید، روانکار باید هر 4000 تا 8000 ساعت کاری بازبینی یا تعویض شود. پس از نصب، کنترل لقی شعاعی، صدای غیرعادی، دمای عملکرد اولیه و ثبت اطلاعات در فرم‌های تعمیرات الزامی است. دوره‌های بازبینی فنی باید مطابق دستورالعمل‌های منتشرشده از سوی اس کا اف یا استاندارد DIN ISO 281 تنظیم شود و در صورت تجاوز از حد سایش مجاز یا افزایش لقی، تعویض بیرینگ توصیه می‌شود.

تلورانس‌های نصب

برای نصب صحیح بیرینگ NU 317 ECP بر روی شفت، انتخاب فیت مناسب نقش کلیدی دارد. با توجه به چرخش رینگ داخلی در اکثر کاربردها، توصیه می‌شود از فیت تداخلی (مانند js6 یا k6) استفاده شود تا از لغزش یا میکروموشن جلوگیری گردد. در مواردی که بار شعاعی متناوب یا شوکی اعمال می‌شود، فیت محکم‌تری مانند m6 نیز قابل استفاده است. در مقابل، اگر رینگ داخلی ثابت باقی بماند، می‌توان از فیت لغزشی سبک‌تری بهره برد. همواره باید به سطح صافی شفت و تلورانس گردی مطابق با استاندارد ISO 286 توجه شود.

در خصوص محفظه بیرینگ، چون رینگ خارجی در اغلب موارد بدون چرخش است، از فیت آزاد یا نیمه‌تداخلی مانند H7 استفاده می‌شود. در کاربردهایی با بار شعاعی زیاد یا لرزش مکانیکی بالا، استفاده از فیت G7 یا F7 توصیه می‌شود. در صورت تغییرات دمایی زیاد در حین کار، اختلاف ضریب انبساط حرارتی بین محفظه و رینگ بیرونی باید مدنظر قرار گیرد و تلورانس‌ها به‌گونه‌ای تنظیم شوند که از گیرپاژ در دمای بالا جلوگیری گردد.

نکته مهم دیگر در نصب، رعایت میزان لقی شعاعی و محوری پس از مونتاژ است. لقی نهایی باید طبق استاندارد ISO 492 در محدوده مجاز C0 باقی بماند، مگر اینکه شرایط کاری خاص نیاز به C3 یا C4 داشته باشد. استفاده از گرم‌کن‌های القایی برای نصب، موجب حفظ هندسه بیرینگ و جلوگیری از وارد آمدن تنش ناخواسته می‌شود. در موارد بارگذاری ترکیبی یا ضربه‌ای، فیت محکم‌تری با کنترل دقیق هندسه محورها الزامی است. همچنین باید با استفاده از ابزارهای اندازه‌گیری دقیق، هم‌راستایی محورها و تطابق تلورانس‌های شعاعی/محوری بررسی گردد تا از عملکرد پایدار بیرینگ اطمینان حاصل شود.

صنایع استفاده‌کننده

رولبرینگ استوانه‌ای NU 317 ECP با توجه به طراحی مقاوم، ظرفیت بارگذاری بالا و قابلیت دمونتاژ آسان، در صنایع متنوعی کاربرد دارد. انتخاب دقیق بیرینگ مناسب در هر صنعت موجب افزایش عمر مفید تجهیزات، کاهش هزینه‌های نگهداری و بهینه‌سازی عملکرد سیستم می‌شود.

با توجه به ویژگی‌های فنی متنوع و انعطاف‌پذیری در طراحی، این بیرینگ ممکن است در تجهیزات خاص‌تر یا صنایع تخصصی دیگری نیز کاربرد داشته باشد که در اینجا نام‌برده نشده‌اند. چنانچه شما تجربه یا اطلاعاتی درباره استفاده از این بیرینگ در موارد غیرمعمول یا صنایع کمترشناخته‌شده دارید، مشارکت شما می‌تواند به تکمیل و به‌روزرسانی این اطلاعات کمک کند.
