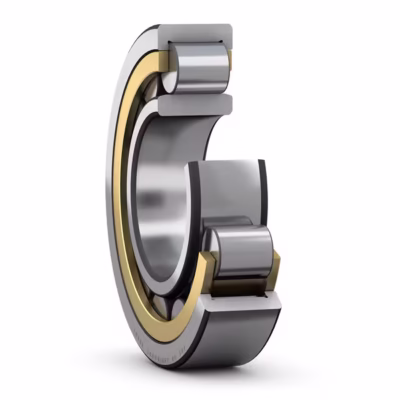

رولبرینگ استوانه‌ای SKF NU 3076 ECMP

رولبرینگ استوانه‌ای اس کا اف NU 3076 ECMP یک محصول پیشرفته و دقیق در دسته‌بندی بیرینگ‌های غلتشی استوانه‌ای نوع NU به شمار می‌رود که برای تحمل بارهای سنگین شعاعی با عملکرد پایدار طراحی شده است. این بیرینگ از نوع تک‌ردیفه بوده و رینگ داخلی آن بدون لبه طراحی شده است، به‌گونه‌ای که اجزای داخلی و خارجی قابلیت جداسازی دارند و این ویژگی نصب، بازرسی و نگهداری را ساده‌تر می‌کند. ساختار این بیرینگ شامل تعدادی غلتک استوانه‌ای متقارن با توزیع یکنواخت و سطح تماس گسترده است که موجب کاهش تنش‌های موضعی و افزایش طول عمر عملکردی می‌شود. قفسه این بیرینگ از نوع ماشین‌کاری‌شده برنجی است که با کد ECMP مشخص می‌شود و به پایداری مکانیکی و مقاومت حرارتی بالای محصول در شرایط کاری سخت کمک می‌کند.

از نظر مشخصات ابعادی، رولبرینگ NU 3076 ECMP دارای قطر داخلی 380 میلی‌متر، قطر خارجی 560 میلی‌متر و عرض کلی 82 میلی‌متر است. این بیرینگ تحت کلاس دقت معمولی (PN) تولید شده و طبق استانداردهای بین‌المللی مانند ISO 15 و ISO 5753 طبقه‌بندی می‌شود. به دلیل ساختار خاص و جنس مقاوم قفسه، این بیرینگ قابلیت عملکرد در سرعت‌های بالا را دارد و در عین حال انتقال روان بار را در کاربردهای سنگین تضمین می‌کند. از مزیت‌های کلیدی این بیرینگ می‌توان به کاهش اصطکاک در مقایسه با بیرینگ‌های تماس لغزشی، ظرفیت بارگذاری بالا، مقاومت در برابر دماهای بالا، و قابلیت نصب در فضاهای محدود اشاره کرد. این ویژگی‌ها آن را به گزینه‌ای مطمئن برای بسیاری از کاربردهای صنعتی سنگین تبدیل کرده است.

تحلیل جامع پسوندهای مرتبط
پسوندهای درج‌شده در انتهای نام بیرینگ‌ها نقش کلیدی در شناسایی ویژگی‌های دقیق و عملکردی آن‌ها دارند. این پسوندها اطلاعاتی مانند جنس قفسه، نوع آب‌بندی، کلاس دقت، طراحی خاص یا اصلاحات فنی را مشخص می‌کنند. درک صحیح این پسوندها برای انتخاب صحیح بیرینگ در کاربردهای مهندسی حیاتی است.

در میان این پسوندها، دو پسوند پرکاربرد «EC» و «C3» اهمیت ویژه‌ای دارند. پسوند EC به دلیل استحکام بالای قفسه برنجی ماشین‌کاری‌شده در صنایعی مانند فولادسازی، معادن و سیمان که بارهای سنگین و دمای بالا رایج است، انتخاب می‌شود. از سوی دیگر، پسوند C3 در کاربردهایی مانند الکتروموتورها یا توربین‌ها که حرارت بالا و سرعت چرخش زیاد وجود دارد، باعث جلوگیری از انبساط بیش از حد و گیرپاژ می‌شود.

کاربردهای رایج
رولبرینگ استوانه‌ای اس کا اف NU 3076 ECMP به دلیل ظرفیت بالای بار شعاعی و ساختار قابل جداسازی، در طیف وسیعی از ماشین‌آلات صنعتی استفاده می‌شود. در توربین‌های گازی و بخار، این بیرینگ به‌دلیل تحمل بارهای شعاعی سنگین و توانایی کار در دماهای بالا به‌کار گرفته می‌شود. در صنایع فولاد، مانند نورد گرم، استفاده از این بیرینگ به‌خاطر مقاومت مکانیکی قفسه برنجی و عملکرد پایدار تحت بارهای شوکی بسیار رایج است. در ماشین‌آلات حفاری و تجهیزات معادن، ویژگی‌هایی مانند جداسازی آسان اجزا و تحمل بارهای شعاعی بالا، استفاده از این بیرینگ را به‌صرفه و عملی می‌کند. همچنین در موتورهای بزرگ صنعتی یا ژنراتورها که نیاز به چرخش یکنواخت و پایدار در طولانی‌مدت دارند، این بیرینگ به‌دلیل طراحی دقیق و اصطکاک کم، انتخابی مناسب محسوب می‌شود.

نکات نگهداری و نصب
شرایط نگهداری بیرینگ NU 3076 ECMP باید مطابق با استانداردهای صنعتی انجام شود. بیرینگ باید در محیطی خشک، خنک و با تهویه مناسب انبار شود که دمای آن بین 0 تا 40 درجه سانتی‌گراد و رطوبت نسبی کمتر از 60 درصد باشد. تماس با بخارات خورنده مانند اسیدها، مواد شیمیایی، یا گرد و غبار فلزی باید به‌طور کامل اجتناب شود. بسته‌بندی اولیه معمولاً شامل پوشش ضدزنگ و محفظه پلاستیکی یا فلزی مهر و موم‌شده است که در صورت باز شدن، باید حداکثر تا 6 ماه مصرف گردد. در صورت نیاز به تمدید دوره انبارش، چرخش دوره‌ای و بررسی وضعیت روانکار توصیه می‌شود و در صورت باز شدن پیش از موعد مصرف، باید مجدداً با مواد ضدخوردگی استاندارد بازبسته‌بندی گردد.

در نصب این بیرینگ رعایت هم‌راستایی دقیق محورها الزامی است. استفاده از ابزارهای مناسب مانند گرم‌کن‌های القایی یا پرس‌های هیدرولیک مجاز است، ولی وارد آوردن ضربه مستقیم ممنوع می‌باشد. دمای مجاز گرم‌کردن بیرینگ تا 120 درجه سانتی‌گراد است. روانکاری اولیه با گریس یا روغن مطابق با استاندارد ISO VG 100 تا VG 150 توصیه می‌شود که باید در بازه‌های مشخص طبق شرایط کاری بررسی و تعویض شود. آلودگی روانکار باید مطابق با استاندارد ISO 4406 کنترل گردد. پس از نصب، لقی شعاعی و محوری باید اندازه‌گیری شده، وضعیت ارتعاش و دمای عملکرد ثبت و پایش شود. برنامه بازبینی نیز طبق دستورالعمل‌های تولیدکننده و بر اساس زمان کارکرد، شرایط بار و محیط، شامل بررسی سایش غلتک‌ها و سطوح رینگ‌ها تعریف می‌گردد. تعویض بیرینگ باید در صورت فراتر رفتن از حد مجاز لقی یا مشاهده نشانه‌های تخریب داخلی انجام شود.

تلورانس‌های نصب
تلورانس نصب این بیرینگ روی شفت باید به‌گونه‌ای انتخاب شود که یک فیت محکم و در عین حال کنترل‌شده ایجاد کند. برای بیرینگ‌های استوانه‌ای که رینگ داخلی چرخان است (مانند NU 3076 ECMP)، توصیه می‌شود از فیت نوع k6 یا m6 بر اساس استاندارد ISO 286 برای شفت استفاده شود. این فیت باعث جلوگیری از لغزش رینگ داخلی هنگام چرخش شده و در عین حال امکان انبساط حرارتی متناسب را حفظ می‌کند. اگر رینگ داخلی ثابت باشد، تلورانس h6 یا j6 مناسب خواهد بود. در هر دو حالت، انطباق دقیق با مقادیر انحراف قطر و شکل شفت طبق استاندارد ISO 492 الزامی است.

در مورد نصب بیرینگ در محفظه، چون رینگ خارجی ثابت است، فیت نسبتاً آزاد مانند H7 یا J7 توصیه می‌شود. این انتخاب باعث می‌شود رینگ خارجی بدون تنش اضافی در محفظه قرار گیرد و در صورت نیاز قابلیت جبران انبساط یا حرکت‌های حرارتی فراهم باشد. در کاربردهایی با بار ضربه‌ای یا تغییرات دمایی شدید، استفاده از فیت H7 با انطباق دقیق شعاعی و محوری باعث بهبود عملکرد می‌شود. در طراحی‌هایی با بار ترکیبی یا دمای کاری بالا، باید به اثر انبساط حرارتی روی کل مجموعه توجه کرد و فیت‌ها را با در نظر گرفتن ضرایب انبساط تنظیم نمود.

رواداری‌های محوری در هنگام نصب باید به‌گونه‌ای انتخاب شوند که از پیش‌بارگذاری ناخواسته جلوگیری شود و لقی داخلی در محدوده توصیه‌شده باقی بماند. لقی شعاعی نهایی باید پس از نصب بررسی شود و در محدوده اعلام‌شده توسط استاندارد ISO 5753 قرار گیرد. در صورت انطباق نادرست، احتمال افزایش ارتعاش یا افزایش گرمای داخلی وجود دارد. روش‌های مجاز مونتاژ شامل گرم‌کردن یکنواخت با استفاده از گرم‌کن القایی و نصب با ابزار پرس مکانیکی با کنترل دقیق فشار است. ضربه مکانیکی یا حرارت بیش از حد می‌تواند باعث تخریب سطح تماس غلتک‌ها و کوتاه شدن عمر بیرینگ گردد.

صنایع استفاده‌کننده
رولبرینگ استوانه‌ای NU 3076 ECMP در صنایع گوناگون با الزامات عملکردی بالا مورد استفاده قرار می‌گیرد. انتخاب صحیح این بیرینگ با توجه به ویژگی‌های خاص طراحی و قفسه برنجی تقویت‌شده، نقش کلیدی در افزایش پایداری عملکرد، کاهش هزینه‌های نگهداری و ارتقاء بهره‌برداری صنعتی دارد.

این بیرینگ ممکن است بسته به ویژگی‌های طراحی یا پسوندهای مشخص‌شده، در تجهیزات خاص دیگری نیز به‌کار گرفته شود که در این لیست ذکر نشده است. از کاربران گرامی دعوت می‌شود اطلاعات تکمیلی درباره کاربردهای خاص و کمترشناخته‌شده را برای توسعه هرچه بیشتر این فهرست ارائه نمایند.
