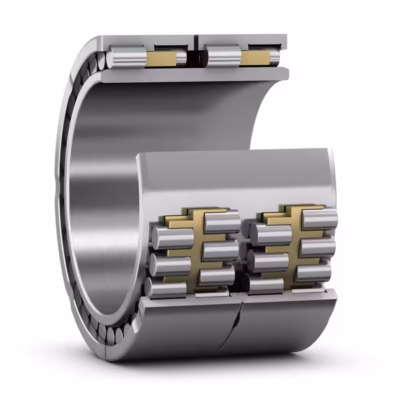

رولبرینگ استوانه‌ای SKF BC4B 326909/HA3

رولبرینگ استوانه‌ای اس کا اف مدل BC4B 326909/HA3 یکی از انواع بیرینگ‌های با ساختار غلتشی است که برای انتقال بارهای شعاعی بالا طراحی شده است. این نوع بیرینگ شامل حلقه داخلی و خارجی، ردیف‌های غلتک استوانه‌ای با طول نسبتاً زیاد و قفسه‌ای با دقت ساخت بالا می‌باشد که به توزیع یکنواخت بار و کاهش اصطکاک کمک می‌کند. قطر داخلی این رولبرینگ حدود 45 میلی‌متر، قطر خارجی در حدود 90 میلی‌متر و پهنای آن تقریباً 20 میلی‌متر است که در دسته‌بندی صنعتی بیرینگ‌های استوانه‌ای سنگین‌بار قرار می‌گیرد. این محصول با استانداردهای بین‌المللی طراحی و تولید شده و قابلیت تحمل بارهای شعاعی شدید و سرعت‌های متوسط را دارد، ضمن اینکه طراحی آن به گونه‌ای است که امکان افزایش عمر کاری و کاهش دمای عملکرد را فراهم می‌آورد.

از نظر عملکردی، رولبرینگ اس کا اف BC4B 326909/HA3 به دلیل ساختار خاص غلتک‌های استوانه‌ای و قفسه مقاوم، برای کاربردهای صنعتی که نیازمند پایداری بالا در برابر بارهای شعاعی و شوک‌های مکانیکی هستند، بسیار مناسب است. ویژگی‌های طراحی مانند دقت تلرانس بالا، امکان نصب آسان، و ظرفیت باربری قوی باعث می‌شود این بیرینگ در سیستم‌های انتقال قدرت، ماشین‌آلات سنگین و تجهیزات چرخان عملکرد قابل اطمینانی ارائه دهد. همچنین این رولبرینگ به دلیل داشتن پسوند HA3، بیانگر دقت ساخت و شرایط خاصی است که در ادامه بیشتر توضیح داده خواهد شد.

تحلیل پسوندهای مرتبط
پسوندها در نام‌گذاری بیرینگ‌ها برای مشخص کردن ویژگی‌های خاصی مانند نوع قفسه، دقت ساخت، تنظیم اولیه، یا شرایط کارکرد به کار می‌روند. این پسوندها به مهندسان و استفاده‌کنندگان کمک می‌کنند تا بیرینگ مناسب با نیازهای فنی خود را به طور دقیق انتخاب کنند و اطمینان حاصل شود که بیرینگ در شرایط محیطی و بارگذاری خاص عملکرد مطلوبی خواهد داشت.

پسوند BC4B که نشان‌دهنده قفسه فولادی پرس شده است، در ماشین‌آلاتی که بارهای ضربه‌ای و شوک مکانیکی زیاد وجود دارد کاربرد دارد، زیرا استحکام و پایداری قفسه را بهبود می‌بخشد. پسوند HA3 که نشان‌دهنده دقت ساخت بالاتر است، در صنایع دقیق مانند تولید تجهیزات دوار با سرعت بالا یا سیستم‌هایی که نیازمند حداقل لرزش و نویز هستند، استفاده می‌شود تا کیفیت عملکرد و دوام بیرینگ افزایش یابد.

کاربردهای رایج
رولبرینگ استوانه‌ای اس کا اف BC4B 326909/HA3 عمدتاً در ماشین‌آلات صنعتی سنگین مانند کمپرسورها، ژنراتورها، گیربکس‌های صنعتی و تجهیزات حمل‌ونقل به کار می‌رود. دلیل استفاده از این بیرینگ در این تجهیزات، تحمل بالای بارهای شعاعی و ظرفیت مناسب در برابر شوک‌های مکانیکی است که عملکرد پایدار دستگاه را تضمین می‌کند. همچنین در ماشین‌آلات کشاورزی و معادن به دلیل شرایط سخت محیطی و بارگذاری‌های شدید، این نوع رولبرینگ به دلیل مقاومت بالا و دوام طولانی بسیار کاربردی است. در دستگاه‌های چرخان با سرعت متوسط و بار زیاد، ساختار خاص غلتک استوانه‌ای باعث کاهش اصطکاک و افزایش راندمان مکانیکی می‌شود.

نکات نگهداری و نصب
شرایط نگهداری رولبرینگ اس کا اف BC4B 326909/HA3 باید در محیطی با دمای بین 10 تا 40 درجه سانتیگراد و رطوبت نسبی کمتر از 60 درصد انجام شود. محیط انبار باید تهویه مناسب داشته باشد تا از تجمع بخارات خورنده، مواد شیمیایی فعال یا گرد و غبار فلزی جلوگیری شود. بسته‌بندی اولیه رولبرینگ معمولاً در پک‌های ضدزنگ و وکیوم شده است که به حفظ کیفیت و جلوگیری از ورود رطوبت و آلودگی کمک می‌کند. در صورت باز شدن بسته‌بندی، توصیه می‌شود رولبرینگ به سرعت نصب شود یا در شرایط محافظت شده و خشک به همراه چرخش دوره‌ای نگهداری شود تا از ایجاد خوردگی جلوگیری شود.

در زمان نصب باید دقت شود که محور و محل قرارگیری بیرینگ هم‌راستا و تمیز باشد و از وارد کردن ضربه مستقیم به بیرینگ خودداری شود. گرم کردن بیرینگ برای نصب روی شفت تا دمای حداکثر 80 درجه سانتیگراد مجاز است و ابزارهای مخصوص مانند پرس یا کلاهک‌های نصب مناسب باید استفاده شوند. روانکاری اولیه با گریس یا روغن مخصوص طبق مشخصات فنی اس کا اف انجام شده و باید در دوره‌های معین توسط بازبینی وضعیت روانکار، تعویض یا تکمیل شود. کنترل پس از نصب شامل اندازه‌گیری لقی‌های شعاعی و محوری، بررسی نویز و ارتعاش و اندازه‌گیری دمای عملکرد اولیه می‌باشد که باید در سوابق نگهداری ثبت شود. استانداردهای مربوط به بازبینی و تعویض این رولبرینگ معمولا بر اساس دستورالعمل‌های اس کا اف و استانداردهای ISO و DIN تعیین می‌شوند که شامل دوره‌های زمانی مشخص برای بازرسی و معیارهای دقیق برای تشخیص سایش و تعویض به موقع است.

تلورانس‌های نصب
تلورانس نصب رولبرینگ استوانه‌ای اس کا اف BC4B 326909/HA3 بر اساس استانداردهای ISO 492 و DIN 620 تعیین می‌شود و نقش کلیدی در عملکرد صحیح بیرینگ دارد. تلورانس نصب روی شفت معمولاً در بازه H7 تا k6 قرار می‌گیرد تا اتصال مناسب بین رینگ داخلی و شفت بدون ایجاد فشار بیش از حد یا لق شود. در محفظه یا هوزینگ، تلورانس نصب معمولاً در محدوده N7 یا P7 انتخاب می‌شود که تضمین می‌کند رینگ خارجی در جای خود محکم قرار گیرد ولی امکان انبساط حرارتی را داشته باشد. نوع بار وارد بر بیرینگ مانند بار شعاعی، محوری یا ترکیبی تاثیر مستقیمی بر انتخاب تلورانس دارد، زیرا بارهای محوری بالا ممکن است نیازمند تلورانس‌های دقیق‌تر یا تنظیم اولیه خاص باشند.

دوران رینگ داخلی نیز در انتخاب فیت مناسب دخیل است؛ در مواردی که رینگ داخلی دوران می‌کند، فیت سفت‌تر (interference fit) توصیه می‌شود تا از لغزش جلوگیری شود. همچنین محدوده دمای عملیاتی بیرینگ که معمولاً بین منفی 30 تا 120 درجه سانتیگراد است، بر انتخاب تلورانس موثر است چرا که انبساط حرارتی فلز باعث تغییر اندازه بیرینگ و محل نصب می‌شود. از روش‌های مجاز مونتاژ می‌توان به گرم کردن کنترل شده، پرس مکانیکی با ابزار مناسب و اجتناب از ضربه مستقیم اشاره کرد. رواداری‌های محوری در نصب باید به گونه‌ای انتخاب شود که هم حرکت محوری لازم وجود داشته باشد و هم از گیرپاژ جلوگیری شود. لقی شعاعی نهایی پس از نصب نقش مهمی در عملکرد و دوام بیرینگ دارد و باید در محدوده مشخص شده توسط اس کا اف و استانداردهای مربوطه حفظ شود تا از افزایش اصطکاک و سایش پیشگیری شود.

صنایع استفاده‌کننده
تنوع صنایع مصرف‌کننده رولبرینگ‌های استوانه‌ای اس کا اف مدل BC4B 326909/HA3 بسیار گسترده است و اهمیت انتخاب دقیق این بیرینگ در هر صنعت به دلیل شرایط ویژه کاری و بارگذاری متفاوت بسیار زیاد است. در هر صنعتی، بیرینگ باید متناسب با نوع بار، سرعت و شرایط محیطی انتخاب شود تا عملکرد مطلوب و طول عمر مناسب تامین شود.

این رولبرینگ ممکن است بر اساس ویژگی‌ها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که سایت پارس تامین پرشین نام نبرده است نیز مورد استفاده قرار گیرد. اطلاعات تکمیلی و تجربیات کاربران در زمینه کاربردهای خاص‌تر می‌تواند به توسعه شناخت و انتخاب بهینه‌تر این محصول کمک کند و از این طریق به بهبود عملکرد و افزایش بهره‌وری در حوزه‌های متنوع صنعتی بیانجامد.
