دستگاه همراستا سازی شفت SKF TKSA 71

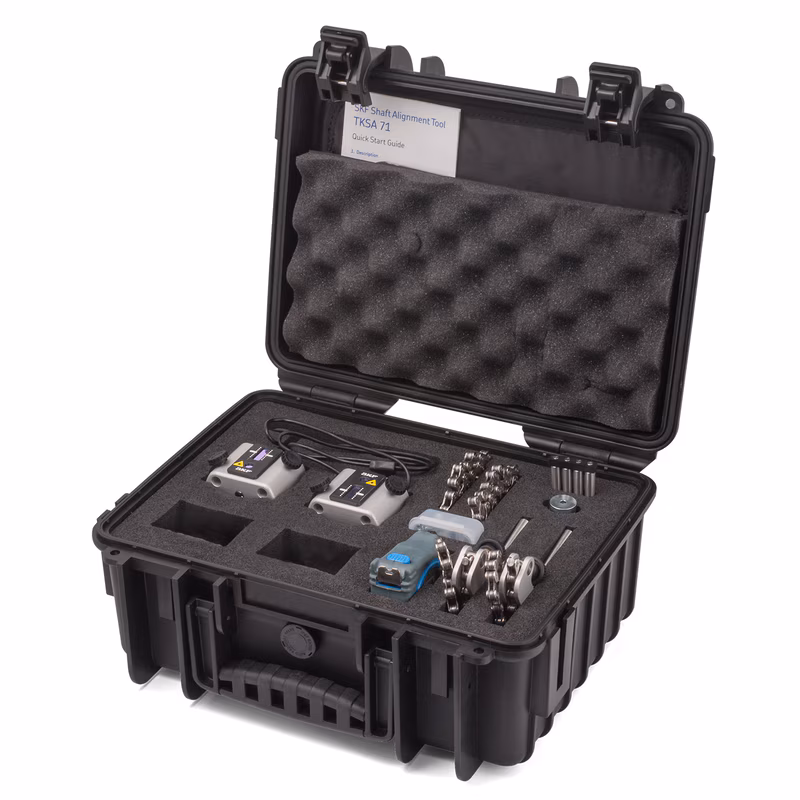

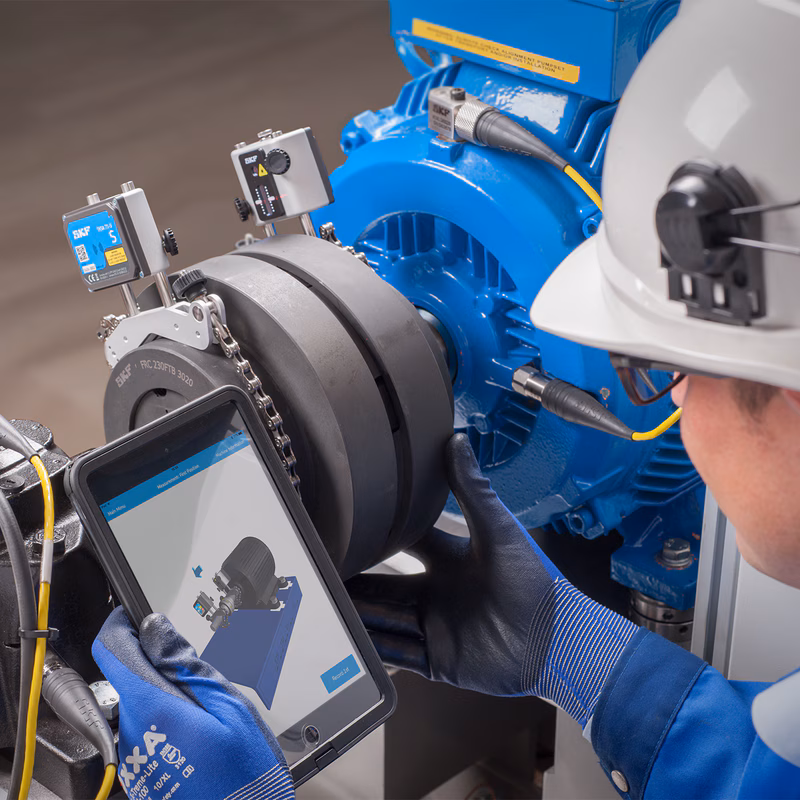

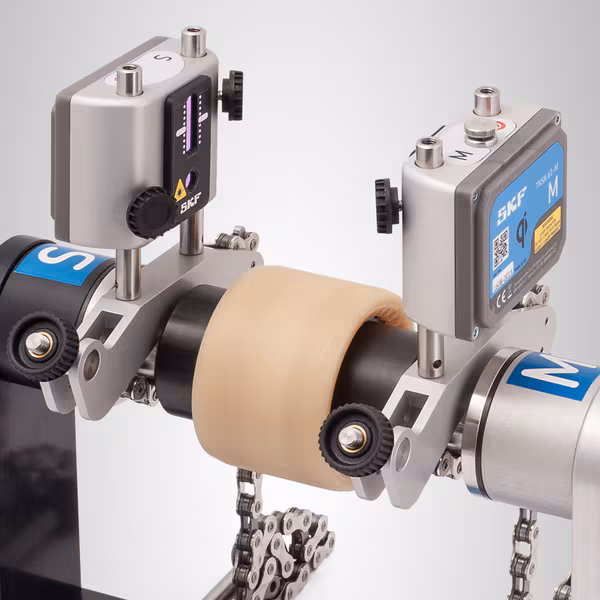

دستگاه همراستا سازی شفت اس کا اف مدل TKSA 71 یک ابزار پیشرفته و دقیق است که برای اندازهگیری و تنظیم هممحوری شفتها در ماشینآلات صنعتی طراحی شده است. این دستگاه بر پایه فناوری لیزری دوبل با حسگرهای دیجیتال با دقت بالا عمل میکند و از دو واحد اندازهگیری متصل به شفت استفاده میکند که از طریق ارتباط بیسیم به یک رابط هوشمند میپیوندند. ساختار کلی آن شامل بدنه مقاوم با استاندارد حفاظتی مناسب محیطهای صنعتی، پایههای مغناطیسی قوی، باتریهای قابل شارژ و یک رابط کاربری گرافیکی لمسی است که امکان انجام عملیات را بهصورت سریع و مرحلهبهمرحله فراهم میآورد. این مدل در گروه تجهیزات پایش وضعیت و نگهداری پیشگیرانه طبقهبندی میشود و با ویژگیهایی مانند محدوده اندازهگیری گسترده، دقت بالا، مقاومت در برابر ارتعاشات و گرد و غبار، و قابلیت ثبت و ذخیره خودکار نتایج، موجب افزایش بهرهوری و کاهش توقفهای ناخواسته در خطوط تولید میشود.
TKSA 71 با عملکرد بهینه خود، همراستا سازی شفتها را در شرایط کاری واقعی و حتی در فواصل بیشتر از مدلهای معمولی امکانپذیر کرده و امکان بررسی و اصلاح دقیق انحرافات زاویهای و موازی را فراهم میکند. نرمافزار اختصاصی آن به کاربر اجازه میدهد تا گزارشهای تصویری و عددی تهیه و مستندسازی کند. این دستگاه با طراحی ارگونومیک، وزن مناسب و قابلیت حمل آسان، برای استفاده در محیطهای مختلف صنعتی بهینه شده است و علاوه بر سرعت عمل بالا، باعث کاهش مصرف انرژی تجهیزات و افزایش طول عمر یاتاقانها، آببندها و کوپلینگها میشود.
کاربردهای رایج
این دستگاه معمولاً در همراستا سازی شفتهای توربینهای بخار و گاز، پمپهای سانتریفیوژ و رفت و برگشتی، کمپرسورهای فشار قوی، گیربکسها، و موتورهای الکتریکی با توان و سرعتهای متنوع استفاده میشود. در توربینها، استفاده از TKSA 71 به دلیل نیاز به دقت بسیار بالا برای حفظ بالانس دینامیکی اجزا ضروری است. در پمپها، این ابزار موجب کاهش فشار غیر یکنواخت بر شفت و جلوگیری از نشتی آببندها میشود. در کمپرسورها، هممحوری دقیق از لرزش بیشازحد و فرسودگی زودرس اجزای داخلی جلوگیری میکند. در گیربکسها، به کاهش بارهای جانبی چرخدندهها و روانکار کمک میکند و در موتورهای الکتریکی، باعث کاهش صدای مکانیکی و افزایش کارایی حرکتی میشود.
نکات نگهداری
دستگاه TKSA 71 باید در شرایط دمایی بین 0 تا 50 درجه سانتیگراد و رطوبت نسبی حداکثر 85 درصد و در محیطی خشک، تمیز و دارای تهویه مناسب نگهداری شود. تماس مستقیم با بخارات خورنده، ذرات فلزی معلق و مواد شیمیایی باید بهطور کامل اجتناب شود. بستهبندی اولیه دستگاه شامل جعبه مقاوم با لایههای محافظ داخلی ضد ضربه است که برای انبارش طولانیمدت باید دستنخورده باقی بماند. در صورت گذشت 12 ماه از انبارش، بررسی سلامت بستهبندی و تمدید دوره نگهداری توصیه میشود. چنانچه بستهبندی قبل از استفاده باز شود اما استفاده فوری از دستگاه انجام نگیرد، باید فوراً بهصورت ایمن و مطابق شرایط اولیه بازبستهبندی شود تا از ورود رطوبت، گرد و خاک یا آسیب فیزیکی جلوگیری شود.
صنایع استفادهکننده
این دستگاه به دلیل عملکرد دقیق و دامنه کاربرد وسیع، در صنایع گوناگون برای همراستا سازی تجهیزات دوار حیاتی استفاده میشود.
| صنعت مصرفکننده | دلیل فنی استفاده |
|---|---|
| صنایع نفت و گاز | همراستا سازی دقیق شفت تجهیزات فرآیندی پرتوان برای کاهش توقف تولید |
| صنایع پتروشیمی | بهبود عملکرد و جلوگیری از خرابی پمپها و کمپرسورها به علت ناهماهنگی شفت |
| صنایع تولید برق | حفظ توازن دینامیکی توربینها و کاهش ارتعاشات مخرب |
| صنایع فولاد و فلزات | افزایش طول عمر گیربکسها و موتورهای بزرگ در خطوط تولید سنگین |
| صنایع کاغذ و سلولزی | بهینهسازی عملکرد رولها و جلوگیری از خرابی نوردها |
| صنایع دریایی | اطمینان از عملکرد پایدار موتورهای اصلی و کمکی کشتیها |
ثبت تجربیات عملی شما در موارد خاصتر استفاده از TKSA 71 میتواند به ارتقای دانش فنی و بهبود بهرهبرداری کمک کند و ارزشمند خواهد بود.
- Designation
TKSA 71, TKSA 71/PRO
- Sensors and communication
20 mm (0.8 in) 2nd gen. PSD with line laser Class 2, Bluetooth 4.0 LE, Inclinometer ±0.1°
- System measuring distance
0,04 to 10 m (0.13 to 32.8 ft)
- Measuring errors
<1% ±10 µm
