دستگاه همراستا سازی شفت SKF TKSA 41

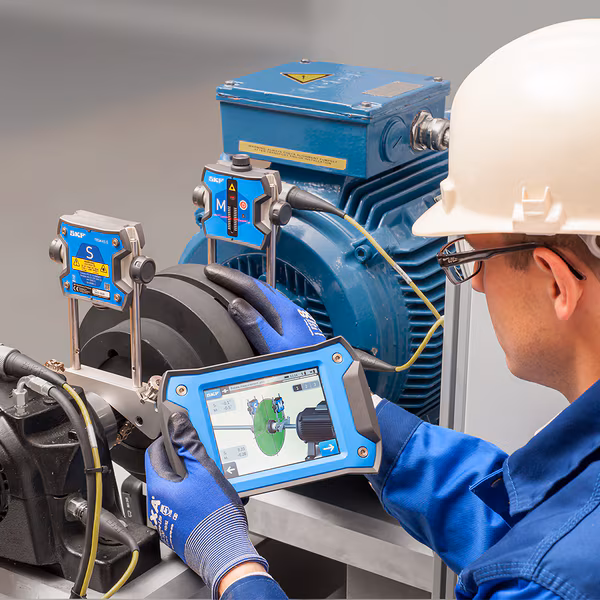

دستگاه همراستا سازی شفت اس کا اف مدل TKSA 41 یک ابزار اندازهگیری لیزری پیشرفته است که برای تراز و همراستا کردن دقیق شفتها در ماشینآلات صنعتی طراحی شده است. این دستگاه از دو واحد اندازهگیری لیزری متصل به شفتها استفاده میکند که دادهها را بهصورت بیسیم به واحد نمایشگر منتقل میکنند. ساختار آن متشکل از حسگرهای دقیق، فرستنده لیزری، پایههای مغناطیسی و سیستم نرمافزاری داخلی است که محاسبات زاویه و جابجایی را با دقت بالا انجام میدهد. این محصول در طبقهبندی تجهیزات اندازهگیری و پایش وضعیت ماشینآلات قرار میگیرد و با امکان اندازهگیری سریع، ذخیرهسازی دادهها و ارائه گزارش دقیق، نقش مهمی در نگهداری پیشگیرانه و کاهش توقفات ناخواسته ایفا میکند.
عملکرد این مدل بر پایه استانداردهای صنعتی و طراحی ارگونومیک آن، باعث افزایش سرعت عملیات و کاهش خطای انسانی میشود. دامنه اندازهگیری وسیع، دقت زیر یک صدم میلیمتر، و قابلیت استفاده بر روی انواع شفتهای افقی و عمودی از ویژگیهای فنی برجسته آن است. استفاده از این دستگاه موجب بهبود بازدهی مکانیکی سیستم، کاهش مصرف انرژی، جلوگیری از سایش زودهنگام قطعات و افزایش طول عمر تجهیزات متصل میشود که مجموع این مزایا باعث محبوبیت گسترده آن در عملیات تعمیر و نگهداری صنعتی شده است.
کاربردهای رایج
دستگاه همراستا سازی شفت اس کا اف TKSA 41 معمولاً برای همترازی شفتها در پمپها، کمپرسورها، گیربکسها، موتورها و فنهای صنعتی استفاده میشود. در پمپها، این دستگاه به دلیل توانایی در کاهش لرزش و جلوگیری از نشتی مکانیکی ضروری است. برای کمپرسورها، هممحوری دقیق باعث افزایش بازده فشردهسازی و کاهش حرارت تولیدی میشود. در گیربکسها، این ابزار مانع از ایجاد فشار نامتعادل بر دندهها و یاتاقانها میگردد. در موتورها، همترازی دقیق موجب کاهش مصرف انرژی و افزایش طول عمر یاتاقانها میشود. در فنهای صنعتی نیز، عملکرد درست دستگاه باعث جلوگیری از ایجاد نویز، لرزش بیشازحد و کاهش استهلاک قطعات میشود.
نکات نگهداری

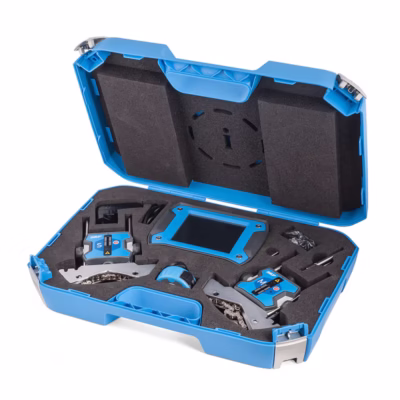

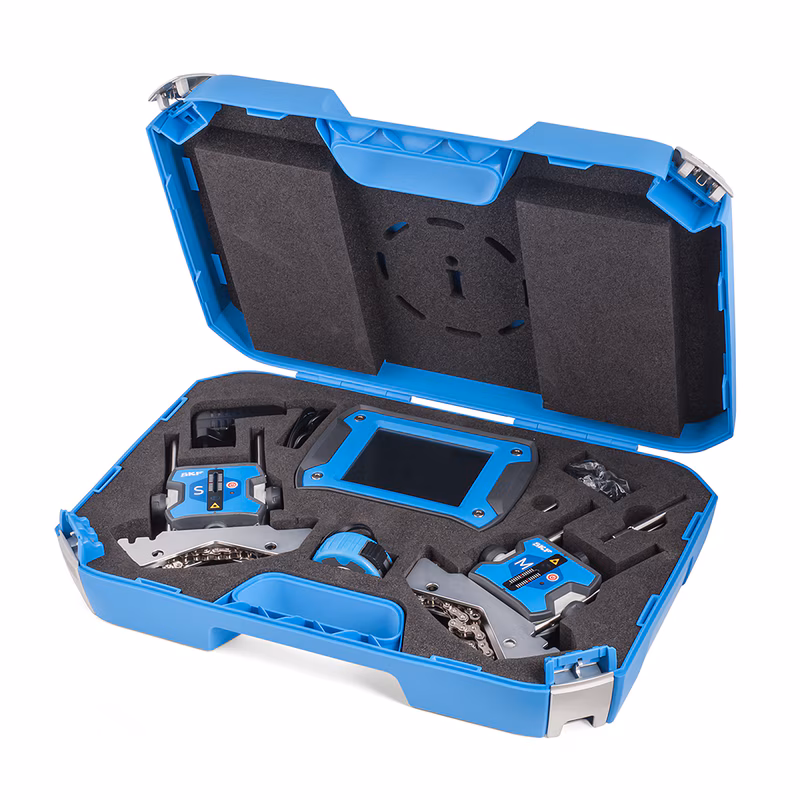

برای نگهداری استاندارد دستگاه همراستا سازی شفت اس کا اف TKSA 41، محیط انبار باید دارای دمای بین 0 تا 50 درجه سانتیگراد و رطوبت نسبی کمتر از 80 درصد باشد. تهویه مناسب و عدم قرارگیری دستگاه در معرض بخارات خورنده، مواد شیمیایی یا گرد و غبار فلزی الزامی است. بستهبندی اولیه شامل جعبه مقاوم با فوم ضربهگیر داخلی است که باید تا زمان استفاده حفظ شود. در صورت طولانیشدن دوره انبارش، موجودی باید بهطور دورهای بررسی و چرخش شود تا از بروز آسیبهای ناشی از شرایط محیطی جلوگیری گردد. اگر بستهبندی پیش از موعد باز شود، باید فرآیند بازبستهبندی با استفاده از مواد و پوششهای اصلی یا معادل صنعتی انجام گیرد تا حفاظت کامل دستگاه تا زمان استفاده نهایی تضمین شود.
صنایع استفادهکننده
این دستگاه به دلیل قابلیت استفاده در تجهیزات دوار و حساس، تنوع وسیعی از صنایع را پوشش میدهد که از صنایع انرژی و پتروشیمی گرفته تا صنایع تولیدی و خدماتی را شامل میشود.
| صنعت مصرفکننده | دلیل فنی استفاده |
|---|---|
| نفت و گاز | جلوگیری از خرابی تجهیزات دوار و کاهش توقفات تولید |
| پتروشیمی | همراستا کردن پمپها و کمپرسورها برای کاهش لرزش و افزایش عمر قطعات |
| نیروگاهها | بهینهسازی عملکرد ژنراتورها و توربینها و جلوگیری از آسیب مکانیکی |
| صنایع معدنی | همترازی گیربکسها و نوار نقالهها برای افزایش بهرهوری |
| صنایع غذایی | حفظ دقت عملکرد ماشینآلات بدون ایجاد آلودگی و لرزش اضافی |
| خودروسازی | تراز دقیق خطوط مونتاژ و تجهیزات انتقال نیرو |
| کاغذ و سلولزی | کاهش فشار مکانیکی بر رولها و افزایش کیفیت محصول نهایی |
شناخت و ثبت موارد کاربرد خاص این دستگاه، بهویژه در صنایع کمتر شناختهشده، میتواند منابع ارزشمندی برای بهبود کاربری آن باشد و مشارکت فعال کاربران در ارائه این تجربیات میتواند راهگشای توسعه محتوای تخصصی در سایت پارس تامین پرشین باشد.
- Designation
TKSA 41
- Sensors and communication
29 mm (1.1 in.) CCD with line laser Class 2, Bluetooth 4.0 LE and wired, USB cables, Inclinometer ±0.5°
- System measuring distance
0,07 to 4 m (0.23 to 13.1 ft)
- Measuring errors
< 0,5% ±5 µm
