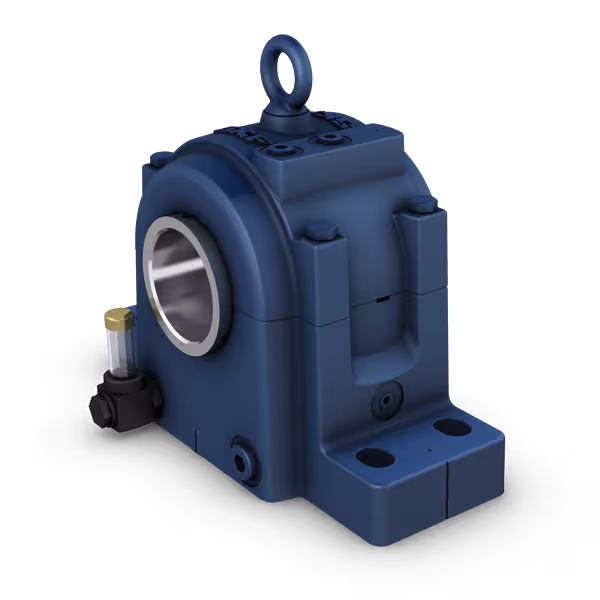

یاتاقان SKF SONL 236-536 + 22236 CC/W33

یاتاقان اس کا اف مدل SONL 236-536 همراه با بیرینگ کروی غلتکی 22236 CC/W33 یک مجموعه کامل از هوزینگ و بلبرینگ است که برای تحمل بارهای سنگین و شرایط کاری دشوار طراحی شده است. این بیرینگ از نوع کروی غلتکی با قابلیت تنظیم خودکار است که امکان جبران ناهماهنگی‌های جزئی محورها را فراهم می‌کند و از بروز تنش‌های اضافی جلوگیری می‌کند. ساختار طراحی این محصول شامل بدنه محکم هوزینگ SONL و بیرینگ دو ردیفه کروی غلتکی با قفسه بهینه‌سازی‌شده است که ترکیبی از استحکام مکانیکی، طول عمر بالا و روانکاری کارآمد را فراهم می‌سازد. این مجموعه در رده صنعتی پلومر بلاک‌ها طبقه‌بندی می‌شود و به دلیل طراحی مقاوم در برابر بارهای شعاعی و محوری، در بسیاری از صنایع سنگین مانند معدن، فولاد و سیمان مورد استفاده قرار می‌گیرد. از مهم‌ترین مزیت‌های این محصول می‌توان به قابلیت اطمینان بالا، مقاومت در برابر دما و ارتعاش، و سهولت نصب و نگهداری اشاره کرد. عملکرد مطمئن، کاهش نیاز به توقف‌های ناگهانی و امکان کارکرد در محیط‌های سخت از ویژگی‌های کلیدی این یاتاقان محسوب می‌شود.

تحلیل پسوندها
پسوندها در نام‌گذاری بیرینگ‌ها نقش مهمی در شناسایی ویژگی‌های فنی و کاربردی ایفا می‌کنند. این کدهای اختصاری اطلاعاتی در مورد طراحی داخلی، نوع قفسه، روش روانکاری، میزان لقی و سایر ویژگی‌ها ارائه می‌دهند و باعث می‌شوند کاربر بتواند با دقت بیرینگ مناسب برای شرایط کاری خود را انتخاب کند. در یاتاقان اس کا اف مدل SONL 236-536 + 22236 CC/W33 پسوندهای مختلفی وجود دارد که در جدول زیر توضیح داده شده است:

در میان این پسوندها، CC و W33 بیشترین کاربرد را دارند. پسوند CC معمولاً در صنایعی مانند فولادسازی و معدن استفاده می‌شود، زیرا طراحی قفسه تقویت‌شده امکان تحمل بارهای سنگین و ضربه‌ای را فراهم می‌کند. پسوند W33 در تجهیزاتی مانند آسیاب‌های سیمان و ماشین‌آلاتی که نیاز به روانکاری مداوم دارند رایج است، چراکه سیستم شیار روانکاری باعث کاهش اصطکاک و افزایش دوام در شرایط کاری سخت می‌شود.

کاربردهای رایج
این یاتاقان در بسیاری از تجهیزات صنعتی کاربرد دارد. در نوار نقاله‌های سنگین از آن استفاده می‌شود، زیرا توانایی تحمل بارهای شعاعی و محوری همزمان را دارد. در آسیاب‌ها و خردکن‌های معدنی به کار می‌رود، چون طراحی کروی آن امکان جبران ناهماهنگی‌های شفت و پوسته را فراهم می‌کند. در صنایع فولاد، این بیرینگ در خطوط نورد مورد استفاده قرار می‌گیرد، چراکه مقاومت بالایی در برابر دما و ارتعاش دارد. همچنین در صنایع سیمان و کاغذ نیز کاربرد دارد، زیرا طول عمر بالا و سهولت روانکاری آن باعث کاهش هزینه‌های تعمیر و نگهداری می‌شود.

نکات نگهداری و نصب
شرایط استاندارد نگهداری یاتاقان شامل حفظ دما در محدوده 20- تا 60 درجه سانتی‌گراد، کنترل رطوبت محیط کمتر از 60 درصد و جلوگیری از تماس با بخارات خورنده یا ذرات فلزی است. تهویه مناسب انبار برای جلوگیری از تراکم رطوبت ضروری است. بیرینگ‌ها باید در بسته‌بندی اولیه خود نگهداری شوند و در صورت نیاز به انبارش طولانی‌مدت، دوره انبارش باید طبق دستورالعمل تمدید شود. چرخش دوره‌ای موجودی برای جلوگیری از ته‌نشینی روانکار ضروری است و اگر بسته‌بندی باز شد، باید مجدداً در شرایط استاندارد و با بسته‌بندی مقاوم به آلودگی نگهداری شود.

در زمان نصب، هم‌راستایی دقیق محورها باید رعایت شود و استفاده از ابزارهای مجاز مانند پرس هیدرولیک یا گرم‌کن القایی الزامی است. دمای مجاز برای گرم‌کردن بیرینگ پیش از نصب نباید از 120 درجه سانتی‌گراد فراتر رود. ضربه مستقیم به بیرینگ مجاز نیست و باید از روانکار توصیه‌شده متناسب با کلاس ویسکوزیته و محدوده دمای کاری استفاده شود. گریس‌های با پایه لیتیومی یا روغن‌های صنعتی معمولاً بر اساس دستور سازنده استفاده می‌شوند. بازبینی دوره‌ای روانکار، اندازه‌گیری لقی محوری و شعاعی، کنترل نویز و ارتعاش، و ثبت نتایج در سوابق نگهداری از الزامات است. استانداردهای بازبینی و تعویض شامل اندازه‌گیری حد سایش و انطباق با دستورالعمل‌های سازنده می‌باشد تا زمان مناسب برای جایگزینی بیرینگ مشخص شود.

تلورانس‌های نصب
نصب بیرینگ کروی غلتکی روی شفت نیازمند انتخاب انطباق دقیق با توجه به بار و شرایط کاری است. معمولاً برای رینگ داخلی، در صورت چرخش روی شفت و اعمال بار شعاعی یا ترکیبی، از تلورانس‌های k6 یا m6 استفاده می‌شود تا از لغزش احتمالی جلوگیری شود. در مقابل، اگر رینگ داخلی ثابت باشد، می‌توان از تلورانس‌های سبک‌تر مانند h7 استفاده کرد. برای رینگ بیرونی که در هوزینگ SONL نصب می‌شود، با توجه به ماهیت بار شعاعی و محوری، معمولاً از تلورانس H7 یا J7 استفاده می‌شود تا هم از لقی کافی و هم از استقرار محکم اطمینان حاصل شود. شرایط بارگذاری ضربه‌ای یا متغیر ممکن است نیاز به انتخاب تلورانس‌های فشرده‌تر داشته باشد.

در نظر گرفتن تغییرات حرارتی نیز اهمیت زیادی دارد، زیرا در دماهای بالا انبساط شفت می‌تواند باعث کاهش لقی شعاعی شود. برای جبران این موضوع باید هنگام انتخاب تلورانس، محدوده دمای کاری بین 80 تا 120 درجه سانتی‌گراد لحاظ شود. روش‌های مونتاژ مانند گرم‌کردن رینگ داخلی یا استفاده از فشار مکانیکی یکنواخت مجاز هستند، اما استفاده از ضربه مستقیم مجاز نیست. در نهایت، پس از نصب باید لقی شعاعی نهایی بررسی شود تا از ایجاد گیرپاژ یا لقی بیش از حد جلوگیری گردد و عملکرد یکنواخت و بدون ارتعاش تضمین شود.

صنایع استفاده‌کننده
این یاتاقان در صنایع مختلفی به کار می‌رود و انتخاب درست آن می‌تواند نقش کلیدی در کاهش توقف‌های کاری و افزایش بهره‌وری داشته باشد. در ادامه برخی از صنایع مصرف‌کننده این محصول آورده شده است:

با توجه به گستردگی صنایع، ممکن است این بیرینگ در حوزه‌های خاص دیگری نیز کاربرد داشته باشد. شما می‌توانید تجربیات و مشاهدات خود را درباره کاربردهای کمترشناخته‌شده این محصول به اشتراک بگذارید تا اطلاعات کامل‌تری برای کاربران دیگر فراهم شود.
