یاتاقان SKF SNL 509

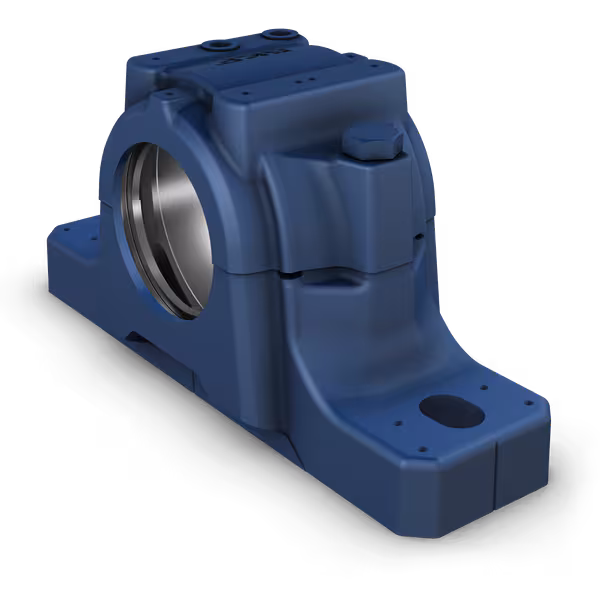

یاتاقان اس کا اف SNL 509 که در گروه هوزینگ‌های قابل تفکیک یا همان پلامر بلاک قرار می‌گیرد، یکی از پرکاربردترین اجزای صنعتی برای پشتیبانی و نگهداری بیرینگ‌های غلتشی است. این یاتاقان با طراحی دو تکه‌ای خود امکان نصب و جداسازی آسان بیرینگ را بدون نیاز به دمونتاژ شفت فراهم می‌کند. ساختار بدنه آن از چدن خاکستری یا در برخی موارد از فولاد ریخته‌گری شده است که علاوه بر مقاومت مکانیکی بالا، در برابر ارتعاش و فشارهای وارده نیز پایداری مناسبی ایجاد می‌کند. این محصول در رده صنعتی هوزینگ‌های سری SNL قرار می‌گیرد و با دارا بودن طراحی انعطاف‌پذیر برای نصب انواع بیرینگ‌های ساچمه‌ای و رولری، قابلیت استفاده در شرایط بار شعاعی و محوری ترکیبی را دارد. از جمله مزایای اصلی این یاتاقان می‌توان به دوام طولانی، قابلیت روانکاری بهینه، مقاومت در برابر آلودگی و طراحی ماژولار برای انطباق با انواع آب‌بندها اشاره کرد. ویژگی عملکردی مهم این هوزینگ، توانایی کاهش هزینه‌های تعمیر و نگهداری به دلیل دسترسی آسان به قطعات داخلی و افزایش عمر کاری بیرینگ در شرایط عملیاتی سخت است.

تحلیل جامع پسوندهای مرتبط
پسوندها در یاتاقان‌ها و هوزینگ‌های صنعتی نشان‌دهنده ویژگی‌های خاص یا تغییرات طراحی هستند که کاربر با استفاده از آن‌ها می‌تواند مشخصات دقیق محصول را تشخیص دهد. این پسوندها به‌طور مستقیم بر قابلیت نصب، نوع روانکاری، آب‌بندی یا شرایط عملکرد تأثیر دارند و انتخاب درست آن‌ها تضمین‌کننده کارکرد صحیح یاتاقان در محیط کاری خواهد بود.

جدول پسوندها:

در میان این پسوندها، دو پسوند T و F بیشترین کاربرد را دارند. پسوند T معمولاً در صنایع معدنی، سیمان و صنایع فولاد مورد استفاده قرار می‌گیرد زیرا شرایط محیطی این صنایع دارای گرد و غبار فراوان است و نیاز به آب‌بندی مقاوم‌تر وجود دارد. پسوند F بیشتر در تجهیزات دوار سنگین مانند نوار نقاله‌ها و ماشین‌آلات بزرگ به کار می‌رود تا هوزینگ بتواند به‌طور محکم روی شاسی یا پایه متصل شود.

کاربردهای رایج
یاتاقان اس کا اف SNL 509 در ماشین‌آلاتی مانند نوار نقاله‌های سنگین، فن‌ها و دمنده‌های صنعتی، آسیاب‌های معدنی، پمپ‌های بزرگ و گیربکس‌های سنگین استفاده می‌شود. دلیل اصلی کاربرد این هوزینگ در نوار نقاله‌ها، قابلیت تحمل بارهای شعاعی بالا و نصب آسان است. در فن‌ها و دمنده‌ها، خاصیت روانکاری و آب‌بندی مناسب این هوزینگ موجب کاهش ارتعاش و نویز می‌شود. در آسیاب‌ها و صنایع معدنی، مقاومت بدنه و توانایی تحمل ضربه‌های مکانیکی اهمیت ویژه‌ای دارد. همچنین در پمپ‌ها و گیربکس‌ها، قابلیت نصب محکم روی شاسی و امکان کنترل وضعیت روانکاری از مهم‌ترین دلایل انتخاب این نوع یاتاقان است.

نکات نگهداری و نصب
شرایط استاندارد نگهداری یاتاقان اس کا اف SNL 509 شامل حفظ دما بین 0 تا 40 درجه سانتی‌گراد و رطوبت نسبی کمتر از 60 درصد است. محیط انبار باید دارای تهویه کافی بوده و از تماس با بخارات خورنده، مواد شیمیایی و گرد و غبار فلزی جلوگیری شود. بسته‌بندی اولیه این هوزینگ‌ها معمولاً به‌صورت کیسه‌های پلاستیکی با پوشش ضدزنگ در جعبه‌های مقوایی یا چوبی است. در صورت نیاز به انبارش طولانی‌مدت، لازم است دوره نگهداری با چرخش دوره‌ای موجودی تمدید شود. در صورتی که بسته‌بندی زودتر از موعد باز شود، بازبسته‌بندی با استفاده از مواد ضدزنگ و کیسه‌های مناسب الزامی است.

شرایط نصب استاندارد این یاتاقان شامل رعایت هم‌راستایی دقیق محورها و استفاده از ابزارهای مکانیکی یا هیدرولیکی مجاز است. دمای مجاز برای گرم‌کردن بیرینگ پیش از نصب نباید بیش از 110 درجه سانتی‌گراد باشد و وارد آوردن ضربه مستقیم به قطعات داخلی ممنوع است. روانکار اولیه توصیه‌شده برای این هوزینگ، گریس با کلاس ویسکوزیته NLGI 2 و دمای کاری متناسب با شرایط محیط است. روانکاری دوره‌ای باید طبق برنامه مشخص و با بررسی وضعیت آلودگی انجام گیرد. پس از نصب، کنترل لقی شعاعی و محوری، بررسی نویز و ارتعاش و کنترل دمای اولیه از الزامات است. در صورت نیاز به بازبینی دوره‌ای یا تعویض، باید معیارهای سایش و دستورالعمل‌های رسمی سازنده رعایت شود.

تلورانس‌های نصب
نصب بیرینگ در هوزینگ اس کا اف SNL 509 نیازمند رعایت دقیق تلورانس‌ها است. برای نصب روی شفت، معمولاً تلورانس h7 یا k6 بسته به نوع بار و شرایط بارگذاری انتخاب می‌شود. در صورتی که رینگ داخلی بیرینگ چرخش داشته باشد، فیت محکم‌تری مانند k6 ضروری است تا از لغزش جلوگیری شود. برای رینگ خارجی در هوزینگ، اغلب تلورانس H7 یا J7 به کار می‌رود که امکان تثبیت بیرینگ در جای خود و تحمل بارهای شعاعی را فراهم می‌سازد. شرایط بارگذاری نیز نقش مهمی در انتخاب تلورانس دارد؛ در بارهای شعاعی بالا فیت محکم‌تر و در بارهای محوری یا شوک‌دار فیت متعادل‌تر ترجیح داده می‌شود.

اثر دما نیز در تعیین تلورانس‌ها مهم است زیرا انبساط حرارتی می‌تواند باعث تغییر لقی داخلی بیرینگ شود. در دماهای عملیاتی بالا، باید فیت شل‌تر انتخاب شود تا از گیرپاژ جلوگیری گردد. روش‌های مجاز مونتاژ شامل استفاده از پرس مکانیکی، گرم‌کردن کنترل‌شده یا سردکردن با نیتروژن مایع است، در حالی‌که ضربه مستقیم ممنوع است. محدودیت‌های انطباقی باید به‌گونه‌ای رعایت شود که لقی شعاعی پس از نصب در محدوده استاندارد باقی بماند. همچنین رواداری‌های محوری در زمان نصب باید به‌گونه‌ای کنترل شوند که حرکت اضافی یا فشار بیش از حد به رینگ‌ها وارد نشود.

صنایع استفاده‌کننده
یاتاقان اس کا اف SNL 509 در صنایع متنوعی کاربرد دارد و انتخاب درست آن می‌تواند تأثیر مستقیمی بر کارایی و کاهش هزینه‌های تعمیر و نگهداری داشته باشد. این تنوع باعث شده که این نوع هوزینگ به‌عنوان یک گزینه استاندارد در بسیاری از صنایع شناخته شود.

این موارد نمونه‌ای از پرکاربردترین صنایع هستند، اما ممکن است در صنایع خاص‌تر نیز از این یاتاقان استفاده شود. اگر شما تجربه‌ای در زمینه استفاده این محصول در کاربردهای متفاوت دارید، افزودن این اطلاعات می‌تواند به تکمیل دانش فنی و اشتراک تجربه کمک کند.
