یاتاقان SKF SAF 515

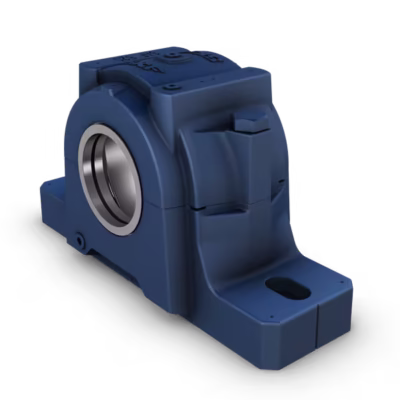

یاتاقان اس کا اف SAF 515 یک پلامر بلاک تقسیم‌شده از سری SAF است که برای نصب رولبرینگ‌های بشکه‌ای و مخروطی در کاربردهای صنعتی سنگین مورد استفاده قرار می‌گیرد. این یاتاقان از دو نیمه پوسته چدنی ساخته شده است که اجازه می‌دهد مونتاژ و دمونتاژ آسان‌تر صورت گیرد، بدون نیاز به خارج کردن شفت از جای خود. طراحی کلی این یاتاقان به گونه‌ای است که بتواند بارهای شعاعی و محوری بالا را در محیط‌های آلوده، مرطوب یا دارای لرزش تحمل کند. در ساختار آن سیستم آب‌بندی دوگانه و محل تزریق روانکار در نظر گرفته شده است تا از ورود گرد و غبار و نشت گریس جلوگیری شود. طبقه‌بندی صنعتی این مدل در رده یاتاقان‌های جداشونده برای شفت‌های قطر متوسط تا نسبتا بزرگ قرار می‌گیرد و با استانداردهای جهانی نصب و تلرانس هم‌راستایی سازگار است. مزیت اصلی این مدل در سهولت نصب، دوام بالای پوسته، قابلیت نگهداری آسان و سازگاری با انواع رولبرینگ‌های استاندارد است. عملکرد آن پایدار، با ارتعاش کم و عمر طولانی در شرایط کاری سخت مورد توجه صنایع معدنی، فولاد و سیمان است.

تحلیل جامع پسوندهای مرتبط

وجود پسوندها در مدل یاتاقان‌های اس کا اف SAF نقش مهمی در تشخیص ویژگی‌های فنی، نوع آب‌بندی، جنس پوسته و شرایط نصب دارد. این پسوندها مانند کدهای تشخیصی عمل کرده و به کاربر امکان می‌دهند نسخه مناسب با نیاز و شرایط عملکردی خود را انتخاب کند. در جدول زیر پسوندهای رایج مدل SAF 515 آورده شده‌اند:

دو پسوند پرکاربرد این بیرینگ عبارتند از D1 و T. پسوند D1 معمولاً در صنایع فولاد و معادن به دلیل نیاز به روانکاری مداوم و طول عمر بیشتر استفاده می‌شود؛ زیرا محل تزریق گریس باعث حفظ لایه روانکار و کاهش اصطکاک می‌شود. پسوند T در تجهیزات سیمان و صنایع دریایی کاربرد دارد، جایی که مقاومت نسبت به حرارت بالا و آلودگی محیطی اهمیت زیادی دارد.

کاربردهای رایج

یاتاقان اس کا اف SAF 515 معمولاً در نوار نقاله‌های سنگین، آسیاب‌های غلتکی، واحدهای خردایش مواد معدنی، سیستم‌های انتقال مکانیکی، ماشین‌آلات سیمان‌سازی و تجهیزات فولادسازی به کار می‌رود. دلیل فنی استفاده از این یاتاقان در چنین سامانه‌هایی، توان تحمل بارهای ترکیبی بالا، حفظ تنظیمات دقیق شفت و قابلیت آب‌بندی مؤثر در برابر ذرات ریز و رطوبت است. همچنین طراحی تقسیم‌شده پوسته آن امکان تعویض یا بازرسی بیرینگ بدون توقف کامل خط تولید را فراهم می‌سازد.

نکات نگهداری و نصب

در شرایط استاندارد نگهداری، یاتاقان SAF 515 باید در محیط خشک، دارای تهویه مناسب و دمای بین 0 تا 40 درجه سانتی‌گراد نگهداری شود. رطوبت نسبی نباید از 60 درصد تجاوز کند و تماس با بخارات خورنده، گرد و غبار فلزی یا مواد شیمیایی باید کاملاً اجتناب شود. بسته‌بندی اولیه معمولاً از جنس پلی‌اتیلن صنعتی با درپوش ضد رطوبت است و در صورت نیاز به انبارش بلندمدت، هر شش ماه یکبار باید وضعیت روغن محافظ بررسی و در صورت باز شدن اولیه، بازبسته‌بندی با پوشش ضد زنگ انجام شود. نصب استاندارد این یاتاقان مستلزم هم‌راستایی دقیق محور شفت و پوسته بوده و استفاده از ابزارهایی مانند پرس مکانیکی یا گرم‌کن با کنترل دمایی تا 80 درجه سانتی‌گراد مجاز است. وارد آوردن ضربه مستقیم بر قطعات جداشونده ممنوع بوده و روانکاری اولیه با گریس کلاس NLGI 2 طبق استاندارد توصیه‌شده باید انجام شود. در دوره بهره‌برداری، تناوب بازبینی روانکار بر اساس میزان کارکرد دستگاه معمولا هر 2000 ساعت عملیات است و آلودگی مجاز روانکار نباید بیش از 0.05 درصد ذرات جامد باشد. پس از نصب، باید لقی شعاعی و محوری کنترل شود تا اطمینان حاصل گردد موقعیت شفت پایدار است. هرگونه نویز یا ارتعاش غیرعادی باید ثبت شود و دمای اولیه عملکرد نباید از 70 درجه سانتی‌گراد فراتر رود. بازبینی‌های دوره‌ای طبق دستورالعمل سازنده در بازه‌های سه تا شش ماهه انجام شده و در صورت مشاهده سایش بیش از حد پوسته داخلی، تعویض کامل توصیه می‌شود.

تلورانس‌های نصب

تلورانس نصب یاتاقان اس کا اف SAF 515 بر روی شفت مطابق استاندارد j6 یا k6 انتخاب می‌شود که بستگی به نوع بارگذاری دارد. در مواردی که بار شعاعی غالب و چرخش مداوم شفت وجود دارد، فیت نوع k6 موجب جلوگیری از لغزش حلقه داخلی می‌شود. برای نصب بیرینگ در محفظه یاتاقان، تلورانس H7 متداول است تا انطباق مناسب بین پوسته و بیرینگ برقرار شود. انتخاب تلورانس باید با در نظر گرفتن انبساط حرارتی ناشی از اختلاف دما بین شفت و پوسته صورت گیرد؛ در محیط‌های با دمای بالا، افزایش جزئی لقی شعاعی مجاز است تا از گیرپاژ ناشی از انبساط جلوگیری گردد. در نصب باید از روش‌های پرس کنترل‌شده یا گرم‌کردن تدریجی استفاده شود و سردکردن سریع مجاز نیست زیرا باعث تنش حرارتی در پوسته می‌شود. در شرایط بارهای شوکی یا ترکیبی، فیت نیمه‌سفت توصیه می‌شود تا هم پایداری مکانیکی حاصل گردد و هم از تمرکز تنش جلوگیری شود. رواداری محوری در هنگام نصب باید به‌گونه‌ای باشد که حرکت طولی شفت در محدوده 0.05 تا 0.1 میلی‌متر باقی بماند تا در اثر تغییرات دمایی آزادی حرکتی حفظ شود. رواداری شعاعی نهایی پس از نصب طبق استاندارد یاتاقان‌های SAF نباید کمتر از مقدار اسمی بیرینگ باشد تا کارکرد بدون ارتعاش و روانکاری صحیح تضمین گردد.

صنایع استفاده‌کننده

این یاتاقان در گستره وسیعی از صنایع سنگین کاربرد دارد و انتخاب مناسب آن در کاهش هزینه‌های نگهداری و افزایش عمر ماشین‌آلات نقش کلیدی دارد. جدول زیر برخی صنایع مصرف‌کننده و دلایل فنی کاربرد این بیرینگ را نشان می‌دهد:

برای آشنایی بیشتر با موارد خاص‌تر استفاده از این یاتاقان در صنایع کمترشناخته‌شده، از شما دعوت می‌کند دیدگاه‌ها، تجربیات یا داده‌های فنی خود را در بخش نظرات سایت پارس تامین پرشین ثبت کنید تا به توسعه دانش فنی این حوزه کمک شود.
