یاتاقان SKF SAF 22544X8

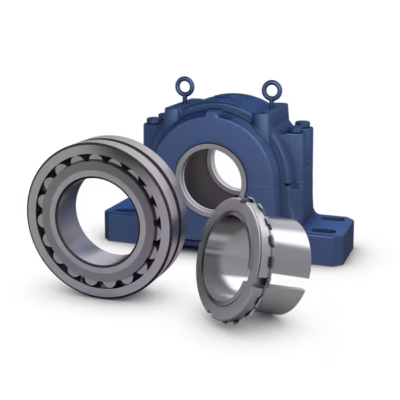

یاتاقان اس کا اف SAF 22544X8 از سری یاتاقان‌های بلوکی (Pillow Block Housing) سنگین و دو‌تکه است که برای پشتیبانی از شفت‌های با قطر زیاد در شرایط کاری با بارهای زیاد طراحی شده است. این یاتاقان ترکیبی از بدنه چدنی مستحکم با پوشش ضدزنگ و بلبرینگ بشکه‌ای داخلی است که قابلیت جذب ناهم‌راستایی تا حدود ۱.۵ درجه را دارد. از نظر صنعتی، در گروه یاتاقان‌های SAF قرار می‌گیرد و به دلیل ابعاد بزرگ، ظرفیت بار بالا، و قابلیت روانکاری مجدد، برای تجهیزات با چرخه کاری مداوم مانند نوار نقاله‌ها، آسیاب‌ها، و ماشین‌آلات فرآیندی سنگین کاربرد دارد. طراحی دقیق محفظه این مدل، امکان نصب آسان، تهویه مؤثر روانکار و کنترل درجه حرارت در زمان عملکرد پیوسته را فراهم می‌کند.

تحلیل جامع پسوندهای مرتبط

پسوندها در بیرینگ‌های اس کا اف نقش کلیدی در مشخص کردن ویژگی‌های فنی و شرایط کاری محصول دارند. این کدها اطلاعات دقیقی از تلرانس‌ها، نوع آب‌بندی، نوع روانکار یا طراحی خاص هر مدل را منتقل می‌کنند و باعث می‌شوند کاربر بتواند سازگاری بیرینگ را با محیط کاری یا استانداردهای تجهیز تشخیص دهد.

دو پسوند پرکاربرد X8 و C3 معمولاً در صنایع فولاد، معدن و کاغذ استفاده می‌شوند. در کارخانه‌های فولاد، وجود دمای بالا و ارتعاش زیاد نیازمند لقی داخلی C3 است تا مانع از گیرپاژ در زمان انبساط حرارتی شود، در حالی که در ماشین‌آلات معدنی با بارهای ضربه‌ای، طراحی X8 پایداری مکانیکی موردنیاز را فراهم می‌کند.

کاربردهای رایج

یاتاقان اس کا اف SAF 22544X8 معمولاً در تجهیزاتی مانند آسیاب‌های معدنی، نوار نقاله‌های سنگین، پرس‌های صنعتی، خطوط تولید سیمان و ماشین‌آلات فرآوری مواد اولیه مورد استفاده قرار می‌گیرد. دلیل فنی این کاربردها، ظرفیت بالای تحمل بار و قابلیت هم‌راستایی خودکار آن است که مانع تمرکز بار در صورت انحراف شفت می‌شود. همچنین سیستم گریس‌دهی داخلی به‌گونه‌ای طراحی شده که بتواند جریان روانکار را به‌طور یکنواخت در سطح غلتک‌ها توزیع کند.

نکات نگهداری و نصب

در شرایط نگهداری، این یاتاقان باید در محیط خشک با دمای بین ۰ تا ۴۰ درجه سانتی‌گراد و رطوبت نسبی زیر ۶۰ درصد ذخیره شود. انبار باید تهویه مناسب داشته و از تماس مستقیم بخارات شیمیایی، روغن‌ها یا گرد و غبار فلزی جلوگیری شود. بسته‌بندی اولیه حاوی ماده جاذب رطوبت بوده و در صورت انبارش طولانی‌تر از دو سال، لازم است بسته‌بندی مجدداً با مواد تازه و چرخش دوره‌ای اجزا انجام گیرد تا از ته‌نشینی گریس یا قفل شدن غلتک‌ها جلوگیری شود.

در زمان نصب، محور و پایه باید هم‌راستا و فاقد تابیدگی باشند. گرم کردن رینگ داخلی با دمای ۸۰ تا ۱۰۰ درجه سانتی‌گراد مجاز بوده و استفاده از چکش یا ضربه مستقیم ممنوع است. روانکار پیشنهادی گریس صنعتی با پایه لیتیم و گرید NLGI 2 است که باید بر اساس دوره‌های کاری و دمای محیط بازبینی یا تعویض شود. پس از نصب، باید لقی محوری و شعاعی، نویز و حرارت اولیه کنترل شده و تمام داده‌ها در سیستم نگهداری تجهیزات ثبت گردد. تعویض و بازبینی دوره‌ای نیز مطابق با استانداردهای اس کا اف بر اساس ساعت کارکرد یا تغییر شرایط بار انجام می‌شود.

تلورانس‌های نصب

در فرآیند نصب یاتاقان SAF 22544X8، برای اتصال بیرینگ روی شفت معمولاً انطباق کلاس j6 یا k6 پیشنهاد می‌شود تا تعادل بین پایداری و سهولت مونتاژ حفظ شود. در این حالت، رینگ داخلی بدون لقی اضافی روی محور فیت می‌شود و در برابر لغزش مقاوم است. در نصب درون محفظه، تلورانس H7 یا H8 برای جایگاه استفاده می‌گردد تا قابلیت انبساط حرارتی بدون ایجاد فشار اضافی فراهم باشد. هنگامی‌که بار شعاعی یا شوک‌های ترکیبی وارد می‌شود، این تلورانس‌ها مانع تمرکز تنش در سطح تماس می‌شوند و یکنواختی عملکرد را تضمین می‌کنند.

در شرایطی که رینگ داخلی نمی‌چرخد، باید انطباق شل‌تر انتخاب شود تا از قفل شدن در اثر انبساط حرارتی جلوگیری شود. دمای بالا باعث انبساط محوری و شعاعی می‌شود، ازاین‌رو تنظیم تلورانس دقیق برای جلوگیری از لقی بیش از حد یا سفتی محوری ضروری است. روش نصب مجاز معمولاً با پرس مکانیکی کنترل‌شده یا گرم کردن یکنواخت انجام می‌شود. پس از نصب، لقی شعاعی بین ۰.۰۴ تا ۰.۱ میلی‌متر قابل‌قبول است و هرگونه اختلاف محسوس، نشانگر نیاز به تنظیم مجدد است.

صنایع استفاده‌کننده

این نوع یاتاقان در طیف وسیعی از صنایع به دلیل پایداری بالا، ظرفیت تحمل بار زیاد و سهولت نگهداری مورد استفاده قرار می‌گیرد. انتخاب مناسب آن نقش حیاتی در کاهش توقف تولید و افزایش طول عمر تجهیزات دارد.

کاربران صنعتی می‌توانند با اشتراک‌گذاری تجربه استفاده از این مدل ، به تکمیل دانش فنی کاربردهای خاص‌تر این یاتاقان در صنایع کمتر شناخته‌شده کمک کنند.
