یاتاقان SKF SAF 22528

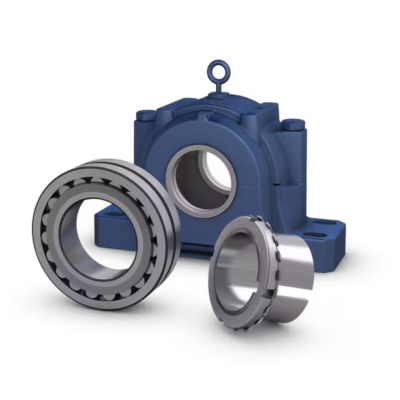

یاتاقان اس کا اف SAF 22528 یکی از مدل‌های استاندارد و سنگین پلامر بلاک‌های دو تکه صنعتی است که برای نصب یاتاقان‌های خودتنظیم با سوراخ مخروطی طراحی شده و امکان اتصال به شفت‌های سنگین با بار ترکیبی و سرعت متوسط را فراهم می‌سازد. این یاتاقان از نوع چدنی با مقاومت بالا در برابر فشار و تغییرات حرارتی بوده و در ساختار خود دارای محفظه‌ای با دقت ماشین‌کاری‌شده برای قرارگیری دقیق رولربیرینگ است. طراحی آن به‌گونه‌ای صورت گرفته که علاوه بر افزایش قابلیت توزیع تنش و کاهش تمرکز بار، به‌واسطه سیستم روانکاری یکپارچه و قابلیت آب‌بندی چند‌لایه W33، دوام و پایداری طولانی در شرایط محیطی سخت را تضمین می‌کند. از نظر طبقه‌بندی، این محصول در دسته هوزینگ‌های صنعتی و پلامر بلاک‌های سنگین قرار دارد و برای کاربردهایی که به پایداری مکانیکی، کنترل ارتعاش، و عمر طولانی نیاز دارند انتخابی مطمئن محسوب می‌شود. ویژگی‌های عملکردی این مدل شامل استحکام بالای محفظه، قابلیت هم‌ترازی خودکار رینگ داخلی، عملکرد پایدار در بارهای شعاعی بالا، و قابلیت نصب دقیق با روانکاری مرکزی است.

تحلیل جامع پسوندهای مرتبط

پسوندها در مدل‌های سری SAF همچون ابزاری فنی برای تعیین ویژگی‌های خاص در طراحی، مواد سازنده، نوع یاتاقان درون هوزینگ، و نحوه آب‌بندی یا روانکاری هستند. هر پسوند اطلاعاتی دقیق درباره نحوه نصب، تلرانس، و کارکرد فنی بیرینگ ارائه می‌دهد و برای انتخاب مناسب در تطابق با شرایط کاری نقش کلیدی دارد. جدول زیر پسوندهای رایج این مدل را نشان می‌دهد:

به‌طور خاص، دو پسوند K و W33 در صنایع سیمان و فولاد بیشتر کاربرد دارند؛ پسوند K به‌دلیل سهولت نصب روی شفت‌های بلند و ارتعاشی، و پسوند W33 برای حفظ روانکاری پیوسته در محیط‌های داغ و با گرد و غبار فلزی در خطوط کوره.

کاربردهای رایج

یاتاقان اس کا اف SAF 22528 معمولاً در ماشین‌آلات سنگین صنعتی نظیر نوار نقاله‌های بارگیری، آسیاب‌های معدنی، واحدهای انتقال قدرت در کارخانه‌های فولاد، و سیستم‌های تهویه صنعتی بزرگ به کار می‌رود. در هر یک از این کاربردها، ویژگی‌های مکانیکی خاص این مدل نظیر قابلیت توزیع یکنواخت بار، سهولت سرویس‌دهی، و مقاومت در برابر ارتعاش نقش اساسی در افزایش طول عمر مجموعه مکانیکی ایفا می‌کند. در خطوط تولید پیوسته نیز استفاده از این مدل به دلیل قابلیت بازبینی سریع و نصب دقیق در شرایط عملیاتی به حفظ پایداری عملکرد سیستم کمک می‌کند.

نکات نگهداری و نصب

برای نگهداری استاندارد، محیط انبار باید دارای تهویه مناسب با دمای بین ۵ تا ۴۰ درجه سانتی‌گراد و رطوبت نسبی کمتر از ۶۵ درصد باشد. تماس بیرینگ با بخارات روغن صنعتی، اسید، یا گرد و غبار فلزی باید به‌طور کامل جلوگیری شود. بسته‌بندی اولیه شامل پوشش چرب ضد‌زنگ و لفاف رطوبت‌گیر است و در صورت طولانی شدن دوره انبارش، لازم است هر شش ماه یک‌بار چرخش مجموعه به‌منظور جلوگیری از نشست گریس انجام گیرد. اگر بسته‌بندی باز شود، باید مجدداً با گریس محافظ و پوشش پلاستیکی آنتی‌استاتیک بازبسته‌بندی گردد.

در فرآیند نصب، هم‌راستایی دقیق محورها با ابزار اندازه‌گیری تراز دیجیتال الزامی است. برای گرم‌کردن پیش از نصب، دما نباید از ۱۰۰ درجه سانتی‌گراد تجاوز کند تا ساختار متالورژیکی قفسه آسیب نبیند. استفاده از روانکار NLGI-2 با پایه لیتیم و ضریب اصطکاک پایین در بار اولیه توصیه می‌شود. روانکاری دوره‌ای باید هر ۱۵۰۰ ساعت کار بررسی و در صورت تغییر رنگ یا آلودگی ذرات فلزی، گریس جایگزین شود. ثبت تمامی پارامترهای راه‌اندازی شامل دمای سطح، ارتعاش، و نویز در سوابق نگهداری الزامی است. در بررسی‌های دوره‌ای، اندازه‌گیری لقی محوری و شعاعی طبق استاندارد ISO 1132 باید انجام شود تا از تطابق با مقادیر مجاز انحراف اطمینان حاصل گردد و در صورت تجاوز از حد سایش تعریف‌شده در مستندات سازنده، تعویض برنامه‌ریزی‌شده انجام گیرد.

تلورانس‌های نصب

در نصب یاتاقان SAF 22528، تلورانس‌های مکانیکی به‌گونه‌ای انتخاب می‌شوند که ضمن تضمین پایداری در بارهای ترکیبی، از لقی یا چسبندگی بیش از حد جلوگیری گردد. برای اتصال بر روی شفت‌های مخروطی با آداپتور، محدوده مناسب فیت بین j6 تا k6 در نظر گرفته می‌شود تا در حالت چرخش رینگ داخلی، نیروی اصطکاک انتقالی به حداقل برسد. برای محفظه چدنی هوزینگ، تلورانس محل نصب بین H7 تا G7 توصیه می‌شود تا هم پایداری مکانیکی و هم قابلیت جبران انبساط حرارتی در دماهای عملیاتی بالا حفظ شود. در بارهای شعاعی بالا، انطباق اندکی سفت‌تر (k6) عملکرد بهتری ایجاد می‌کند، در حالی که در بارهای ضربه‌ای ترکیبی، فیت آزادتر (j6) از ترک یا تنش نقطه‌ای جلوگیری می‌کند.

انبساط حرارتی ناشی از کارکرد در دمای ۷۰ تا ۹۰ درجه سانتی‌گراد باید در طراحی تلورانس لحاظ شود و در این شرایط، فاصله شعاعی نهایی پس از نصب نباید کمتر از مقدار استاندارد درج در کاتالوگ کارخانه باشد. روش‌های مجاز مونتاژ شامل پرس مکانیکی با نیروی کنترل‌شده یا گرم‌سازی با حلقه گرمایی یکنواخت است و استفاده از ضربه مستقیم کاملاً ممنوع است. رعایت رواداری محوری بین ±۰٫۰۵ میلی‌متر از محور مرجع و کنترل لقی شعاعی نهایی برای جلوگیری از ارتعاش در شروع کار از الزامات حیاتی نصب به‌شمار می‌رود.

صنایع استفاده‌کننده

یاتاقان‌های سری SAF کاربرد گسترده‌ای در صنایع دارند و انتخاب دقیق نوع مناسب آن‌ها به عملکرد ایمن و پایدار مجموعه‌های مکانیکی کمک می‌کند. جدول زیر نمونه‌ای از صنایع اصلی مصرف‌کننده این مدل را نشان می‌دهد:

با توجه به تنوع کاربری این مدل، مطالعه تجربیات کاربران صنعتی و ثبت موارد خاص‌تر در سایت به ارتقای دانش فنی و شناسایی کاربردهای کمترشناخته‌شده کمک مؤثری می‌کند.
