یاتاقان SKF SAF 224

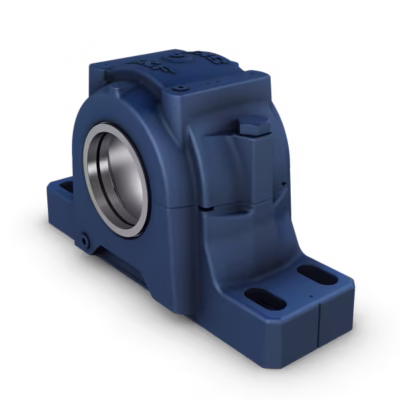

یاتاقان اس کا اف SAF 224 یک هوزینگ پلامر بلاک شکافته بدون بلبرینگ است که از نظر طراحی برای نصب و نگهداری بیرینگ‌های بشکه‌ای غلتکی در شرایط کاری متوسط تا سنگین توسعه یافته است. بدنه این هوزینگ از چدن خاکستری با ساختار شکافته دو‌تکه ساخته شده و امکان دسترسی سریع به بلبرینگ و اجزای داخلی را فراهم می‌کند. به‌دلیل طراحی سازگار با استاندارد SAF، این یاتاقان در رده صنعتی پشتیبان‌های سیستم‌های دوار طبقه‌بندی می‌شود و برای انتقال یکنواخت بار شعاعی و محوری طراحی شده است. از نقاط قوت این محصول می‌توان به ظرفیت تحمل بالای بار، قابلیت روانکاری مطمئن، سهولت در مونتاژ و تعمیر، و سازگاری با انواع بیرینگ استاندارد اشاره کرد. عملکرد این هوزینگ بر پایه پایداری مکانیکی بالا، توزیع یکنواخت نیرو و مقاومت در برابر ارتعاش طراحی شده و در شرایط محیطی مختلف از جمله محیط‌های صنعتی بسته و باز عملکرد قابل‌اطمینانی دارد.

تحلیل جامع پسوندهای مرتبط

پسوندهای مدل‌های هوزینگ‌های سری SAF توسط اس کا اف برای شناسایی ویژگی‌های خاص هر نوع هوزینگ و امکانات جانبی آن مورد استفاده قرار می‌گیرند. این پسوندها مشخص‌کننده عواملی مانند نوع آب‌بند، جنس پوشش سطحی، روش روانکاری، یا ابعاد تغییر یافته برای کاربردهای ویژه هستند و نقش مهمی در تعیین عملکرد مکانیکی و قابلیت اطمینان تجهیز دارند. جدول زیر تعدادی از پسوندهای رایج در این مدل را نشان می‌دهد:

دو پسوند T و C از پرکاربردترین گزینه‌ها برای مدل SAF 224 هستند. پسوند T معمولاً در صنایع شیمیایی و غذایی استفاده می‌شود که دما و رطوبت محیط بالا بوده و نیاز به مقاومت در برابر حرارت وجود دارد. پسوند C در تجهیزات حمل مواد معدنی یا صنایع فولاد کاربرد دارد، زیرا وجود بخارات خورنده یا ذرات فلزی سبب نیاز به محافظت سطحی مضاعف می‌شود.

کاربردهای رایج

هوزینگ اس کا اف SAF 224 به‌طور گسترده در نوار نقاله‌های سنگین، محورهای محرک پمپ‌های صنعتی، خطوط انتقال مواد و غلتک‌های کارخانه‌های سیمان استفاده می‌شود. در نوار نقاله‌ها به‌دلیل بارهای متناوب شعاعی و لرزش‌های محیطی، طراحی دو‌تکه شکافته هوزینگ امکان تعویض سریع بیرینگ را فراهم می‌کند. در پمپ‌های بزرگ، قابلیت تحمل بار محوری ناشی از فشار سیال و پایداری در دمای بالا از دلایل انتخاب این مدل است. همچنین در خطوط تولید سیمان که گردوغبار شدید وجود دارد، نوع آب‌بندی قوی این مدل مانع ورود ذرات به داخل محفظه بلبرینگ می‌شود و عمر کاری را افزایش می‌دهد.

نکات نگهداری و نصب

در شرایط استاندارد نگهداری، دمای محیط انبار باید بین ۰ تا ۴۰ درجه سانتی‌گراد و رطوبت نسبی کمتر از ۶۵ درصد باشد. وجود تهویه مناسب برای جلوگیری از تراکم بخار و تماس با بخارات اسیدی یا فلزی الزامی است. بسته‌بندی اولیه هوزینگ شامل پوشش ضد‌زنگ روغنی درون جعبه‌های چوبی یا مقوایی آب‌بند است. در صورت نگهداری طولانی‌مدت، بازبینی و چرخش دوره‌ای موجودی (هر ۶ ماه یک‌بار) انجام می‌شود. هنگام بازشدن بسته‌بندی پیش از موعد مصرف، بازبسته‌بندی با مواد ضد‌خوردگی و بسته‌های رطوبت‌گیر توصیه می‌شود.

در زمان نصب، هم‌راستایی دقیق محور با بدنه هوزینگ لازم است تا از تنش‌های غیر‌محوری جلوگیری شود. گرم‌کردن بیرینگ پیش از نصب باید در محدوده ۸۰ تا ۱۰۰ درجه سانتی‌گراد صورت گیرد و از وارد آوردن ضربه مستقیم به سطح رینگ‌ها جلوگیری شود. روانکار اولیه معمولاً گریس صنعتی نوع NLGI 2 با ویسکوزیته متوسط است که برای دمای کاری تا ۱۲۰ درجه سانتی‌گراد مناسب است. بازبینی دوره‌ای روانکار هر ۱۰۰۰ ساعت عملکرد یا طبق شرایط محیط انجام می‌شود. پس از نصب، کنترل لقی شعاعی و محوری، بررسی نویز و دمای عملکرد اولیه ضروری است. تمام اطلاعات مربوط به بازبینی‌های اولیه و دوره‌ای باید ثبت و براساس دستورالعمل سازنده تحلیل شود تا در زمان توقف برنامه‌ریزی‌شده، حدود سایش مجاز و زمان تعویض به‌طور مستند تعیین گردد.

تلورانس‌های نصب

در نصب یاتاقان اس کا اف SAF 224، تلورانس فیت بیرینگ روی محور معمولاً در محدوده h7 تا k6 انتخاب می‌شود تا توازن لازم بین تثبیت و سهولت مونتاژ حفظ شود. تلورانس جای‌گیری در محفظه هوزینگ معمولاً بر اساس کلاس H7 طراحی می‌شود تا لقی شعاعی استاندارد حفظ شود. انتخاب تلورانس باید با توجه به نوع بار انجام شود؛ برای بارهای شعاعی سنگین یا ترکیبی، فیت محکم‌تر لازم است در حالی‌که برای بارهای ضربه‌ای یا محوری متغیر، کمی لقی مجاز در فیت داخلی به پایداری سیستم کمک می‌کند.

در صورتی که رینگ داخلی دوران داشته باشد، فیت تنگ‌تر روی محور الزامی است تا از لغزش جلوگیری شود، اما در حالت ثابت بودن رینگ داخلی، فیت آزادتر مناسب‌تر است. انبساط حرارتی ناشی از دمای کاری تا ۱۰۰ درجه سانتی‌گراد باید در نظر گرفته شود تا از گیرپاژ جلوگیری گردد. روش‌های مجاز مونتاژ شامل پرس مکانیکی دقیق، گرم‌کردن یکنواخت و استفاده از بوش‌های محافظ است. ضربه مستقیم یا سرد کردن شدید غیرمجاز است. رواداری محوری در نصب باید کمتر از ۰.۲ میلی‌متر و لقی شعاعی پس از نصب در حدود مقادیر توصیه‌شده سازنده حفظ شود، زیرا هرگونه انحراف موجب کاهش عمر یا افزایش نویز ارتعاشی خواهد شد.

صنایع استفاده‌کننده

این نوع هوزینگ در گستره وسیعی از صنایع مورد استفاده قرار می‌گیرد و انتخاب صحیح آن تأثیر مستقیمی بر کارایی، طول عمر و هزینه نگهداری تجهیزات دارد. جدول زیر برخی از صنایع رایج مصرف‌کننده این یاتاقان را نشان می‌دهد:

آریا بیرینگ از شما دعوت می‌کند در صورت تجربه یا مشاهده کاربردهای خاص‌تر این مدل در تجهیزات صنعتی کمترشناخته‌شده، نظرات و اطلاعات تکمیلی خود را ثبت نمایید تا محتوای فنی این مجموعه کامل‌تر شود.
