رولبرینگ مخروطی SKF BT4B 334014 BG/HA1VA901

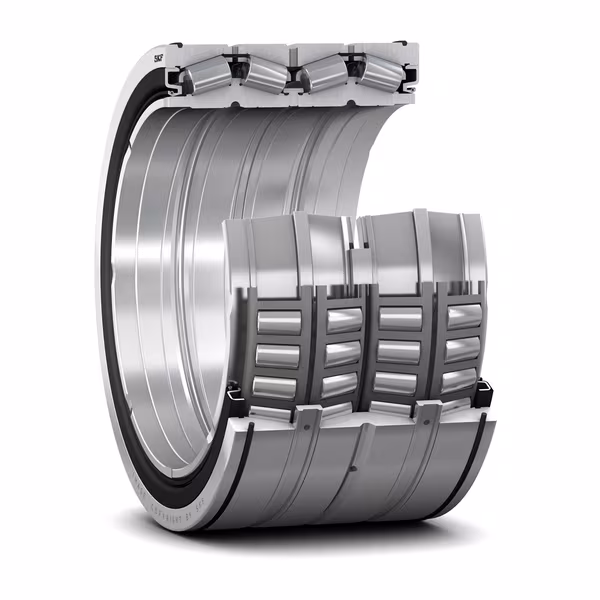

رولبرینگ مخروطی اس کا اف BT4B 334014 BG/HA1VA901 جزو بیرینگ‌های صنعتی با دقت بالا و ظرفیت تحمل بار سنگین است که به دلیل طراحی سازه‌ای ویژه، امکان تحمل همزمان بارهای شعاعی و محوری را فراهم می‌کند. این بیرینگ دارای چهار ردیف رولر مخروطی است که موجب توزیع یکنواخت تنش و افزایش طول عمر کاری در شرایط کاری پیوسته و سنگین می‌شود. ساختار بیرینگ به گونه‌ای است که حلقه‌های داخلی و خارجی با دقت بر اساس استانداردهای ابعادی تولید می‌شوند و رولرها از جنس فولاد آلیاژی سختکاری‌شده با پوشش مقاوم در برابر سایش ساخته شده‌اند. این مدل به دلیل ابعاد نسبتا بزرگ، اغلب در صنایع سنگین و تجهیزات با سرعت چرخش پایین یا متوسط به کار می‌رود و از نظر صنعتی در دسته بیرینگ‌های ویژه انتقال قدرت بالا طبقه‌بندی می‌شود. مهم‌ترین ویژگی این بیرینگ عملکرد پایدار در برابر شوک‌های مکانیکی، توزیع بهینه بار، امکان کارکرد طولانی مدت بدون خرابی و مقاومت در محیط‌های صنعتی با بارهای ترکیبی است.

از دیگر مزیت‌های رولبرینگ مخروطی اس کا اف BT4B 334014 BG/HA1VA901 می‌توان به طراحی چندردیفه آن اشاره کرد که با کاهش اصطکاک داخلی و بهبود سیستم روانکاری، نقش بسزایی در کاهش دمای عملیاتی و افزایش بازدهی تجهیزات دارد. استفاده از قفسه‌های تقویت‌شده و سیستم آب‌بندی پیشرفته موجب پایداری دمای عملکرد و جلوگیری از ورود ذرات آلاینده به داخل بیرینگ می‌شود. این محصول مطابق با استانداردهای جهانی و الزامات کیفیتی صنایع سنگین، تولید و کنترل می‌شود و به دلیل تثبیت ابعادی مناسب، امکان نصب دقیق و بهره‌برداری مطمئن در ماشین‌آلات حساس را تضمین می‌کند. کارایی بالا، نگهداری آسان و سازگاری با روانکارهای تخصصی صنعتی از دیگر خصوصیات بارز این بیرینگ است که باعث شده در بخش‌های کلیدی صنعت و ماشین‌آلات انتقال قدرت مورد توجه مهندسین قرار گیرد.

تحلیل جامع پسوندهای مرتبط

پسوندهای درج‌شده بعد از شماره فنی بیرینگ، به طور معمول مشخص‌کننده ویژگی‌های خاص فنی در طراحی، جنس و کارکرد بیرینگ هستند و راهنمای فنی مهمی برای شناسایی دقیق‌تر محصول و تطبیق آن با نیازهای تخصصی هر کاربری محسوب می‌شوند. این پسوندها ضمن کاهش احتمال خطا در انتخاب و جایگزینی بیرینگ، موجب افزایش ایمنی و کارایی سیستم خواهند شد.

پسوندهای “BT4B” و “VA901” از متداولترین پسوندهای مورد استفاده در این مدل هستند. پسوند “BT4B” نشان‌دهنده طراحی چهار ردیفه است که غالبا در خطوط نورد فولاد، محورهای قطار، تجهیزات معدن و گیربکس‌های صنعتی با فشار کاری بالا استفاده می‌شود چرا که وجود چهار ردیف رولر تحمل بار ترکیبی (شعاعی و محوری) را به طور چشمگیری تقویت می‌نماید. پسوند “VA901” بیشتر در کاربردهای محیطی با گرد و غبار شدید یا شرایط روغن‌کاری مخصوص، مانند معدن یا کارخانه‌های سیمان مورد استفاده قرار می‌گیرد تا از ورود آلودگی و کاهش عمر بیرینگ پیشگیری گردد.

کاربردهای رایج

این بیرینگ معمولا در تجهیزات نورد صنایع فولاد، ماشین‌آلات حمل مواد خام در معادن، گیربکس‌های صنعتی بزرگ، چرخ و محور قطارها، توربین‌های بادی با ابعاد صنعتی، و تجهیزات پرس و شکل‌دهی فلزات استفاده می‌شود. دلیل فنی استفاده از این بیرینگ در دستگاه‌های یادشده، توان تحمل بارهای ترکیبی بسیار بالا هم به صورت شعاعی و هم محوری، پایداری ابعادی در شرایط کاری سخت و دمای بالا، و سازگاری با محیط‌های دارای آلودگی یا گرد و غبار است. همچنین در ماشین‌آلات معدن به دلیل شوک‌های دینامیکی متعدد، بهره‌گیری از بیرینگ چهار ردیفه با قفسه تقویت‌شده موجب افزایش قابل توجه عمر کاری و کاهش توقف‌های اضطراری می‌شود. در خطوط نورد فولاد، قابلیت توزیع تنش یکنواخت و تحمل نیروهای فشاری موجب بهبود عملکرد پیوسته و کاهش خرابی‌های ناگهانی می‌گردد.

نکات نگهداری و نصب

برای نگهداری استاندارد رولبرینگ مخروطی اس کا اف BT4B 334014 BG/HA1VA901، باید بیرینگ در دمای محیطی 10 تا 40 درجه سلسیوس و رطوبت نسبی کمتر از 60 درصد در محیط خشک، بدون تماس با بخار مواد خورنده یا گرد و غبار فلزی ذخیره شود. انبار باید دارای تهویه کافی و به دور از مواد شیمیایی یا منابع رطوبت باشد. بسته‌بندی اولیه بیرینگ به صورت وکیوم یا جعبه‌ مخصوص ضد رطوبت است و در صورت بازشدن قبل از زمان مقرر نصب، لازم است بیرینگ با همان استاندارد اولیه مجدداً بسته‌بندی و ذخیره گردد. در انبارداری طولانی مدت، توصیه می‌شود بیرینگ‌ها طبق برنامه زمانی مشخص حداقل هر شش ماه یک‌بار با چرخش دستی بررسی و از زنگ‌زدگی ناخواسته پیشگیری شود.

در هنگام نصب، هم‌راستایی دقیق محورها و استفاده از ابزار مخصوص بیرینگ الزامی است. دمای مجاز برای گرم‌ کردن بیرینگ جهت نصب، نباید از 120 درجه سلسیوس بیشتر باشد. از وارد آوردن ضربه مستقیم به حلقه‌ها یا رولرها اجتناب گردد و فرآیند مونتاژ حتماً با استفاده از ابزار مناسب انجام شود. روانکار معرفی‌شده بر اساس کلاس ویسکوزیته ISO VG100 تا VG220 و متناسب با دمای محیط انتخاب می‌شود و می‌توان از گریس یا روغن صنعتی مرغوب بسته به شرایط عملیاتی بهره برد. روانکاری اولیه باید به طور یکنواخت و کامل انجام شده و در فواصل معین طبق دفترچه‌های فنی بررسی یا تعویض گریس صورت پذیرد، همچنین میزان آلودگی روانکار نباید از مقادیر مجاز استاندارد عبور کند. پس از نصب، لازم است میزان لقی شعاعی و محوری ثبت گردد و دمای عملکرد بیرینگ در ساعات اولیه بهره‌برداری کنترل شود. همه رویدادهای نصب و آزمون باید در سوابق نگهداری تجهیز ثبت شوند و طبق برنامه تدوین‌شده، بازبینی‌های دوره‌ای و تعویض بیرینگ مطابق با معیارهای سایش مجاز و محدودیت‌های تعیینی شرکت سازنده انجام گیرد.

تلورانس‌های نصب

برای نصب رولبرینگ مخروطی اس کا اف BT4B 334014 BG/HA1VA901 روی شفت، رعایت تلورانس‌های دقیق بر اساس استاندارد ISO 286 لازم است. بیرینگ‌های چهار ردیفه به دلیل تکیه بر حلقه داخلی برای انتقال نیرو، معمولا با تلورانس انطباقی k5 یا m5 روی شفت نصب می‌شوند تا علاوه بر جلوگیری از حرکت محوری ناخواسته، لقی داخلی مورد نیاز طبق استاندارد ISO 492 حفظ گردد. در مقابل، حلقه بیرونی در اغلب موارد در محفظه با تلورانس H7 یا J7 جا زده می‌شود تا همزمان با حفظ هم‌راستایی کلی سیستم، تعویض و کنترل فنی بیرینگ بدون آسیب‌دیدگی اضافی انجام شود.

در تجهیزات با بارهای شعاعی غالب و شوک‌های مکانیکی موقت، انتخاب تلورانس سفت‌تر برای شفت و مقداری آزادتر در محفظه مزیت دارد. اگر رینگ داخلی چرخشی باشد، باید تلورانس سفت‌تری برای فیت اعمال گردد تا از هرگونه لغزش یا جابه‌جایی جلوگیری شود. همچنین در نصب‌هایی که با تغییرات دمایی مواجه هستند، تاثیر انبساط حرارتی باید در نظر گرفته شود؛ در این شرایط اختلاف اندازه شفت و محفظه نسبت به ابعاد سرد کمی کاهش می‌یابد و باید پیش‌بینی لازم در انتخاب فیت انجام پذیرد تا از گیرپاژ یا ایجاد لقی ناخواسته پرهیز شود.

رواداری محوری در زمان نصب باید مطابق با مقدار تعیین‌شده توسط شرکت سازنده انجام گیرد تا لقی داخلی بیرینگ پس از مونتاژ در حد محدوده مجاز استاندارد باقی بماند. استفاده از روش‌های مونتاژ ترکیبی، مانند گرم‌ کردن بیرینگ قبل از نصب روی شفت و استفاده از پرس هیدرولیک برای جا انداختن در محفظه توصیه می‌شود. تست لرزش، کنترل دمای اولیه و بررسی لقی شعاعی پس از نصب بر اساس ISO 492 و استاندارد DIN لازم است تا از عملکرد مناسب سیستم اطمینان حاصل گردد.
