رولبرینگ مخروطی SKF BT4B 331625 E/C800

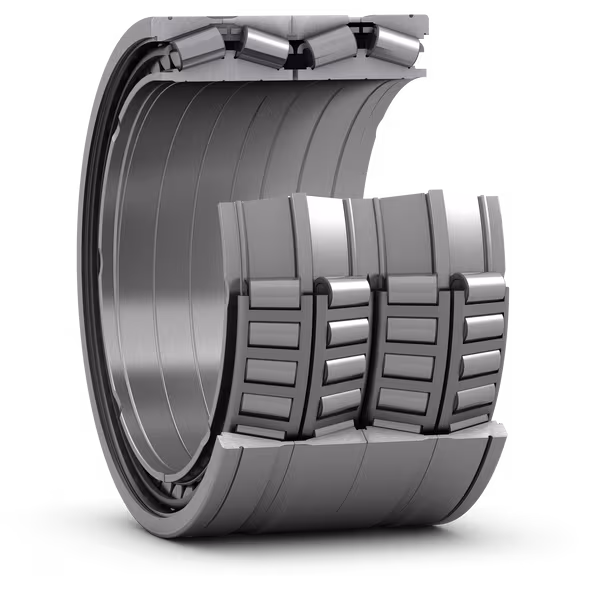

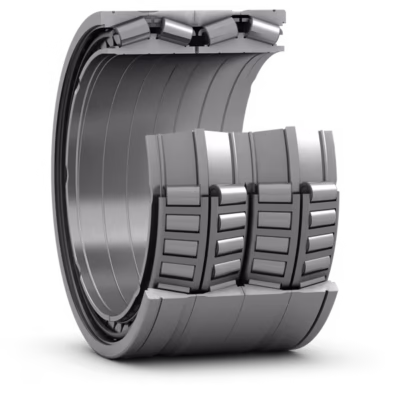

رولبرینگ مخروطی اس کا اف BT4B 331625 E/C800 یک محصول صنعتی چهار ردیفه با طراحی ویژه برای کاربردهای سنگین است. این بیرینگ از خانواده رولبرینگ‌های مخروطی چندردیفه بوده و ساختار آن شامل چهار ردیف رولر مخروطی متقارن است که امکان تحمل همزمان بار شعاعی و بار محوری سنگین را در هر دو جهت برای شافت یا محور فراهم می‌کند. ابعاد بزرگ و نسبت طول به قطر مناسب این بیرینگ به خوبی برای نصب روی شافت‌های صنعتی بزرگ و سیستم‌های فشرده طراحی شده است. طبقه‌بندی این بیرینگ معمولا در گروه رولبرینگ‌های متناسب با شرایط بارگذاری بالا در ماشین‌آلات راه‌سازی، نورد فلزات و تجهیزات معدنی قرار می‌گیرد. ویژگی مهم این مدل، تقسیم یکنواخت نیرو و پایداری عملکرد حتی تحت بارهای شوکی یا بار ترکیبی است که باعث افزایش دوام و کاهش احتمال سایش غیرعادی می‌شود. استفاده از مواد اولیه با کیفیت و کنترل دقیق ابعادی، این بیرینگ را برای کاربری‌های مستمر و پرتنش مناسب کرده، به گونه‌ای که عملکرد یکنواخت و اطمینان بالا حتی در سرعت‌های نسبتا پایین تا متوسط و شرایط نامساعد محیطی تضمین می‌شود.

مهندسی دقیق سطح‌های تماس و بهینه‌سازی هندسه رولرها و شیارها باعث کاهش اصطکاک، صرفه‌جویی در مصرف روانکار و کاهش گرمای تولیدی در حین کارکرد شده است. این موارد موجب افزایش عمر مفید و بازدهی کل سیستم می‌شود. علاوه بر این، این محصول با توجه به استانداردهای جهانی طراحی و تولید شده و با رعایت الزامات فنی عرضه می‌گردد که مصرف‌کنندگان را قادر می‌سازد در صنایع مختلف و کاربردهای حساس با اطمینان از کیفیت و سازگاری، از آن استفاده کنند. ساختار چندردیفه و بهره‌گیری از قفسه‌های مقاوم و دقیق، ظرفیت تحمل بار و پایداری عملیاتی بی‌نظیری ایجاد کرده که نقطه قوت ویژه این بیرینگ تلقی می‌شود.

تحلیل جامع پسوندهای مرتبط

وجود پسوندها در شناسه رولبرینگ‌های اس کا اف به شناسایی ویژگی‌های خاص هر بیرینگ کمک می‌کند و این امکان را فراهم می‌سازد که ویژگی‌های فنی مهم مانند نوع قفسه، کلاس دقت، آب‌بندی یا تغییرات مربوط به جنس مواد به‌راحتی مشخص شوند. انتخاب صحیح پسوندها باعث اطمینان از سازگاری بیرینگ با شرایط عملیاتی، طول عمر بالاتر و بهینه‌سازی عملکرد دستگاه می‌گردد.

دو پسوند E و C800 بسیار پرکاربرد هستند. پسوند E بیشتر در صنایعی مانند فولاد و معادن که به ظرفیت بارگذاری بسیار بالا نیاز است استفاده می‌گردد، زیرا هندسه داخلی تقویت‌شده آن موجب تحمل بهتر بارهای شدید و افزایش دوام بیرینگ می‌شود. پسوند C800 با تعیین لقی داخلی خاص، در شرایطی مانند سیستم‌های نورد یا گیربکس‌های پرس وزن سنگین که نیاز به کنترل دقیق لقی و تنظیم واکنش بیرینگ در برابر انبساط حرارتی دارند، اهمیت ویژه‌ای دارد.

کاربردهای رایج

رولبرینگ مخروطی چهار ردیفه اس کا اف BT4B 331625 E/C800 معمولا در ماشین‌آلات نورد ورق‌های فولادی و آلومینیوم به دلیل ظرفیت تحمل بار بالا، پایداری و دوام زیاد به کار می‌رود. همچنین در گیربکس‌های صنعتی سنگین و محورهای انتقال قدرت ماشین‌آلات راهسازی و معدنی نیز دیده می‌شود، جایی که امکان انتقال همزمان بارهای محوری و شعاعی سنگین الزامی است. این بیرینگ در تجهیزات حمل مواد مانند رولرهای کانوایر سنگین و تاندم تراک‌ها کاربرد دارد، چون کنترل دقیق لقی و استحکام ساختاری باعث کاهش ارتعاش و افزایش ایمنی عملکرد می‌شود. استفاده در سیستم‌های پرس و تجهیزات ریخته‌گری هم به دلیل قابلیت تحمل شوک‌های ناگهانی و بارگذاری متغیر رایج است.

نکات نگهداری و نصب

نگهداری استاندارد این بیرینگ باید در محیطی با دمای متعادل بین 0 تا 40 درجه سانتی‌گراد و رطوبت نسبی کمتر از 60 درصد انجام شود. محیط انبار باید خشک، بدون گرد و غبار فلزی و عاری از مواد خورنده یا بخارات شیمیایی باشد. تهویه مناسب الزامی است و بیرینگ باید در بسته‌بندی اصلی خود که به طور معمول پلاستیکی و ضد رطوبت و آلودگی است نگهداری شود. در صورت بازشدن زودهنگام، بیرینگ باید در بسته‌بندی مجدد با شرایط مشابه و تاریخ‌گذاری عمر مفید ذخیره‌سازی مجدد گردد. چرخش دوره‌ای موجودی الزامی بوده و عدم انبارش طولانی مدت بدون بررسی وضعیت فیزیکی و روانکار توصیه می‌شود.

در نصب بیرینگ، هم‌راستایی کامل محورها باید رعایت گردد و استفاده از ابزارهای مجاز مانند پرس هیدرولیک، گرم‌کن القایی و ابزار تراز دقیق الزامی است. گرم کردن بیرینگ برای نصب تا حداکثر 120 درجه سانتی‌گراد مجاز است. ضربه مستقیم یا استفاده از چکش فلزی برای مونتاژ ممنوع بوده و فقط باید از روانکار توصیه‌شده با کلاس ویسکوزیته مناسب (مانند ISO VG 150 یا VG 220 بر اساس کاتالوگ اس کا اف و دمای کاری) استفاده شود. روش روانکاری معمولا با گریس صنعتی یا روغن صنعتی با حداقل سطح آلودگی در حد استاندارد DIN 51825 انجام می‌شود. بازبینی لقی شعاعی و محوری و کنترل نویز یا ارتعاش پس از نصب الزامی است. هرگونه افزایش دمای غیرعادی، نشانه عدم نصب صحیح یا آلودگی روانکار است و باید ثبت و پیگیری گردد. کنترل دوره‌ای وضعیت بیرینگ و تعویض آن طبق برنامه بازبینی توصیه‌شده در استانداردهای صنعتی یا دستورالعمل اس کا اف انجام می‌شود و معیار سایش و تعویض، اندازه‌گیری دقیق لقی و ثبت مقادیر در سوابق است.

تلورانس‌های نصب

برای نصب این نوع بیرینگ روی شفت، انتخاب تلورانس مناسب اهمیت زیادی دارد. طبق استاندارد ISO 286، تلورانس فیت بیرینگ روی شفت باید به گونه‌ای انتخاب شود که رینگ داخلی به واسطه بار شعاعی و بارگیری ترکیبی ثابت باقی بماند و دچار لغزش نشود. معمولا تلورانس‌های k5، m5 یا n6 برای این منظور در محورهای پرقدرت در نظر گرفته می‌شود تا تطابق مناسبی با شرایط بار دینامیکی، بار محوری و جلوگیری از هرگونه حرکت چرخشی ناخواسته رینگ داخلی ایجاد گردد. سطح شفت باید کاملا ماشین‌کاری شده، صیقلی و از نظر اندازه با دقت استاندارد DIN 617 تهیه شود.

برای نصب بیرینگ در محفظه، انتخاب تلورانس نیز نقش اساسی دارد. بر اساس استاندارد ISO 492 و دیتاشیت اس کا اف، اغلب از تلورانس‌های H7، J7 یا JS7 برای قرار گرفتن رینگ بیرونی استفاده می‌شود. اگر بار شعاعی وارد محفظه می‌شود یا بارگذاری شوکی یا متناوب داریم، استفاده از تلورانس تنگ‌تر مانند K7 توصیه می‌شود. این موضوع باید همزمان با ملاحظات حرارتی سنجیده شود، چراکه انبساط حرارتی پوسته می‌تواند باعث افزایش لقی شعاعی یا ایجاد گیرپاژ گردد. همواره باید از روش مونتاژ مناسب (پرس یا گرم‌کردن کنترل شده) با حداقل تنش حرارتی و مکانیکی استفاده شود.

شرایط بار موثر در انتخاب تلورانس است. زمانی که رینگ داخلی بیرینگ ثابت است و رینگ خارجی می‌چرخد، باید تلورانس‌های بسته‌تر برای رینگ متحرک انتخاب شود تا از لغزش جلوگیری گردد. در شرایط بار ترکیبی شعاعی و محوری یا شوک بار سنگین لازم است مقدار لقی محوری و شعاعی نهایی پس از نصب با ابزارهای دقیق اندازه‌گیری و ثبت شود تا از عملکرد بهینه اطمینان حاصل گردد. طبق استانداردهای ISO و DIN، کنترل مقدار نهایی لقی و جلوگیری از لقی ناخواسته یا گیرپاژ برای افزایش عمر بیرینگ و جلوگیری از خرابی زودهنگام ضروری است.

صنایع استفاده‌کننده

تنوع کاربرد بیرینگ‌های چهار ردیفه مخروطی ویژگی مهمی است و انتخاب درست آن در صنایع مختلف نقش حیاتی در افزایش دوام، کاهش هزینه نگهداری و ارتقا عملکرد تجهیزات ایفا می‌کند.
