رولبرینگ مخروطی SKF BT4B 331123 DG/HA1

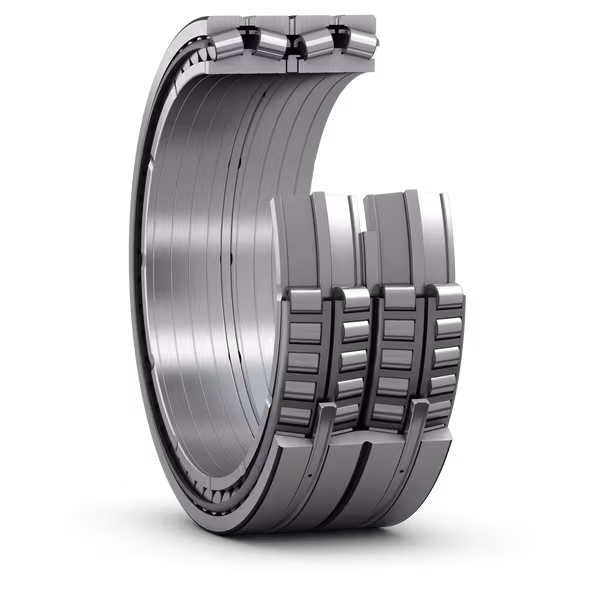

رولبرینگ مخروطی اس کا اف BT4B 331123 DG/HA1 از جمله بیرینگ‌های چهارردیفه‌ی غلتکی مخروطی به‌حساب می‌آید که برای پشتیبانی از بارهای شعاعی و محوری سنگین در مجموعه‌های دوار و ماشین‌آلات بزرگ طراحی شده است. این بیرینگ معمولاً دارای ساختار پیچیده چهار ردیف غلتک مخروطی بوده و با توجه به ابعاد بزرگ خود، در ماشین‌آلات صنعتی عمده نظیر آسیاب‌های نورد، صنایع فولاد و حمل مواد کاربرد دارد. ترکیب خاص زاویه‌های مسیر غلتک و طراحی اجزای داخلی، این مدل را از نظر تحمل بار و قابلیت جداسازی رینگ‌ها و اجزای غلتشی در هنگام نصب یا سرویس‌دهی متمایز می‌کند. قطر داخلی و خارجی، عرض بیرینگ و مشخصات ابعادی دقیق مطابق استانداردهای بین‌المللی باعث شده‌اند که این مدل در رده صنعتی رولبرینگ‌های بزرگ برای کاربردهای تخصصی قرار گیرد.

مزیت اصلی رولبرینگ مخروطی اس کا اف BT4B 331123 DG/HA1 در تحمل همزمان بارهای شعاعی و محوری، عمر کاری طولانی در شرایط کاری سنگین، دقت مناسب در عملکرد و کاهش میزان سایش تحت بار زیاد است. به علاوه، قابلیت جدا شدن قطعات و انجام سرویس آسان، عملکرد روان و یکنواخت و سازگاری با شرایط دمایی و سرعت‌های متنوع، سبب شده این بیرینگ برای کاربردهای متنوعی قابل استفاده باشد. وجود پسوندهای اختصاصی در انتهای نام محصول نیز نشانه گر ویژگی‌های فنی ویژه مانند دقت ساخت، نوع روانکاری اولیه، نحوه قفسه‌بندی، یا طراحی اختصاصی برای شرایط خاص محیطی است.

تحلیل جامع پسوندهای مرتبط

پسوندها در نام‌گذاری محصولات اس کا اف نقش کلیدی در تعیین ویژگی‌های اختصاصی هر بیرینگ دارند و برای تولیدکننده و مصرف‌کننده ابزاری کاربردی جهت شناسایی سریع مشخصات کلیدی و تفاوت فنی هر مدل به‌شمار می‌روند. این پسوندها جزئیات دقیق مربوط به طراحی، مواد، تلورانس، آب‌بندی، نوع قفسه یا موارد خاص بهره‌برداری را بیان می‌کنند و راهنمای مناسبی در انتخاب بیرینگ متناسب با نیاز صنعتی خاص فراهم می‌نمایند.

دو پسوند پرکاربرد در این مدل شامل DG و HA1 هستند. پسوند DG معمولا در کاربردهایی که آلودگی محیطی بالاست یا نیاز به حفاظت ویژه از روانکار وجود دارد مانند واحدهای نورد و تجهیزات فولادسازی به‌کار می‌رود تا با استفاده از آب‌بندی موثر، از نفوذ گرد و غبار و رطوبت جلوگیری گردد. پسوند HA1 نیز در کاربردهایی نظیر ماشین‌آلات حمل مواد و تجهیزات صنعتی که تحمل دمای بالا و قدرت مکانیکی قفسه اهمیت دارد مورد استفاده است چون با افزایش استحکام قفسه، از تغییر شکل یا آسیب قفسه در بارهای بالا جلوگیری می‌کند.

کاربردهای رایج

رولبرینگ مخروطی اس کا اف BT4B 331123 DG/HA1 معمولا در خطوط نورد فولاد، تجهیزات سنگین حمل و نقل مواد، آسیاب‌های غلتکی و گیربکس‌های بزرگ استفاده می‌شود. در خطوط نورد، این بیرینگ قادر به تحمل همزمان بارهای شدید شعاعی و محوری ناشی از فشردن و شکل‌دهی مواد فلزی است، که نیاز به پایداری و دوام بالا دارد. در تجهیزات حمل مواد و گیربکس‌های صنعتی بزرگ نیز به دلیل تامین روانی حرکت، عمر زیاد و مقاومت در برابر ضربه و بار ناگهانی، این بیرینگ انتخاب می‌شود. همچنین، در صنایع معدن و ماشین‌آلات ساختمانی که تنش‌های کاری بالا و محیط آلودگی غالب است، کاربرد این بیرینگ به دلیل تحمل پذیری بالای آن رایج است.

نکات نگهداری و نصب

برای اطمینان از کارکرد صحیح رولبرینگ مخروطی اس کا اف BT4B 331123 DG/HA1 باید شرایط استاندارد نگهداری شامل دمای انبارش بین پنج تا سی و پنج درجه سانتیگراد و رطوبت نسبی کمتر از شصت درصد رعایت شود. محیط نگهداری نباید در معرض بخارات خورنده، مواد شیمیایی یا گردوغبار فلزی باشد و تهویه مناسب برای جلوگیری از تجمع نم یا آلودگی ضروری است. بسته‌بندی اولیه باید به صورت پلمب‌شده و غیرقابل نفوذ به رطوبت نگهداری شود. در صورت بازشدن زودهنگام یا انبار طولانی مدت، توصیه می‌شود طی بازه‌های ۶ ماهه بیرینگ با چرخش آرام آزمایش شود و در صورت نیاز، با روغن محافظ بازبسته‌بندی گردد.

هنگام نصب، رعایت هم‌راستایی دقیق محور و محفظه طبق استانداردهای تولیدکننده، استفاده از ابزارهای مجاز مونتاژ و عدم وارد آوردن ضربه مستقیم به اجزای بیرینگ الزامی است. در فرآیند گرم کردن، حداکثر دمای مجاز برای گرم‌کردن بیرینگ معمولاً تا صد و بیست درجه سانتیگراد تعیین شده است و روانکار پیشنهادی باید با کلاس ویسکوزیته مناسب و قابلیت تحمل دمای عملکرد انتخاب شود. روانکاری اولیه و دوره‌ای طبق توصیه‌های تولیدکننده باید با بررسی همیشگی سطح و آلودگی روانکار انجام گردد و بازبینی یا تعویض روانکار طبق برنامه منظم و در چرخه‌های تعیین‌شده صورت گیرد. پس از نصب، بررسی لقی شعاعی و محوری، تست ارتعاش و صدای عملکرد، کنترل اولیه دمای کارکرد و ثبت سوابق نگهداری مطابق دستورالعمل‌های صنعتی الزامی است. برنامه بازبینی و تعویض بیرینگ طبق مستندات سازنده و با توجه به حد سایش مجاز و معیارهای تحلیل لرزش بیرینگ باید تعیین شود.

تلورانس‌های نصب

انتخاب تلورانس نصب بیرینگ مخروطی اس کا اف BT4B 331123 DG/HA1 روی شفت به نوع بار وارد بر بیرینگ، نحوه چرخش حلقه داخلی و نیز استانداردهای بین‌المللی وابسته است. برای نصب بیرینگ روی شفت معمولاً از تلورانس‌های با انطباق تداخلی متوسط تا زیاد مانند k6، m6 یا n6 استفاده می‌شود به گونه‌ای که چرخش حلقه داخلی نسبت به شفت کاملاً صفر باشد و از لغزش جلوگیری گردد. در کاربردهایی با بارهای ضربه‌ای یا ترکیبی، انتخاب تلورانس تداخلی بیشتر موجب افزایش ایمنی و کاهش ریسک گردش رینگ داخلی نسبت به شفت می‌شود.

تلورانس نصب بیرینگ در محفظه یا هوزینگ متفاوت بوده و اگر رینگ بیرونی ثابت است، معمولاً توصیه می‌شود انطباق شل‌تری مانند H7 یا J7 انتخاب شود تا امکان جا زدن و خارج کردن بیرینگ در عملیات نگهداری وجود داشته باشد. اگر رینگ بیرونی در معرض دوران یا حرارت بالا قرار دارد، انطباق تداخلی بیشتری نظیر K7 به کار می‌رود. در هر دو حالت، باید تاثیرات انبساط حرارتی ناشی از اختلاف دمای کارکرد در نظر گرفته شود و افزایش تلورانس نصب با توجه به افزایش دایره کار بیرینگ مد نظر باشد. در عملیاتی که شوک یا ضربه شدید وجود دارد، الزام به تست لقی نهایی پس از نصب بر اساس توصیه سازنده بسیار مهم است.

برای مونتاژ بیرینگ چهارردیفه، روش‌های مجاز شامل پرس مکانیکی یا حرارت یکنواخت تا محدوده مجاز صد و بیست درجه سانتیگراد و در صورت ضرورت سرمایش رینگ‌ها با نیتروژن مایع است. ضربه مستقیم روی اجزای بیرینگ یا چرخش حلقه‌ها در حین نصب ممنوع است. رواداری‌های محوری و لقی شعاعی باید مطابق داده‌برگ بیرینگ و طبق استانداردهای ISO 492 و ISO 286 بررسی و ثبت گردد. پس از نصب، لقی نهایی باید در محدوده مجاز تعیین‌شده قرار گیرد تا از ایجاد صدا، لرزش یا سایش غیرعادی در بازه اولیه عملکرد جلوگیری شود.

صنایع استفاده‌کننده

رولبرینگ مخروطی اس کا اف BT4B 331123 DG/HA1 در طیف وسیعی از صنایع سنگین و نیمه‌سنگین مورد استفاده قرار می‌گیرد و انتخاب مناسب این بیرینگ تاثیر بسزایی در افزایش ایمنی، دوام و بهره‌وری تجهیزات صنعتی دارد چون هر صنعت متناسب با شرایط بارگذاری و محیطی، نیازمند ویژگی‌های منحصر به فردی از بیرینگ است.
