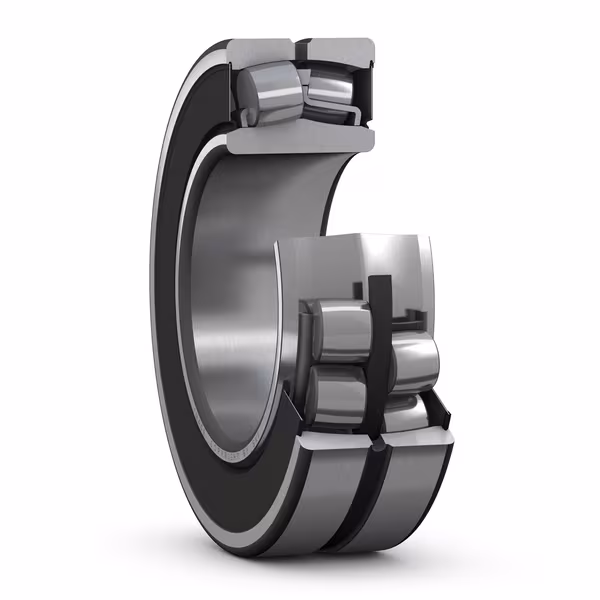

رولبرینگ بشکه‌ای SKF BS2-2317-2RSK/VT143

رولبرینگ بشکه‌ای اس کا اف BS2-2317-2RSK/VT143 از نوع رولبرینگ‌های بشکه‌ای دو ردیفه می‌باشد که در گروه بیرینگ‌های صنعتی سنگین طبقه‌بندی می‌شود. این بیرینگ دارای ساختار ویژه با ردیف‌های متقارن رولر بوده که می‌تواند بارهای سنگین شعاعی و همچنین بارهای محوری را در هر دو جهت تحمل کند. قطر داخلی این بیرینگ ٨۵ میلیمتر و قطر بیرونی آن ۱۸۰ میلیمتر است و عرض ۶۰ میلیمتر دارد که با توجه به ابعاد، برای ماشین‌آلات متوسط تا سنگین طراحی شده است. در ساختار این مدل از قفسه فولادی و دو ردیف المان غلتشی استفاده شده که امکان توزیع یکنواخت بار و کاهش سایش را فراهم می‌کند. ویژگی کلیدی این رولبرینگ آب‌بندی کامل دوطرفه است که مانع نفوذ گرد و غبار و آلودگی به درون بیرینگ می‌شود، همچنین روانکار را تا مدت طولانی‌تری درون فضای کاری نگه می‌دارد. مقاومت بسیار خوب در برابر بار شوک و پایداری عملکرد در شرایط مختلف دمایی از مزایای این رولبرینگ است. رولبرینگ بشکه‌ای اس کا اف BS2-2317-2RSK/VT143 برای کار در دور متوسط تا پایین و شرایط بارگذاری متغیر بسیار مناسب می‌باشد و به دلیل طراحی ویژه آب‌بندی و نوع قفسه، برای صنایع سنگین، معادن، خطوط انتقال و دستگاه‌های بزرگ انتقال قدرت ترجیح داده می‌شود.

این بیرینگ جزو سری BS2 برند اس کا اف بوده و استانداردهای لازم جهت استفاده در محیط‌های آلوده، مرطوب و حتی مواجه با شوک‌های دمایی را داراست. طبقه‌بندی آن در میان رولبرینگ‌های با قابلیت خودتنظیمی قرار می‌گیرد که لقی شعاعی داخلی مشخص و کنترل‌شده دارد. طراحی منحصر به فرد این بیرینگ سبب می‌شود تا حتی با وجود خمش ملایم شفت یا ناهمراستایی اولیه، همچنان عملکرد مطلوب حفظ گردد. نکته مهم دیگر، قابلیت ترکیب این بیرینگ با روانکارهای ویژه صنعتی و سازگاری با حرارت‌های عملیاتی مختلف است که توسط سری پسوندهای تخصصی آن تعیین می‌شود. این ویژگی‌ها باعث افزایش عمر مفید و اطمینان عملکرد بیرینگ در برنامه‌های نگهداری پیشگیرانه می‌شود.

تحلیل جامع پسوندهای مرتبط

در رولبرینگ بشکه‌ای اس کا اف، پسوندها معمولا به منظور معرفی ویژگی‌های خاص نظیر طراحی آب‌بندی، نوع قفسه، متریال ویژه یا مشخصه عملیاتی خاص استفاده می‌شوند. این پسوندها برای کمک به انتخاب دقیق بیرینگ متناسب با کاربرد صنعتی، به کاربر امکان می‌دهند که متناسب با محیط کاری، شرایط بارگذاری و الزامات نگهداری بهترین گزینه را انتخاب کند.

دو پسوند 2RS و VT143 کاربرد زیادی دارند. پسوند 2RS مخصوصا در تجهیزات صنایع سیمان، معادن و خطوط مواد فله‌ای مورد استفاده قرار می‌گیرد چون آب‌بندی دوطرفه از ورود آلودگی، ذرات و رطوبت جلوگیری می‌کند و طول عمر بیرینگ در این شرایط را افزایش می‌دهد. پسوند VT143 به‌طور خاص در ماشین‌آلات صنایع فولاد و خطوط تولید با حرارت عملیاتی بالا کاربرد دارد چون گریس مخصوص آن باعث می‌شود بیرینگ بتواند در دماهای بالا بدون افت کارایی و کاهش دوره تعویض روانکار به کار خود ادامه دهد.

کاربردهای رایج

رولبرینگ بشکه‌ای اس کا اف BS2-2317-2RSK/VT143 معمولا در ماشین‌آلات صنعتی بزرگ مانند نقاله‌های معادن، آسیاب‌های سیمان، کانوایرهای بار سنگین، ماشین‌آلات صنایع فولاد، گیربکس‌های بزرگ، تجهیزات کارخانه‌های شیمیایی و سامانه‌های بالابر صنعتی استفاده می‌شود. دلیل اصلی انتخاب این بیرینگ در این تجهیزات توانایی تحمل بار شعاعی سنگین و بار محوری همزمان است، به علاوه نوع آب‌بندی آن موجب کاهش ورود آلودگی می‌شود و احتمال خرابی در محیط‌های سخت را به حداقل می‌رساند. در خطوط تولیدی که نیاز به توقف‌های کم و اطمینان بالای عملیاتی است، ویژگی گریس دمای بالا و مقاومت در برابر نوسانات شوک این بیرینگ باعث افزایش بهره‌وری و کاهش هزینه نگهداری در طول زمان می‌شود.

نکات نگهداری و نصب

شرایط نگهداری استاندارد برای رولبرینگ بشکه‌ای اس کا اف BS2-2317-2RSK/VT143 شامل انبارش در محیط خشک با رطوبت کمتر از ۶۰ درصد و دمای محیط بین ۱۰ تا ۳۰ درجه سانتیگراد است. بیرینگ باید در بسته‌بندی اصلی و دور از بخارات خورنده، مواد شیمیایی و گرد و غبار نگهداری شود. تهویه ملایم و عدم تماس مستقیم با نور خورشید یا منابع گرمایی ضروری می‌باشد. اگر بیرینگ زودتر از موعد باز شود، باید سریعا بررسی و در صورت لزوم مجدداً با استفاده از پوشش ضدزنگ و کیسه جدید بسته‌بندی شود. لازم است طبق توصیه‌های تولیدکننده در صورت انبارش طولانی‌مدت، موجودی بیرینگ‌ها هر شش ماه یک‌بار چرخش داده شود تا از ته‌نشینی گریس و ایجاد خوردگی داخلی جلوگیری گردد.

در فرآیند نصب، رعایت هم‌راستایی دقیق محور و استفاده از ابزار مناسب برای مونتاژ ضروری است و به هیچ‌وجه نباید ضربه مستقیم به حلقه‌ها یا رولرها وارد شود. گرم کردن بیرینگ در دمای قابل قبول تا حداکثر ۱۱۰ درجه سانتیگراد جهت نصب مجاز است. استفاده از روانکار توصیه‌شده سازنده با کلاس ویسکوزیته مناسب و سازگار با علامت VT143 (گریس مخصوص دمای بالا) الزامی است. در محیط‌های عملیاتی آلوده، نمونه‌برداری و کنترل آلودگی روانکار طبق دستورالعمل انجام شود و دوره‌های تعویض روانکار بر اساس دمای کارکرد و عملکرد بیرینگ تنظیم گردد. پس از نصب، کنترل لقی شعاعی‌داخلی، بررسی نویز و ارتعاش غیرعادی و نظارت بر دمای عملیاتی اولیه توصیه می‌شود. ثبت کامل داده‌های نصب و نگهداری برای هر بیرینگ در سوابق فنی الزامی است و برنامه بازرسی و تعویض باید مطابق دستورالعمل‌های شرکت سازنده و مطابق استانداردهای جهانی مانند ISO 15243 و ISO 281 باشد تا از سایش بیش‌ازحد حلقه‌ها و رولرها جلوگیری شود.

تلورانس‌های نصب

برای نصب رولبرینگ بشکه‌ای اس کا اف BS2-2317-2RSK/VT143، انتخاب تلورانس مناسب انطباق بیرینگ روی شفت و درون محفظه تاثیر مهمی بر عملکرد و عمر مفید بیرینگ دارد. بر اساس استاندارد ISO 286، برای شفت‌های چرخنده تحت بار شعاعی بالا معمولا انطباق k6 یا m6 توصیه می‌گردد تا از سر خوردن حلقه داخلی روی شفت جلوگیری شود. در شرایطی که بیرینگ فقط بارهای سبک یا متناوب را تحمل می‌کند، می‌توان از انطباق j6 استفاده نمود. برای نصب بیرینگ در محفظه، انطباق H7 به صورت معمول برای بیشتر کاربردها توصیه می‌شود تا امکان تنظیم لقی نهایی و جبران حرکات حرارتی فراهم شود. اگر بیرینگ در معرض شوک شدید یا ضربات مکرر قرار دارد، انتخاب انطباق J7 یا K7 روی محفظه می‌تواند پایداری بیشتری ایجاد کند. در تمامی موارد، مقادیر رواداری باید مطابق استاندارد DIN 981 دقیقاً بررسی و انتخاب شده باشد تا از بروز لقی بیش‌ازحد یا گیرپاژ جلوگیری شود.

شرایط بارگذاری بیرینگ تاثیر مستقیمی بر انتخاب تلورانس‌ها دارد. وقتی بیرینگ تحت بار شعاعی بالا و بارهای محوری یا شوک قرار می‌گیرد، انتخاب فیت تنگ‌تر (مثلاً m6) برای شفت ضروری می‌باشد تا حرکت ناخواسته حلقه داخلی حذف شود. در مواردی که حلقه داخلی ثابت و رینگ خارجی متحرک باشد، توصیه می‌شود فیت شفت آزادتر و فیت محفظه محکم‌تر انتخاب گردد. نوع چرخش (چرخش شفت یا محفظه) نیز بر فیت تاثیرگذار است و باید با توجه به جهت بار و نحوه روتاسیون صحیح انتخاب شود. در محیط‌هایی با تغییر زیاد دما، انبساط حرارتی قطعات می‌تواند باعث تغییر فیت و لقی نهایی شود، لذا الزام است که این مقادیر با توجه به بیشینه و کمینه دمای عملیاتی و استانداردهای ISO 492 و ISO 286 در نظر گرفته شود تا لقی شعاعی پس از نصب در بازه مجاز باقی بماند.

در روش‌های مونتاژ، گرم‌کردن بیرینگ همواره ترجیح داده شده و حداکثر دمای مجاز باید براساس مشخصات گریس (مثلا VT143 تا ۱۱۰ درجه) رعایت شود. استفاده از پرس هیدرولیک برای مواقع نیاز به فیت بسیار تنگ یا قطرهای بزرگ کاربرد دارد ولی هرگز نباید ضربه مستقیم به اجزای رولبرینگ وارد گردد. پس از نصب الزامی است لقی شعاعی و محوری به دقت اندازه‌گیری شود تا هم مقدار کلیرنس داخل محدوده مجاز قرار داشته و هم از خطر قفل شدن یا افزایش حرارت در حین کار جلوگیری گردد. تمامی تلورانس‌ها و انطباق‌ها باید پیش از راه‌اندازی نهایی طبق استانداردهای مربوطه تایید و ثبت گردند.

صنایع استفاده‌کننده

رولبرینگ بشکه‌ای اس کا اف سری BS2-2317-2RSK/VT143 به دلیل انعطاف در عملکرد، مقاومت در برابر آلودگی و شوک‌های عملیاتی، در طیف گسترده‌ای از صنایع مورد استفاده قرار می‌گیرد. انتخاب صحیح این بیرینگ در هر صنعت باعث افزایش کارایی، کاهش تعمیرات اضطراری و طولانی‌شدن عمر مفید تجهیزات خواهد شد.
