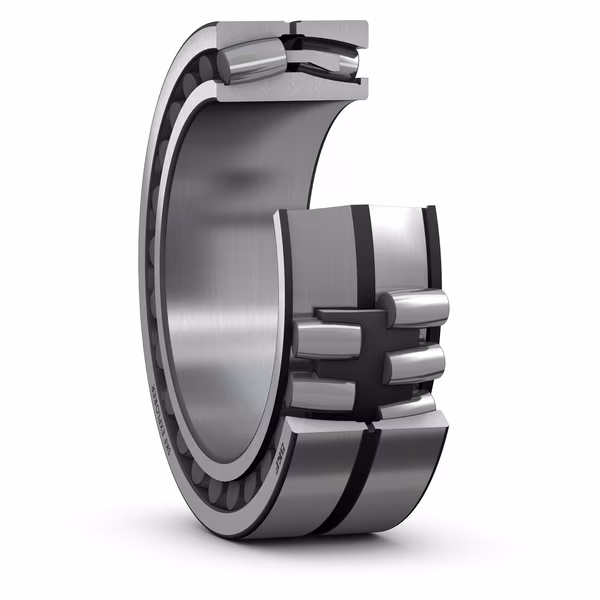

رولبرینگ بشکه‌ای SKF 240/750 BC

رولبرینگ بشکه‌ای اس کا اف 240/750 BC از نوع رولبرینگ‌های بشکه‌ای دو ردیفه محسوب می‌شود که برای پشتیبانی از بارهای شعاعی سنگین و بارهای محوری متوسط تا بالا طراحی شده است. ساختار این بیرینگ متشکل از دو ردیف رولر به شکل بشکه‌ای متقارن، قفسه مقاوم و حلقه داخلی و بیرونی با پروفیل کروی است. این طراحی سبب می‌شود که بیرینگ قادر باشد ناهمراستایی اولیه در محور را تا سطوح معین با عملکرد پایدار تحمل کند و عمر کاری آن افزایش یابد. قطر داخلی این مدل ۷۵۰ میلی‌متر و قطر خارجی ۱۰۹۰ میلی‌متر بوده و ارتفاع آن در حدود ۳۳۵ میلی‌متر ثبت شده است که این ابعاد به‌وضوح جایگاه آن را در دسته رولبرینگ‌های بسیار بزرگ و ویژه صنایع سنگین قرار می‌دهد.

دسته‌بندی صنعتی این محصول در زمره بیرینگ‌های ویژه تجهیزات معدن، سیمان، نیروگاه‌ها و صنایع فلزی سنگین است. مزایایی مثل تحمل بالا در برابر بار شعاعی، سفتی و سختی قابل توجه، خودتنظیمی مطلوب و طول عمر بالا به علت توزیع یکنواخت تنش از جمله مشخصه‌های عملکردی آن به شمار می‌روند. مقاومت در برابر لرزش، شوک مکانیکی و قابلیت کار در شرایط بارگذاری متغیر، دلایل عمده انتخاب این بیرینگ در محیط‌های صنعتی دشوار است. طراحی آب‌بندی، انتخاب جنس مواد و نوع قفسه سبب شده است که در شرایط آلودگی، گرد و غبار یا دماهای عملیاتی بالا، پایداری عملکرد و قابلیت اطمینان مناسبی ارائه دهد و نیاز به بازبینی‌های مکرر کاهش یابد.

تحلیل جامع پسوندهای مرتبط

پسوندهای تعیین‌کننده مشخصات فنی در رولبرینگ بشکه‌ای اس کا اف 240/750 BC اهمیت زیادی در انتخاب درست بیرینگ برای شرایط کاری مختلف دارند. این پسوندها ویژگی‌هایی مانند نوع قفسه، آب‌بندی، دقت، جنس مواد اولیه و نوع روانکاری را معرفی و محدودیت‌ها یا توانمندی‌های محصول را برای کاربر مشخص می‌کنند.

جدول زیر برخی از پسوندهای اصلی مرتبط با این مدل را با توضیحات دقیق و تأثیر آن‌ها بر عملکرد بیرینگ نشان می‌دهد:

دو پسوند پرکاربرد این مدل، “W33” و “C3” هستند. پسوند W33 در معادن، کارخانه‌های سیمان و تاسیسات سنگین معدنی که به دلیل گرد و غبار و رطوبت بالا، تکرار روانکاری و حذف آلودگی اهمیت زیادی دارد، به‌طور گسترده استفاده می‌شود. پسوند C3 نیز در صنایع فولاد و نیروگاه‌ها کاربرد دارد چرا که در این محیط‌ها افزایش دمای کاری یا شوک حرارتی می‌تواند با ایجاد لقی بیشتر از قفل شدن یا آسیب دیدن بیرینگ جلوگیری کند.

کاربردهای رایج

این نوع رولبرینگ در تجهیزاتی که نیاز به تحمل بارهای شعاعی بسیار سنگین همراه با میزان محدودی از بار محوری وجود دارد به‌طور گسترده استفاده می‌شود. دستگاه‌هایی مانند آسیاب‌های بزرگ معدنی و غلتک‌های سنگین، خطوط کوره‌های سیمان و کلینکر، گیربکس‌های عظیم نیروگاه‌های برق، تاور کرین‌ها و پرس‌های صنعتی از جمله موارد کاربرد رایج هستند. دلیل اصلی استفاده از این بیرینگ، توانایی منحصربه‌فرد آن در تحمل بارهای بزرگ، جبران ناهمراستایی شفت و مقاوت بالا در برابر غبار، ضربه و حرارت است. همچنین در بخش‌هایی که امکان دسترسی منظم برای روانکاری یا بازبینی محدود است، طراحی ویژه آن سبب می‌شود خروجی بهینه و ریسک خرابی کاهش یابد.

نکات نگهداری و نصب

نگهداری رولبرینگ بشکه‌ای اس کا اف 240/750 BC در شرایط استاندارد انبار باید در دمای ۰ تا ۴۰ درجه سانتی‌گراد و رطوبت کمتر از ۶۰ درصد انجام شود. محیط نگهداری باید کاملا تهویه داشته و عاری از بخارات خورنده یا تماس با مواد شیمیایی و گرد و غبار فلزی باشد. بسته‌بندی اولیه باید کاملا پلمب و بدون پارگی باقی بماند و در صورت باز شدن زودهنگام، بازبسته‌بندی بر اساس دستورالعمل سازنده الزامی است. برای افزایش ایمنی عملیاتی، توصیه می‌شود چرخش دوره‌ای موجودی بیرینگ در انبار اجرا و شرایط انبارش طبق بازه زمانی مشخص تمدید شود تا کیفیت روانکارهای اولیه حفظ شود.

در زمان نصب، تراز دقیق محورهای متصل الزامی است و باید از ابزارهای مجاز مانند پرسهیدرولیک یا گرمکن القایی برای مونتاژ بیرینگ استفاده شود. پیش‌گرم‌کردن بیرینگ در دمای ۸۰ تا ۱۱۰ درجه سانتی‌گراد مجاز است و نباید هیچ ضربه مستقیمی به بیرینگ وارد شود. روانکاری اولیه باید با گریس یا روغن توصیه شده بر اساس کلاس ویسکوزیته استاندارد سازنده و متناسب با دمای کارکرد دستگاه انجام گیرد و در محیط‌های گرد و غبار یا رطوبت بالا فاصله سرویس روانکاری کاهش یابد. کنترل پس از نصب شامل اندازه‌گیری دقیق لقی شعاعی و محوری، بررسی سطح صدا و ارتعاش، کنترل دمای اولیه و ثبت اطلاعات در سوابق نگهداری است. بازبینی‌های دوره‌ای توصیه شده باید بر اساس میزان سایش، الزامات کارکرد و استانداردهای سازنده انجام گیرد و حد سایش یا ترک‌خوردگی قید شده به‌محض مشاهده باید سبب تعویض بیرینگ شود.

تلورانس‌های نصب

تلورانس نصب رولبرینگ بشکه‌ای اس کا اف 240/750 BC بر روی شفت باید با در نظر گرفتن شرایط بارگذاری، قطر اسمی و استانداردهای ISO 492 و ISO 286 تعیین شود. برای رینگ داخلی در شرایط حرکت آزاد و بار شعاعی ثابت، فیت نوع کای ۶ (k6) یا ام ۶ (m6) نسبت به قطر شفت استاندارد ترجیح داده می‌شود؛ اما در محیط‌های صنعتی با بار شوک یا بارگذاری متغیر پیشنهاد می‌شود از فیت سفت تر مانند ام ۶ یا ان ۶ (n6) استفاده گردد. انتخاب فیت مناسب سبب جلوگیری از هرگونه لغزش اضافی، افزایش عمر عملیاتی و جلوگیری از سایش می‌شود.

برای نصب روی محفظه، رینگ بیرونی باید با فیت اچ ۷ (H7) یا جی ۷ (J7) مونتاژ شود، به ویژه زمانی که رینگ بیرونی ثابت و شفت متحرک باشد یا هنگامی که بار محوری وجود دارد. رعایت تلورانس صحیح بر اساس راهنمای استاندارد موجب سهولت نصب، حذف لقی ناخواسته و ایجاد پایداری عملکردی طولانی‌تر خواهد شد. در مواردی که بیرینگ با دمای بالا کار می‌کند، پدیده انبساط حرارتی اهمیت بیشتری دارد و باید تلورانس‌ها به گونه‌ای تنظیم شوند که از گیرپاژ یا کاهش لقی جلوگیری شود.

روفیت محوری و لقی شعاعی بعد از نصب باید طبق مشخصات استاندارد و جدول لقی C3 یا C4 کنترل گردد. برای مونتاژ، از روش پرس یکنواخت یا گرم‌کردن غیرمستقیم توصیه‌شده در کاتالوگ باید استفاده شود، نصب با ضربه مستقیم یا سردکردن سریع منجر به تنش‌های داخلی و آسیب به بیرینگ می‌شود. بررسی دقیق نهایی لقی شعاعی و محوری بعد از نصب براساس استاندارد DIN و ISO الزامی بوده و باید با ابزارهای اندازه‌گیری معتبر انجام گیرد تا کارکرد پایدار و مطمئن تضمین شود.

صنایع استفاده‌کننده

رولبرینگ بشکه‌ای اس کا اف 240/750 BC در صنایع مختلفی مورد استفاده قرار می‌گیرد و انتخاب درست آن متناسب با شرایط هر صنعت، نقش بسیار مهمی در کارایی و دوام تجهیزات صنعتی دارد. جدول زیر تعدادی از صنایع رایج و دلایل فنی مصرف این بیرینگ را نشان می‌دهد:
