رولبرینگ بشکه‌ای SKF 232/750 CAK/W33

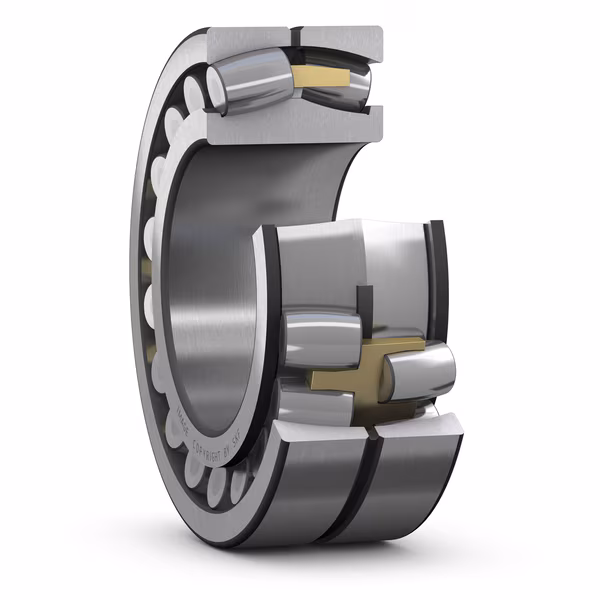

رولبرینگ بشکه‌ای اس کا اف 232/750 CAK/W33 از دسته بیرینگ‌های شعاعی دو ردیفه بشکه‌ای محسوب می‌شود که برای تحمل بارهای سنگین شعاعی و همچنین بارهای محوری طراحی شده است. ساختار این بیرینگ شامل دو ردیف غلتک بشکه‌ای متقارن است که به صورت زاویه‌دار نسبت به محور اصلی چیده شده‌اند؛ این آرایش اجازه می‌دهد تا بیرینگ بتواند ناهمراستایی اولیه محورها را تا حد مجاز تحمل کند بدون اینکه عملکرد بیرینگ کاهش یابد. قطر داخلی این بیرینگ 750 میلی‌متر بوده و قطر خارجی و ارتفاع آن مطابق با استانداردهای ابعادی بین‌المللی برای سایز فوق‌سنگین تعیین شده است، که آن را در طبقه‌بندی صنعتی تجهیزات سنگین، بزرگ‌مقیاس و زیرساخت‌های حیاتی قرار می‌دهد. بهره‌مندی از قفسه برنجی ماشین‌کاری‌شده، مقاومت بالا دربرابر شوک و ارتعاش و همچنین قابلیت گردش غلتک‌ها با کمترین اصطکاک داخلی از مزیت‌های کلیدی این محصول هستند.

به‌واسطه ساختار ویژه و قابلیت تحمل بار بسیار بالا و همچنین توانایی جبران عدم هم‌راستایی، رولبرینگ بشکه‌ای اس کا اف 232/750 CAK/W33 در ماشین‌آلاتی که بارهای سنگین و شوک‌های محوری و شعاعی چشمگیر دارند، گزینه‌ی اول انتخاب است. این بیرینگ دارای شیار روانکاری داخلی و سوراخ روغنکاری بر روی رینگ خارجی است که با پسوند W33 مشخص می‌شود و به افزایش طول عمر و قابلیت اطمینان در شرایط عملیاتی دشوار کمک می‌کند. تحمل دماهای بالا، پایداری عملکرد در بارگذاری‌های متناوب و دوام مکانیکی بلندمدت، از جمله ویژگی‌هایی هستند که موجب شده این بیرینگ در پروژه‌های عظیم معدنی، فولادسازی، نیروگاهی و تجهیزات سیمان‌سازی بسیار مورد استفاده قرار گیرد.

تحلیل جامع پسوندهای مرتبط

پسوندها در شماره فنی رولبرینگ‌ها، کدهایی هستند که هرکدام به یک ویژگی خاص ساختاری یا عملکردی اشاره دارند. این پسوندها به کاربران اجازه می‌دهند تا با توجه به نیاز عملیاتی، نوع قفسه، دقت ساخت، قابلیت روانکاری و سایر ویژگی‌های مهم را به سرعت شناسایی کرده و مناسب‌ترین گزینه را برای کاربرد مورد نظر انتخاب کنند. در جدول زیر پسوندهای مرسوم این بیرینگ، توضیح فنی هرکدام و تأثیر آن بر عملکرد بیرینگ مشاهده می‌شود.

دو پسوند پرکاربرد این بیرینگ، W33 و K هستند؛ پسوند W33 معمولاً در معادن و صنایع سیمان برای رولبرینگ‌هایی که تحت کارکرد ممتد و شرایط سنگین قرار دارند استفاده می‌شود، زیرا قابلیت روانکاری خودکار آن از افزایش دمای بحرانی و کاهش عمر زیاد جلوگیری می‌کند. پسوند K نیز غالباً در صنایع فولاد و تجهیزات انتقال قدرت که شفت‌های قطور با انبساط حرارتی قابل توجه دارند کاربرد دارد و نصب و تنظیم لقی داخلی بیرینگ را به صورت دقیق ممکن می‌سازد.

کاربردهای رایج

رولبرینگ بشکه‌ای اس کا اف 232/750 CAK/W33 معمولاً در تجهیزاتی مانند آسیاب‌های بزرگ سیمان، درام‌های کوره حرارتی، سنگ‌شکن‌های معادن، غلطک‌های صنایع فولاد، گیربکس‌های صنعتی سنگین و ژنراتورهای نیروگاهی استفاده می‌شود. دلیل انتخاب این بیرینگ در اکثر این تجهیزات، توانایی فوق‌العاده در تحمل بارهای شعاعی بسیار زیاد به همراه شوک محوری، قابلیت جبران ناهمراستایی شفت و پوسته، و مقاومت عملکردی در برابر دماها و شرایط کاری نامطلوب است. همچنین وجود شیار و سوراخ‌های روانکاری ویژه سبب می‌شود فرایند نگهداری و کاربری در محیط‌های صنعتی دشوار آسان‌تر گردد و طول عمر مؤثر بیرینگ افزایش یابد.

نکات نگهداری و نصب

نگهداری رولبرینگ‌های بشکه‌ای اس کا اف باید تنها در محیط‌هایی با دمای معتدل (معمولاً بین 0 تا 40 درجه سانتی‌گراد) و رطوبت کنترل‌شده (زیر 60 درصد) انجام گیرد؛ شرایط انبار باید به دور از مواد خورنده، بخارات شیمیایی یا گردوغبار فلزی و با تهویه مناسب باشد. بیرینگ‌ها باید در بسته‌بندی اصلی و محافظت‌شده با روکش روغنی ضدزنگ نگهداری شوند و در صورت باز شدن قبل از نصب، بازبسته‌بندی فوری و کنترل دوره‌ای انجام گرفته و از چرخش‌های غیرضروری پرهیز شود تا از آلودگی و فرسودگی جلوگیری گردد.

در نصب استاندارد، باید از ابزارهای مخصوص بیرینگ برای مونتاژ استفاده کرد و هرگز نباید فشار، ضربه یا گرمای مستقیم به غلتک یا قفسه وارد شود. گرم‌کردن مجاز بیرینگ با حمام روغن تا دمای 110 درجه سانتی‌گراد قابل انجام است. لقی اولیه طبق کلاس تعریف‌شده توسط سازنده بررسی گردد و روانکاری اولیه با گریس یا روغن مناسب (براساس ویسکوزیته روغن یا گرید گریس پیشنهادی) انجام شود؛ روانکار باید فاقد آلودگی و مطابق استاندارد ISO باشد. بازبینی سطح نویز، دما و لقی پس از راه‌اندازی الزامی است و کلیه مقادیر باید در سوابق نگهداری ثبت شود. دوره‌های بازبینی و تعویض بیرینگ طبق توصیه‌های فنی اس کا اف و استانداردهای DIN ISO انجام گیرد و در صورت مشاهده سایش غیرمجاز یا افزایش دمای نامطلوب، بیرینگ بلافاصله تعویض شود.

تلورانس‌های نصب

برای نصب رولبرینگ بشکه‌ای اس کا اف 232/750 CAK/W33، انتخاب تلورانس صحیح فیت روی شفت اثر مهمی بر کارکرد نهایی دارد. در حالت معمول برای فیت رینگ داخلی روی شفتی که چرخش دارد و تحت بار سنگین قرار می‌گیرد، انطباق نیمه سفت تا سفت مانند k6 یا m6 مطابق جدول استاندارد ISO 286 پیشنهاد می‌شود تا از جابجایی یا سرخوردن رینگ جلوگیری گردد و در عین حال مونتاژ با بوش کششی برای شفت‌های مخروطی طبق پسوند K تسهیل شود. همچنین، برای رینگ خارجی که در محفظه قرار می‌گیرد و چرخش ندارد، تلورانس H7 یا J7 برای پوسته ثابت و امکان جبران ناهمراستایی مطلوب است.

بارهای شعاعی، محوری یا ترکیبی و نوع حرکت رینگ (ثابت یا متحرک بودن) مهم‌ترین فاکتورها در تعیین تلورانس نصب هستند؛ برای بارهای سنگین شعاعی و شوک‌های متناوب انتخاب فیت سفت‌تر مطلوب است، در حالی که بار محوری یا حساسیت به انبساط حرارتی نیازمند پیش‌بینی لقی بیشتر و فیت آزادتر است. دمای عملیاتی بالا باعث انبساط شفت یا پوسته می‌شود که این امر باید با در نظر گرفتن انطباق و لقی نصب جبران گردد تا حین کارکرد طولانی‌مدت، بیرینگ دچار اصطکاک یا گیرپاژ نشود. روش‌های نصب شامل گرم کردن یکنواخت بیرینگ یا استفاده از دستگاه پرس هیدرولیکی است و هرگونه ضربه مستقیم به غلتک، قفسه یا رینگ ممنوع است.

در زمان نصب، لقی شعاعی و محوری باید به صورت دقیق بررسی و ثبت گردد؛ لقی نهایی بعد از نصب طبق استاندارد ISO 492 و مقدار داده‌شده توسط سازنده کنترل شود. لقی مناسب تضمین می‌کند که بیرینگ علاوه بر قدرت تحمل بارهای شعاعی و محوری، عمر سرویس‌دهی مطلوب خود را حفظ نماید. رعایت این توصیه‌ها و کنترل‌های دوره‌ای بر اساس مراجع DIN و استانداردهای صنعتی الزام‌آور است و کوچکترین انحراف می‌تواند باعث کاهش عمر و افزایش نرخ سایش در بیرینگ گردد.

صنایع استفاده‌کننده

رولبرینگ بشکه‌ای اس کا اف 232/750 CAK/W33 در طیف متنوعی از صنایع حیاتی کاربرد دارد و انتخاب مناسب این بیرینگ، نقشی کلیدی در بهبود قابلیت اطمینان و کاهش توقف خط تولید صنایع سنگین ایفا می‌کند. جدول زیر برخی از رایج‌ترین صنایع مصرف‌کننده این بیرینگ و دلیل فنی استفاده را نشان می‌دهد:
