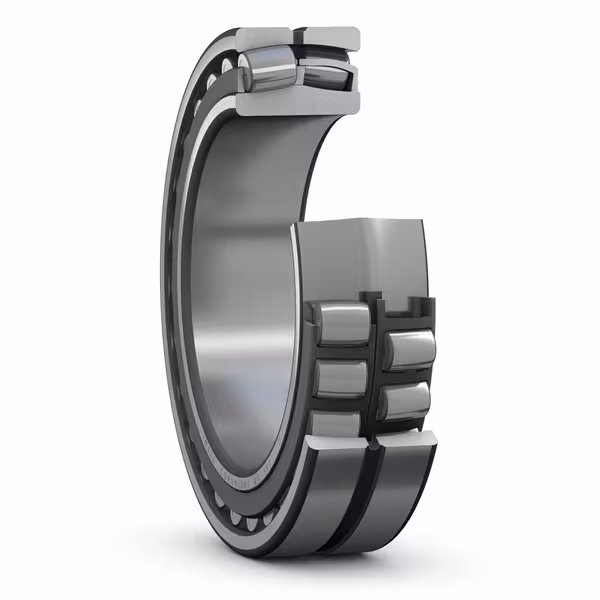

رولبرینگ بشکه‌ای SKF 21305 CC

رولبرینگ بشکه ای اس کا اف 21305 CC یکی از انواع بیرینگ های صنعتی طبقه بندی شده در خانواده رولبرینگ های بشکه ای با دو ردیف رولر است که ساختار کلی آن به گونه ای طراحی شده است که مقاومت بالایی در برابر بارهای شعاعی و توانایی تحمل میزان مناسبی از بارهای محوری در هر دو جهت داشته باشد. قفسه این بیرینگ از نوع پنجره ای ساخته شده از پلی آمید یا فولاد پرس شده است که موجب حرکت روان رولرها و کنترل میزان اصطحکاک داخلی می شود. ابعاد این بیرینگ معمولاً در کلاس 05 کدگذاری شده و با قطر داخلی اسمی 25 میلی متر، قطر بیرونی 62 میلی متر و عرض 17 میلی متر عرضه می شود. فرم پروفیل رولرها و مسیر لغزش رینگ داخلی و خارجی باعث توزیع همسان بار و کاهش حساسیت به انحرافات هم راستایی محورها می شود و دنبال کردن این طراحی موجب عملکرد قابل اعتماد حتی در شرایط ناهمگون نصب خواهد بود.

از مزیت های اصلی این نوع بیرینگ اس کا اف می توان به طول عمر بالا به دلیل پایداری هندسی اجزای غلتشی، قابلیت نصب سریع به دلیل ساختار جدا نشدنی و مقاومت در برابر آلودگی و گرد و غبار صنعتی به خاطر لقی مناسب شعاعی اشاره کرد. این بیرینگ ها برای شرایطی که بارهای ترکیبی یا لرزش های متوسط تا زیاد رخ می دهد، متناسب هستند و ویژگی تنظیم خودکار محور را دارند که از ایجاد تنش ناخواسته جلوگیری می کند. حساسیت کم بیرینگ به تغییرات حرارتی، امکان انتخاب تلورانس های مختلف و قابلیت روانکاری با گریس یا روغن از نکات مثبت فنی مهم محسوب می شود.

تحلیل جامع پسوندهای مرتبط

پسوندها در رولبرینگ های بشکه ای، ویژگی های خاص ساخت، جنس اجزا، یا شرایط کاری ویژه را مشخص می کنند و به کاربران کمک می نمایند تا بیرینگ متناسب با نیاز دستگاه یا شرایط صنعتی خود را شناسایی و انتخاب کنند. این نشانه ها موجب می شود که هر بیرینگ مطابق با الزامات فنی، شرایط محیطی یا استانداردهای خاص تعریف و استفاده گردد.

دو پسوند رایج برای این مدل، CC و C3 هستند. پسوند CC غالباً در صنایع سیمان و خطوط تولید که بار زیاد و امکان عدم هم راستایی وجود دارد، گزینه اصلی است زیرا موجب افزایش عمر و پایداری می شود. پسوند C3 در ماشین آلات صنایع فولاد یا کوره ها که دما و انبساط حرارتی بیشتر است به کار می رود، چون مقدار لقی داخلی بالاتر اجازه می دهد تغییرات ابعادی جبران شود و حرکت روان باقی بماند.

کاربردهای رایج

رولبرینگ بشکه ای اس کا اف 21305 CC بیشتر در گیربکس های صنعتی، شافت ها و پولی های تسمه ای، نقاله های سنگین، پمپ های بزرگ و ماشین آلات معدن مورد استفاده قرار می گیرد. دلیل اصلی به کارگیری این بیرینگ در تجهیزات فوق، قابلیت تحمل همزمان بارهای سنگین شعاعی و مقدار محدودی بار محوری است. همچنین این بیرینگ ها به دلیل ساختار خودتنظیم در مکان هایی که هم راستایی شفت ها به مرور زمان یا تحت بارهای دینامیکی تغییر می کند به خوبی کار می کنند. در ماشین آلاتی که لرزش یا ضربات ناگهانی وجود دارد نیز به علت انعطاف پذیری داخلی رولبرینگ بشکه ای، عملکرد پایدار و عمر زیاد تامین می شود.

نکات نگهداری و نصب

بر اساس استانداردهای رسمی شرکت اس کا اف و دستورالعمل های صنعتی، رولبرینگ بشکه ای باید در محیطی با دمای بین 0 تا 40 درجه و رطوبت نسبی کمتر از 60 درصد نگهداری شود و تماس با بخارات اسیدی، مواد شیمیایی خورنده و گرد و غبار فلزی باید به حداقل برسد. بسته بندی اولیه بیرینگ عموماً به صورت لفاف چسبی روغن اندود شده و کارتن استاندارد است که تضمین می کند آلودگی و رطوبت به بیرینگ نرسد. در صورت نگهداری طولانی مدت، باید بسته بندی به طور دوره ای بازبینی شود و چرخش منظم موجودی انجام شود تا از رسوب یا چسبندگی روغن پایه جلوگیری گردد. در صورت باز شدن بسته بندی، فوراً باید بیرینگ به صورت استاندارد مجدداً بسته بندی شده تا از آلودگی و زنگ زدگی جلوگیری شود.

در فرآیند نصب، هم راستایی دقیق محور و محفظه الزامی است و فقط ابزارهای اختصاصی یا دستگاه گرم کن با کنترل دما برای گرم کردن تا حداکثر 120 درجه جهت نصب مجاز است. ضربه مستقیم توسط چکش یا ابزار سخت بر روی رینگ های بیرینگ ممنوع است. روانکاری باید بر اساس کاتالوگ اس کا اف، با گریس لیتمی یا روغن با ویسکوزیته مناسب انجام شود و روانکاری اولیه قبل از نصب الزامی است. گریس یا روغن باید از نظر کلاس تمیزی و پایه شیمیایی مطابق با توصیه سازنده باشد. فواصل بازبینی و تعویض روانکار بر اساس تعداد دور، شرایط کاری و دمای عملکرد و طبق جدول های شرکت اس کا اف تعیین می شود. پس از نصب، اندازه گیری لقی داخلی و کنترل نویز و لرزش الزامی است و دمای عملیاتی ابتدایی باید ثبت گردد. بازبینی دوره ای بر اساس میزان سایش رولرها، افزایش لقی شعاعی یا شناسایی صدا یا دمای غیرعادی انجام می شود و معیار تعویض بیرینگ بر اساس حد مجاز لقی یا سایش، مطابق با استانداردهای صنعتی تعیین می گردد.

تلورانس های نصب

تلورانس نصب رولبرینگ بشکه ای اس کا اف 21305 CC بر اساس استانداردهای ISO 492 و ISO 286 و جداول کاتالوگ رسمی تعیین می شود. برای نصب بیرینگ روی شفت، معمولاً انتخاب فیت k6 یا m6 برای شرایطی که رینگ داخلی می چرخد بر روی شفت توصیه می شود. این فیت موجب اطمینان از جلوگیری از لغزش حلقه داخلی حین دوران و انتقال مناسب بار می شود. اگر بار محوری شدید یا بار شوک وجود داشته باشد، فیت سفت تر مثل m6 یا حتی n6 انتخاب می شود. اگر رینگ داخلی ثابت است و شفت می چرخد یا بار کم است، می توان از j6 یا h6 نیز استفاده کرد.

برای محفظه، اغلب انطباق H7 یا J7 برای رینگ خارجی توصیه می شود که موجب نگه داشتن رینگ خارجی در موقعیت ثابت اما با امکان حرکت مختصر در شرایط انبساط حرارتی می شود. در کاربردهایی که محفظه در معرض ارتعاش یا بار شوکی قرار دارد، می توان از K7 نیز بهره برد تا لغزش اتفاق نیفتد. دمای محیط و دمای عملیاتی باید در انتخاب تلورانس مد نظر باشد، چون انبساط حرارتی قطعات موجب کاهش میزان لقی شعاعی می شود. در صورت قوس یا انحراف محور، داشتن میزان کافی لقی داخلی (مثل انتخاب C3) اهمیت دارد تا از گیرپاژ یا سایش غیرعادی جلوگیری شود.

مونتاژ بیرینگ معمولاً به دو روش پرسی یا گرم کردن اجرا می شود. برای نصب روی شفت، گرم کردن بیرینگ تا 80 تا 120 درجه سانتیگراد توصیه می شود تا نصب بدون آسیب به قفسه یا رولرها انجام شود. ضربه زدن مستقیم (حتی با ابزار نرم) به هیچ عنوان مجاز نیست. پس از نصب، اندازه گیری لقی شعاعی باید انجام شود تا اطمینان حاصل گردد که لقی داخلی در محدوده استاندارد قرار دارد. لقی شعاعی نهایی یکی از مهم ترین شاخص ها برای کنترل کیفیت نصب و شروع به کار مطمئن بیرینگ است.

صنایع استفاده کننده

رولبرینگ بشکه ای اس کا اف 21305 CC در صنایع گوناگون به کار می رود و انتخاب صحیح آن نقش مهمی در دوام و عملکرد ایمن تجهیزات سنگین بر عهده دارد. هر صنعت با توجه به ویژگی های کاری و شرایط محیطی، دلایل خود را برای بهره گیری از این بیرینگ دارد.
