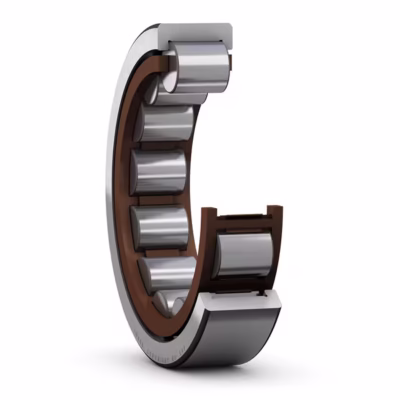

رولبرینگ استوانه‌ای SKF RNU 2208 ECP

رولبرینگ استوانه‌ای اس کا اف مدل RNU 2208 ECP یکی از انواع بیرینگ‌های استوانه‌ای با طراحی خاص است که برای انتقال بارهای شعاعی سنگین در ماشین‌آلات صنعتی به کار می‌رود. این بیرینگ دارای ساختاری شامل حلقه‌های داخلی و خارجی جداشونده و چند ردیف ساچمه‌های استوانه‌ای است که توسط قفسه‌ای از جنس فولاد مقاوم به طور دقیق در محل خود ثابت شده‌اند. قطر داخلی این بیرینگ برابر 40 میلی‌متر، قطر خارجی 80 میلی‌متر و عرض آن 24 میلی‌متر است. طراحی باز این رولبرینگ امکان تحمل بارهای زیاد و چرخش با سرعت متوسط را فراهم می‌کند و در طبقه‌بندی صنعتی بیرینگ‌های استوانه‌ای با ردیف تکی و قفسه فولادی قرار می‌گیرد.

از ویژگی‌های کلیدی این مدل می‌توان به ظرفیت بارگذاری بالای شعاعی، دقت مناسب در ابعاد، مقاومت حرارتی و مکانیکی مطلوب و قابلیت نصب آسان اشاره کرد. همچنین این رولبرینگ به دلیل شکل هندسی ساچمه‌ها و ساختار قفسه، در برابر فشارهای شدید و شوک‌های ناگهانی عملکرد قابل قبولی دارد. طراحی ویژه قفسه از تماس مستقیم ساچمه‌ها جلوگیری کرده و سایش را کاهش می‌دهد، که این امر موجب افزایش عمر مفید بیرینگ و کاهش نیاز به تعمیرات دوره‌ای می‌شود. به دلیل این مشخصات فنی، این مدل در کاربردهای صنعتی مختلف، به خصوص جایی که نیاز به تحمل بارهای سنگین و دوام طولانی‌مدت باشد، گزینه‌ای مطلوب است.

تحلیل پسوندهای مرتبط

پسوندها در نام بیرینگ‌ها نشان‌دهنده ویژگی‌ها یا تغییرات خاصی در طراحی، ساختار یا عملکرد بیرینگ هستند که شناخت آن‌ها به انتخاب دقیق و متناسب با کاربرد کمک می‌کند. این پسوندها اطلاعات مهمی درباره نوع قفسه، دقت ساخت، تلورانس‌ها و سایر خصوصیات فنی ارائه می‌دهند و باعث می‌شوند مهندسان و تکنسین‌ها با دقت بیشتری بیرینگ مناسب را انتخاب کنند.

دو پسوند پرکاربرد این مدل شامل ECP و RNU هستند. پسوند ECP که نشان‌دهنده قفسه تقویت شده است، بیشتر در صنایع سنگین مانند معادن و فولادسازی به کار می‌رود که بارهای ضربه‌ای و شوک‌های شدید معمول است و نیاز به دوام بسیار بالا وجود دارد. پسوند RNU به دلیل امکان جداسازی رینگ داخلی، برای ماشین‌آلاتی که نیاز به نگهداری و تعویض سریع دارند، مانند گیربکس‌های صنعتی و دستگاه‌های بزرگ تولیدی مناسب است.

کاربردهای رایج

رولبرینگ استوانه‌ای اس کا اف RNU 2208 ECP معمولاً در ماشین‌آلات صنعتی بزرگ و تجهیزات سنگین به کار می‌رود. از جمله کاربردهای متداول آن می‌توان به موتورهای الکتریکی بزرگ، گیربکس‌های صنعتی، ماشین‌آلات راهسازی و معدنی اشاره کرد. در موتورهای الکتریکی، این بیرینگ به دلیل توان تحمل بار شعاعی بالا و دقت ابعادی، امکان کارکرد روان و کاهش اتلاف انرژی را فراهم می‌کند. در گیربکس‌های صنعتی، مقاومت مکانیکی بالا و دوام این رولبرینگ باعث می‌شود که فشارهای شدید و شوک‌های ناشی از تغییر بار به‌خوبی جذب شده و عمر قطعات افزایش یابد. همچنین در ماشین‌آلات راهسازی، این بیرینگ توانایی تحمل شرایط محیطی سخت و لرزش‌های شدید را داراست که عملکرد مطمئن را تضمین می‌کند.

نکات نگهداری و نصب

شرایط نگهداری این رولبرینگ باید در محیطی با دمای بین 10 تا 40 درجه سانتیگراد و رطوبت نسبی کمتر از 60 درصد باشد. تهویه مناسب انبار برای جلوگیری از تجمع بخارات خورنده یا گرد و غبار فلزی ضروری است. تماس بیرینگ با مواد شیمیایی یا بخارات خورنده باید به‌طور کامل جلوگیری شود تا از خوردگی سطحی و کاهش عمر مفید جلوگیری گردد. بسته‌بندی اولیه این رولبرینگ معمولاً به صورت وکیوم یا روغن‌کاری شده در پوشش‌های محافظ انجام می‌شود و در صورت بازشدن بسته‌بندی، توصیه می‌شود دوره انبارش مجدد کاهش یابد و در صورت لزوم، روانکاری مجدد انجام شود. چرخش دوره‌ای موجودی به منظور توزیع یکنواخت روانکار و جلوگیری از سفت شدن اجزای متحرک در انبار باید رعایت شود.

در نصب رولبرینگ باید توجه داشت که هم‌راستایی محورها به دقت کنترل شود و از وارد کردن ضربه مستقیم به رینگ‌ها خودداری گردد. استفاده از ابزارهای استاندارد مانند پرس هیدرولیکی یا گرم کردن بیرینگ تا دمای مجاز (حداکثر 80 درجه سانتیگراد) به منظور نصب آسان توصیه می‌شود. روانکاری اولیه با گریس یا روغن مطابق مشخصات سازنده و بر اساس دمای عملکرد بیرینگ باید انجام شود. دوره‌های بازبینی روانکار با توجه به شرایط کاری و میزان آلودگی محیط باید تنظیم شود و استانداردهای مربوط به آلودگی مجاز رعایت گردد. پس از نصب، اندازه‌گیری لقی‌های شعاعی و محوری، بررسی صداهای غیرعادی و کنترل دمای عملکرد اولیه ضروری است و اطلاعات حاصل باید در سوابق نگهداری ثبت شود. بازبینی و تعویض بیرینگ طبق مستندات فنی اس کا اف و استانداردهای صنعتی در دوره‌های معین انجام می‌شود.

تلورانس‌های نصب

برای نصب صحیح رولبرینگ استوانه‌ای اس کا اف RNU 2208 ECP تلورانس‌ها و فیت‌های دقیق در شفت و محفظه اهمیت بالایی دارند. تلورانس فیت شفت معمولاً در محدوده h6 یا h7 انتخاب می‌شود تا اطمینان حاصل شود رینگ داخلی به درستی و بدون لقی زیاد روی شفت سوار شود. در محفظه، فیت معمولاً از نوع H7 است که امکان نگهداری رینگ خارجی با تلورانس دقیق و پایدار را فراهم می‌کند. شرایط بار اعمالی، به خصوص بارهای شعاعی و محوری ترکیبی یا شوک‌های مکرر، باید در انتخاب تلورانس مد نظر قرار گیرد، زیرا فیت مناسب تضمین‌کننده انتقال بار بدون ایجاد فشار اضافی و سایش است.

در مواردی که رینگ داخلی می‌چرخد، فیت باید طوری انتخاب شود که از لغزش و حرکت ناخواسته جلوگیری کند، ولی در شرایطی که رینگ داخلی ثابت است، تلورانس کمی آزادتر مجاز است. دمای عملیاتی بیرینگ نیز در تعیین تلورانس اثرگذار است، به‌خصوص انبساط حرارتی فلزات باید مد نظر قرار گیرد و معمولاً تلورانس‌ها به گونه‌ای تعیین می‌شوند که در دمای کاری تغییر شکل مناسبی داشته باشند. روش‌های مجاز نصب شامل گرم کردن بیرینگ تا دمای حداکثر 80 درجه سانتیگراد برای انبساط و سپس نصب، پرس آرام با ابزار استاندارد و خودداری از ضربه مستقیم است. لقی محوری اولیه در زمان نصب باید کنترل و تنظیم شود تا عملکرد صحیح بیرینگ تضمین گردد. پس از نصب، لقی شعاعی نهایی نیز اندازه‌گیری و با استانداردهای ISO 492 و DIN تطبیق داده می‌شود تا از بروز مشکلاتی مانند گیرپاژ یا لقی زیاد جلوگیری شود.

صنایع استفاده‌کننده

تنوع صنایع استفاده‌کننده از رولبرینگ استوانه‌ای اس کا اف RNU 2208 ECP بسیار گسترده است و اهمیت انتخاب دقیق بیرینگ در هر صنعت به دلیل شرایط کاری متفاوت بسیار بالاست. این بیرینگ به دلیل ویژگی‌های فنی منحصر به فرد خود، در صنایعی که نیازمند تحمل بارهای سنگین، دوام بالا و عملکرد پایدار در شرایط سخت هستند، کاربرد فراوان دارد.

این رولبرینگ ممکن است بر اساس ویژگی‌ها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که در اینجا ذکر نشده است نیز استفاده شود. به همین دلیل، ارائه نظرات و تجربیات شما درباره کاربردهای خاص‌تر یا شرایط کاری متفاوت می‌تواند به غنای دانش فنی کمک کند و انتخاب دقیق‌تر در پروژه‌های صنعتی مختلف را ممکن سازد.
