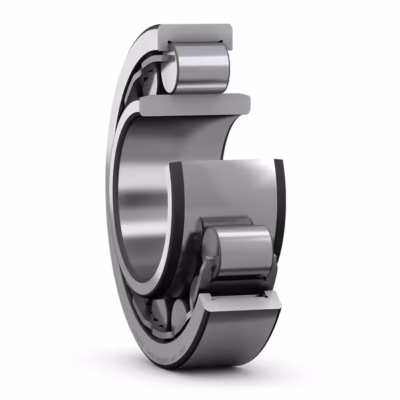

رولبرینگ استوانه‌ای SKF NUB 215 ECJ

رولبرینگ استوانه‌ای مدل NUB 215 ECJ از برند اس کا اف یک بیرینگ تک‌ردیفه با طراحی خاص است که برای تحمل بارهای شعاعی بالا و جابجایی محوری در هر دو جهت طراحی شده است. این بیرینگ دارای رینگ داخلی و خارجی جداشدنی است که نصب و جداسازی آن را آسان می‌کند. ابعاد این بیرینگ شامل قطر داخلی 75 میلی‌متر، قطر خارجی 130 میلی‌متر و عرض 31 میلی‌متر است. جنس قفسه از فولاد پرس‌شده است که باعث افزایش استحکام و دوام آن می‌شود. این بیرینگ با توجه به طراحی خاص خود، قابلیت جابجایی محوری تا 6.2 میلی‌متر را دارد که در کاربردهایی با تغییرات طولی شفت مفید است.

از نظر عملکردی، NUB 215 ECJ دارای ظرفیت بار دینامیکی 150 کیلو نیوتن و ظرفیت بار استاتیکی 156 کیلو نیوتن است. این بیرینگ برای سرعت‌های بالا تا 6000 دور در دقیقه مناسب است و در دمای بین -30 تا 110 درجه سانتی‌گراد عملکرد مطلوبی دارد. طراحی قفسه و سطوح تماس به گونه‌ای است که اصطکاک را کاهش داده و طول عمر بیرینگ را افزایش می‌دهد. این ویژگی‌ها باعث می‌شود که NUB 215 ECJ در صنایع مختلفی مانند موتورهای الکتریکی، گیربکس‌ها و ماشین‌آلات صنعتی کاربرد گسترده‌ای داشته باشد.

تحلیل جامع پسوندهای مرتبط

پسوندهای مورد استفاده در نام‌گذاری بیرینگ‌ها اطلاعات مهمی درباره ویژگی‌های فنی آن‌ها ارائه می‌دهند. این پسوندها به کاربران کمک می‌کنند تا بیرینگ مناسب با نیازهای خاص خود را انتخاب کنند.

دو پسوند پرکاربرد در این بیرینگ عبارتند از EC و J. پسوند EC در کاربردهایی که نیاز به ظرفیت بار بالا و کاهش اصطکاک دارند، مانند گیربکس‌های صنعتی، مفید است. پسوند J نیز در محیط‌هایی با شرایط کاری سخت و نیاز به قفسه مقاوم، مانند ماشین‌آلات سنگین، کاربرد دارد.

کاربردهای رایج

رولبرینگ NUB 215 ECJ به دلیل طراحی خاص و ویژگی‌های فنی مناسب، در صنایع مختلفی مورد استفاده قرار می‌گیرد. در موتورهای الکتریکی، این بیرینگ به دلیل تحمل بارهای شعاعی بالا و قابلیت جابجایی محوری، عملکرد مطلوبی دارد. در گیربکس‌ها، طراحی جداشدنی رینگ‌ها نصب و نگهداری را آسان می‌کند. در ماشین‌آلات صنعتی، مقاومت بالا در برابر بار و دمای کاری گسترده، این بیرینگ را به گزینه‌ای مناسب تبدیل کرده است.

نکات نگهداری و نصب

برای نگهداری مناسب بیرینگ NUB 215 ECJ، باید آن را در محیطی با دمای بین 0 تا 40 درجه سانتی‌گراد و رطوبت نسبی کمتر از 60 درصد نگهداری کرد. محیط انبار باید خشک، تمیز و عاری از گرد و غبار و بخارات خورنده باشد. بسته‌بندی اولیه بیرینگ باید تا زمان نصب حفظ شود و در صورت باز شدن، باید مجدداً با مواد مناسب بسته‌بندی شود. در صورت نگهداری طولانی‌مدت، باید بیرینگ‌ها به‌صورت دوره‌ای چرخانده شوند تا از ته‌نشینی روانکار جلوگیری شود.

در هنگام نصب، باید از ابزارهای مناسب برای هم‌راستایی محورها استفاده کرد و از وارد آوردن ضربه مستقیم به بیرینگ خودداری شود. در صورت نیاز به گرم‌کردن بیرینگ برای نصب، دمای آن نباید از 110 درجه سانتی‌گراد تجاوز کند. برای روانکاری، استفاده از گریس یا روغن با ویسکوزیته مناسب و مطابق با دمای کاری توصیه می‌شود. پس از نصب، باید لقی شعاعی و محوری، نویز و ارتعاشات غیرعادی و دمای عملکرد بررسی و ثبت شوند. بر اساس استانداردهای صنعتی، دوره‌های بازبینی و تعویض بیرینگ باید مطابق با شرایط کاری و میزان سایش تعیین شوند.

تلورانس‌های نصب

در نصب بیرینگ NUB 215 ECJ، انتخاب تلورانس‌های مناسب برای شفت و محفظه اهمیت زیادی دارد. برای شفت، با توجه به اینکه رینگ داخلی این بیرینگ قابلیت جابجایی محوری دارد، استفاده از فیت H7/g6 توصیه می‌شود. برای محفظه، فیت H7/h6 مناسب است تا از لقی بیش از حد یا گیرپاژ جلوگیری شود. در شرایط بار شعاعی بالا، انتخاب فیت‌های تنگ‌تر می‌تواند مفید باشد.

نوع چرخش نیز بر انتخاب فیت تأثیر دارد. اگر رینگ داخلی در حال چرخش باشد، فیت تنگ‌تر برای شفت مناسب است. در دماهای بالا، انبساط حرارتی باید در نظر گرفته شود و فیت‌ها باید به‌گونه‌ای انتخاب شوند که از گیرپاژ جلوگیری شود. روش‌های نصب مانند گرم‌کردن یا استفاده از پرس باید با دقت انجام شود و از وارد آوردن ضربه مستقیم به بیرینگ خودداری شود.

رواداری‌های محوری و شعاعی پس از نصب باید مطابق با استانداردهای ISO 492 و DIN تنظیم شوند. اندازه‌گیری دقیق این رواداری‌ها برای عملکرد مطلوب بیرینگ ضروری است. در صورت نیاز، می‌توان از ابزارهای دقیق برای اندازه‌گیری لقی‌ها استفاده کرد تا از عملکرد صحیح بیرینگ اطمینان حاصل شود.

صنایع استفاده‌کننده

رولبرینگ NUB 215 ECJ به دلیل ویژگی‌های فنی خاص، در صنایع مختلفی مورد استفاده قرار می‌گیرد. انتخاب مناسب بیرینگ در هر صنعت، تأثیر مستقیمی بر عملکرد و دوام تجهیزات دارد.

این بیرینگ ممکن است بر اساس ویژگی‌ها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که در اینجا نام برده نشده‌اند نیز مورد استفاده قرار گیرد. در صورتی که تجربه یا اطلاعاتی درباره کاربردهای خاص‌تر و کمترشناخته‌شده این بیرینگ دارید، می‌توانید آن را با ما به اشتراک بگذارید.
