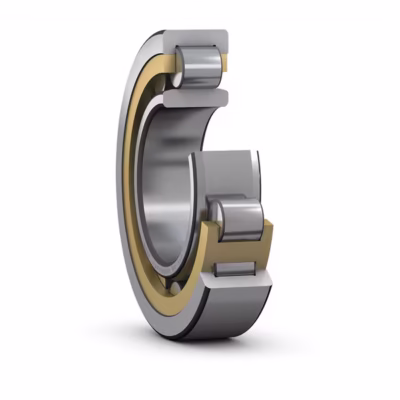

رولبرینگ استوانه‌ای SKF NU 319 ECML

رولبرینگ استوانه‌ای اس کا اف NU 319 ECML یک بیرینگ صنعتی با طراحی تخصصی است که برای تحمل بارهای شعاعی بالا در سرعت‌های بالا طراحی شده است. این بیرینگ از نوع رولبرینگ‌های استوانه‌ای با قفسه ماشین‌کاری‌شده است که رینگ داخلی آن بدون لبه نگهدارنده و رینگ بیرونی دارای دو لبه ثابت است. ساختار بدون لبه رینگ داخلی، امکان حرکت محوری نسبی بین شفت و محفظه را فراهم می‌کند، که این ویژگی در کاربردهایی با انبساط حرارتی یا تغییر طول شفت حین کارکرد اهمیت دارد. رول‌های استوانه‌ای در این بیرینگ باعث توزیع یکنواخت بار و کاهش تمرکز تنش می‌شوند و در نتیجه افزایش عمر کاری و عملکرد یکنواخت در سرعت‌های بالا را به همراه دارند.

این بیرینگ در طبقه‌بندی استاندارد DIN 5412 و ISO 15 قرار می‌گیرد و از سری NU 300 محسوب می‌شود که برای بارهای شعاعی سنگین و کاربردهای دقیق در ماشین‌آلات سنگین مناسب است. ابعاد بیرینگ NU 319 ECML شامل قطر داخلی 95 میلی‌متر، قطر بیرونی 200 میلی‌متر و عرض 45 میلی‌متر است که آن را برای استفاده در سیستم‌های با فضای محدود ولی نیاز به ظرفیت بار بالا ایده‌آل می‌سازد. قفسه برنجی ماشین‌کاری‌شده نوع ECML باعث افزایش پایداری، توزیع بهینه روانکار و عملکرد مطمئن در دماها و سرعت‌های بالا می‌شود. طراحی باز این بیرینگ نیز موجب روانکاری مستقیم و تسهیل در تخلیه گرما می‌شود، که به‌ویژه در محیط‌های صنعتی پرفشار و با سیکل‌های کاری سنگین، یک مزیت عملکردی مهم به حساب می‌آید.

تحلیل جامع پسوندهای مرتبط
پسوندها در شناسه فنی بیرینگ‌ها به منظور معرفی ویژگی‌های خاص آن‌ها به کار می‌روند و به کاربران کمک می‌کنند تا از نظر جنس قفسه، نوع آب‌بندی، کلاس تلورانس، نوع روانکاری، و دیگر مشخصات کاربردی، بیرینگ مناسب را انتخاب کنند. در بیرینگ NU 319 ECML نیز این پسوندها اطلاعات مهمی درباره طراحی داخلی و عملکرد بیرینگ ارائه می‌دهند.

دو پسوند مهم و پرکاربرد در این مدل EC و M هستند. پسوند EC در صنایعی مانند تجهیزات نورد فولاد یا توربین‌های صنعتی که نیاز به تحمل بار شعاعی بالا در سرعت زیاد وجود دارد، رایج است. پسوند M نیز در صنایعی مانند پمپ‌های سنگین یا گیربکس‌های صنعتی که در معرض نوسانات بار و دمای بالا هستند، استفاده می‌شود زیرا قفسه برنجی دوام و پایداری عملکرد بیرینگ را افزایش می‌دهد.

کاربردهای رایج
رولبرینگ استوانه‌ای اس کا اف NU 319 ECML به دلیل طراحی باز و توانایی تحمل بار شعاعی بالا، در بسیاری از تجهیزات صنعتی کاربرد دارد. در توربین‌های بخار و گازی، این بیرینگ به دلیل قابلیت کارکرد در دمای بالا و پایداری چرخشی بالا انتخاب می‌شود. در ماشین‌آلات صنایع فولاد به‌ویژه نورد گرم، به علت توان تحمل بارهای شدید شعاعی و حرکت محوری آزاد، این مدل بیرینگ بسیار مناسب است. همچنین در موتورهای الکتریکی سنگین و ژنراتورها، استفاده از این بیرینگ به دلیل تعادل عملکردی و کاهش ارتعاش متداول است. در جعبه‌دنده‌های صنعتی نیز، طراحی بدون لبه رینگ داخلی اجازه می‌دهد شفت‌ها با آزادی محوری بیشتر و بدون ایجاد تنش اضافی حرکت کنند.

نکات نگهداری و نصب
شرایط استاندارد نگهداری بیرینگ NU 319 ECML باید مطابق با توصیه‌نامه‌های رسمی شرکت اس کا اف انجام گیرد. دمای محیط انبار باید بین 0 تا 40 درجه سانتی‌گراد باشد و رطوبت نسبی از 60 درصد تجاوز نکند. تهویه مناسب، عدم تماس با بخارات خورنده، مواد اسیدی یا قلیایی و جلوگیری از ورود گرد و غبار فلزی یا آلودگی‌های محیطی، الزامی است. بسته‌بندی اولیه بیرینگ شامل لایه ضدخوردگی و پوشش روغن محافظ است که نباید پیش از زمان نصب برداشته شود. اگر بیرینگ باز شده باشد ولی مورد استفاده قرار نگیرد، باید مطابق با دستورالعمل‌های تمدید دوره انبارش، مجدداً با روغن مناسب بازبسته‌بندی شود و تاریخ بازشدن ثبت گردد.

برای نصب این بیرینگ، تراز دقیق محورها و استفاده از ابزارهای مجاز مانند دستگاه پرس یا گرم‌کن القایی الزامی است. در صورت گرم‌کردن بیرینگ پیش از نصب، دمای سطح بیرینگ نباید از 120 درجه سانتی‌گراد تجاوز کند. ضربه مستقیم به رول یا رینگ‌ها ممنوع است. روانکاری اولیه باید با گریس یا روغن مطابق با کلاس ویسکوزیته VG 68 یا VG 100 انجام شود و انتخاب روانکار باید با توجه به دمای عملکرد باشد. تناوب تعویض روانکار بسته به شرایط کاری می‌تواند بین 500 تا 2000 ساعت متغیر باشد و سطح آلودگی روانکار باید با استاندارد ISO 4406 کنترل شود. پس از نصب، بررسی لقی شعاعی با فیلر گیج، کنترل نویز، اندازه‌گیری دمای عملکرد و ثبت در سوابق فنی توصیه می‌شود. طبق استانداردهای ISO 15243 و ISO 281، بازبینی دوره‌ای باید در هر توقف برنامه‌ریزی‌شده انجام گیرد و در صورت مشاهده ترک، سایش غیرعادی یا افزایش دما، بیرینگ باید تعویض شود.

تلورانس‌های نصب
نصب صحیح رولبرینگ NU 319 ECML مستلزم رعایت دقیق تلورانس‌های انطباقی بین شفت و رینگ داخلی، و همچنین محفظه و رینگ بیرونی است. برای رینگ داخلی که معمولاً روی شفت می‌چرخد، توصیه می‌شود از انطباق تداخلی متوسط مانند k5 یا m6 استفاده شود تا از لغزش نسبی (creep) جلوگیری شود. در مقابل، رینگ بیرونی که اغلب ثابت باقی می‌ماند، با انطباق آزاد مانند H7 در محفظه قرار می‌گیرد تا قابلیت حرکت محوری شفت حفظ شود. در کاربردهایی که شفت تحت بارهای ضربه‌ای یا نوسانی قرار دارد، انتخاب انطباق محکم‌تر می‌تواند مانع از تغییر موقعیت بیرینگ شود.

نوع بار نیز بر انتخاب تلورانس اثر مستقیم دارد. در شرایط بار شعاعی خالص، انطباق‌های متداول کافی است ولی در شرایط بار ترکیبی یا وجود بارهای محوری، انتخاب دقیق‌تر و سخت‌گیرانه‌تری لازم است. اگر بار به صورت متناوب یا یک‌طرفه عمل کند، باید از فیت تداخلی برای رینگ چرخان و فیت لغزشی برای رینگ ثابت استفاده شود. در دماهای کاری بالا (مثلاً بالاتر از 70 درجه سانتی‌گراد)، انبساط حرارتی شفت و محفظه باید در نظر گرفته شود و ممکن است لازم باشد فیت‌ها با ضرایب تصحیح دمایی تعدیل شوند تا گیرپاژ یا لقی بیش از حد ایجاد نشود.

در زمان نصب، استفاده از روش‌های مجاز شامل گرم‌کردن یکنواخت بیرینگ با روغن یا گرم‌کن القایی یا سردکردن شفت مجاز است. پرس مکانیکی با کنترل دقیق نیرو و ابزار مناسب نیز مجاز است ولی وارد آوردن ضربه مستقیم به رول‌ها یا رینگ‌ها مجاز نیست. پس از نصب، باید لقی شعاعی نهایی با مقادیر مشخص‌شده در استاندارد ISO 5753 بررسی شود. همچنین رواداری‌های محوری باید مطابق با مقادیر توصیه‌شده در استاندارد ISO 286 و ISO 492 باشد تا از عملکرد صحیح بیرینگ اطمینان حاصل گردد.

صنایع استفاده‌کننده
رولبرینگ استوانه‌ای NU 319 ECML به دلیل طراحی تخصصی و عملکرد پایدار، در طیف گسترده‌ای از صنایع سنگین و نیمه‌سنگین مورد استفاده قرار می‌گیرد. انتخاب صحیح بیرینگ در این صنایع نه تنها عملکرد تجهیزات را بهینه می‌کند، بلکه از بروز توقف‌های ناخواسته و هزینه‌های تعمیراتی جلوگیری می‌نماید.

این بیرینگ ممکن است بسته به نوع قفسه، تلورانس یا ویژگی‌های طراحی خاص، در کاربردهای خاص‌تری مانند تجهیزات آزمایشگاهی، ماشین‌آلات خاص صنایع چوب یا حتی برخی دستگاه‌های صنعتی با دقت بالا نیز به کار رود. چنانچه تجربه‌ای از استفاده از این بیرینگ در کاربردهای خاص یا غیرمعمول دارید، ارائه آن می‌تواند به غنای محتوای تخصصی کمک کند.
