رولبرینگ استوانه‌ای SKF NU 244 ECML

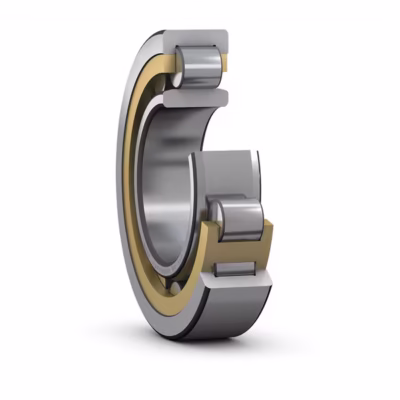

رولبرینگ استوانه‌ای اس کا اف NU 244 ECML یکی از بیرینگ‌های دقیق و قدرتمند در گروه رولبرینگ‌های استوانه‌ای تک ردیفه است که با طراحی خاص خود برای تحمل بارهای شعاعی سنگین در سرعت‌های بالا ساخته شده است. این بیرینگ از نوع NU بوده و فاقد لبه در رینگ داخلی است؛ بنابراین رینگ بیرونی دارای دو لبه یکپارچه و رینگ داخلی بدون لبه می‌باشد که اجازه می‌دهد رینگ‌ها به‌صورت مستقل از هم نصب شوند. قطر داخلی این بیرینگ برابر با 220 میلی‌متر، قطر خارجی آن 400 میلی‌متر و عرض آن 65 میلی‌متر است و طبق طبقه‌بندی استاندارد، در سری ابعادی 2 و سری قطر 4 جای می‌گیرد. این بیرینگ مطابق با استاندارد ISO 15 طراحی شده و در دسته رولبرینگ‌های استوانه‌ای دقیق با کاربرد عمومی تا صنعتی سنگین قرار دارد.

ساختار قفسه بیرینگ از جنس برنج ماشین‌کاری‌شده و نوع ECML است که به معنای قفسه راهنمای رینگ بیرونی با طراحی بهینه‌شده برای عملکرد بالا می‌باشد. این بیرینگ برای شرایطی مناسب است که بار شعاعی زیاد، سرعت بالا و الزامات دقت نصب مطرح باشد و می‌تواند حرارت و لرزش را در محدوده مجاز کنترل کند. مزایای فنی این محصول شامل قابلیت تعویض و مونتاژ آسان، مقاومت در برابر حرارت‌های عملیاتی متغیر، عمر طولانی در بارگذاری یکنواخت و قابلیت انطباق با تغییرات طولی محور می‌باشد. عملکرد این بیرینگ در کاربردهایی که هم‌راستایی دقیق محورها الزامی است، با حداقل سایش و حداکثر پایداری تضمین می‌شود.

تحلیل جامع پسوندهای مرتبط

پسوندهای به‌کاررفته در کد فنی بیرینگ‌ها نقش بسیار مهمی در تعیین ویژگی‌های عملکردی، طراحی داخلی، جنس قفسه، نوع روانکاری و کلاس دقت بیرینگ دارند. شناخت دقیق این پسوندها به کاربران فنی و مهندسان امکان می‌دهد تا متناسب با شرایط عملیاتی موردنظر، بیرینگ مناسب را انتخاب کنند و از بروز خطاهای عملکردی در سیستم جلوگیری شود.

در کاربردهای رایج صنعتی، دو پسوند پرکاربرد در این بیرینگ EC و M هستند. پسوند EC بیشتر در ماشین‌آلاتی استفاده می‌شود که سرعت دورانی بالا و پایداری عملکرد مکانیکی در آن‌ها اهمیت دارد، مانند موتورهای الکتریکی سنگین یا ژنراتورها. از سوی دیگر، پسوند M به دلیل جنس برنجی و ساختار مقاوم، در کاربردهای با بارگذاری سنگین و محیط‌های دارای ضربه یا لرزش نظیر نورد فلزات یا تجهیزات حفاری بیشتر به‌کار می‌رود.

کاربردهای رایج

رولبرینگ استوانه‌ای اس کا اف NU 244 ECML معمولاً در ماشین‌آلات صنعتی سنگین به کار می‌رود که نیاز به تحمل بار شعاعی بالا و چرخش با دقت زیاد دارند. این بیرینگ به دلیل ساختار جدایش‌پذیر، برای مواقعی که مونتاژ یا جداسازی مکرر مورد نیاز است، انتخاب مناسبی محسوب می‌شود. در موتورهای القایی صنعتی، این بیرینگ به دلیل قابلیت تعویض آسان و تحمل حرارت عملکردی مطلوب، به‌طور گسترده‌ای استفاده می‌شود. در جعبه‌دنده‌های بزرگ نیز از این بیرینگ بهره گرفته می‌شود، زیرا هم از نظر ابعادی و هم از نظر تحمل تنش‌های شعاعی، کارایی مناسبی دارد.

در خطوط نورد صنایع فلزی، این بیرینگ به دلیل مقاومت در برابر بارهای سنگین و دوام بالا در مقابل ارتعاشات و شوک‌های مکانیکی، کاربرد دارد. همچنین در توربین‌های گاز و بخار، به‌خصوص در بخش‌هایی که بار محوری وجود ندارد یا قابل چشم‌پوشی است، از این بیرینگ به‌خوبی بهره‌برداری می‌شود. طراحی خاص بیرینگ NU باعث می‌شود تا تغییر طولی محور به دلیل تغییرات دمایی، بدون ایجاد تنش اضافی در بیرینگ جبران شود.

نکات نگهداری و نصب

مطابق با دستورالعمل‌های رسمی شرکت اس کا اف و استانداردهای بین‌المللی نگهداری بیرینگ، رولبرینگ استوانه‌ای NU 244 ECML باید در محیطی خشک، دارای تهویه کافی و دمایی بین 0 تا 40 درجه سانتی‌گراد نگهداری شود. رطوبت نسبی محیط نباید از 60 درصد تجاوز کند و باید از تماس بیرینگ با بخارات اسیدی، مواد شیمیایی خورنده یا گرد و غبار فلزی جلوگیری شود. بسته‌بندی اولیه بیرینگ‌ها از نوع محافظت‌شده با فویل ضد رطوبت و چربی محافظ است و در صورت باز شدن قبل از زمان نصب، باید ظرف 6 ماه استفاده شده یا با بسته‌بندی جدید مطابق استاندارد DIN 51829 مجدداً بسته‌بندی شوند. بیرینگ‌های ذخیره‌شده بیش از 3 سال باید طبق الزامات اس کا اف به‌صورت دوره‌ای چرخانده شوند.

در فرآیند نصب، رعایت هم‌راستایی دقیق محورها الزامی است و استفاده از ابزارهای تاییدشده مانند پرس هیدرولیکی یا گرم‌کن‌های القایی مجاز می‌باشد. گرم کردن بیرینگ برای نصب تا دمای حداکثر 120 درجه سانتی‌گراد مجاز است و وارد کردن ضربه مستقیم به بیرینگ به‌طور کامل ممنوع است. روانکار اولیه باید بر اساس ویسکوزیته ISO VG 68 تا VG 150 و دمای عملکرد مشخص شود و روش روانکاری با توجه به شرایط کاری، ترجیحاً به‌صورت روغن‌کاری مداوم در مدار بسته باشد. پس از نصب، بررسی میزان لقی شعاعی و محوری با گیج‌های مخصوص انجام می‌شود، و همچنین صدا و ارتعاش اولیه در مرحله راه‌اندازی باید بررسی و ثبت شود. دوره‌های بازبینی بیرینگ بر اساس استاندارد ISO 15243 هر 8000 تا 12000 ساعت کارکرد پیشنهاد می‌شود، و هرگونه سایش غیرمجاز، تغییر رنگ قفسه یا لقی بیش از حد باید منجر به تعویض گردد.

تلورانس‌های نصب

برای نصب صحیح رولبرینگ استوانه‌ای NU 244 ECML، انتخاب تلورانس‌های مناسب انطباقی روی شفت و در محفظه بر اساس شرایط بارگذاری و نوع چرخش بسیار مهم است. در حالت کلی، با توجه به اینکه رینگ داخلی بیرینگ روی شفت نصب می‌شود و معمولاً چرخش دارد، توصیه می‌شود انطباق تداخلی از نوع k5 یا m5 طبق استاندارد ISO 286 برای شفت در نظر گرفته شود. در کاربردهایی با بارهای دینامیکی بالا یا شوک‌های شعاعی، می‌توان از انطباق‌های قوی‌تر مانند n6 نیز استفاده کرد. در مقابل، اگر رینگ داخلی ثابت باشد، انطباق آزاد یا لغزشی مانند g6 مناسب‌تر خواهد بود.

در خصوص انطباق رینگ بیرونی با محفظه، با توجه به اینکه رینگ بیرونی در طراحی NU ثابت است و معمولاً نمی‌چرخد، انطباق آزاد مانند H7 یا J7 توصیه می‌شود. این انطباق اجازه می‌دهد تغییرات طولی محور در اثر انبساط حرارتی جبران شود و از تنش‌های داخلی جلوگیری گردد. همچنین در صورت وجود بارهای ضربه‌ای یا دمای عملیاتی بالاتر از 100 درجه سانتی‌گراد، باید ضریب انبساط حرارتی در انتخاب فیت در نظر گرفته شود و در صورت نیاز از تلورانس‌های با آزادی بیشتر استفاده شود تا از گیرپاژ بیرینگ جلوگیری شود.

در فرآیند نصب، استفاده از روش گرم‌کردن رینگ داخلی توصیه می‌شود تا نصب با فیت مناسب بدون اعمال تنش موضعی انجام گیرد. مونتاژ با فشار نیز مجاز است ولی باید با ابزارهای هم‌محور و بدون ضربه باشد. لقی شعاعی داخلی نهایی باید در محدوده مجاز مشخص‌شده توسط استاندارد ISO 492 کنترل شود. همچنین در مرحله نهایی نصب، کنترل لقی محوری نیز اهمیت دارد تا از بروز مشکلات ارتعاشی یا نویز در عملکرد جلوگیری شود.

صنایع استفاده‌کننده

رولبرینگ استوانه‌ای NU 244 ECML به دلیل طراحی دقیق، توان تحمل بار بالا و قابلیت جدایش رینگ‌ها در بسیاری از صنایع کاربرد دارد. انتخاب بیرینگ مناسب در صنایع مختلف مستقیماً بر دوام تجهیزات، ایمنی فرآیند و بهینه‌سازی هزینه‌های نگهداری تأثیر می‌گذارد.

این بیرینگ ممکن است بر اساس ویژگی‌ها یا پسوندهای مختلف آن، در صنایع و کاربردهای دیگری که در این فهرست ذکر نشده‌اند نیز به کار گرفته شود. در صورت آشنایی با موارد خاص‌تر یا نیاز به تحلیل کاربردهای کمترشناخته‌شده، مشارکت کاربران و متخصصان می‌تواند به تکمیل این دانش فنی کمک کند.
