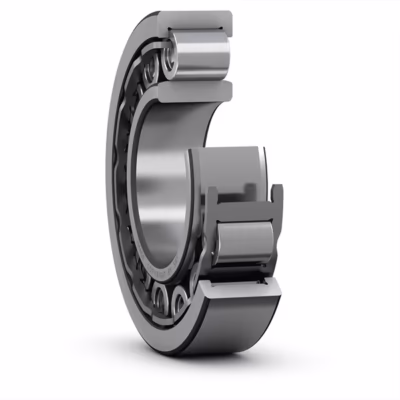

رولبرینگ استوانه‌ای SKF NU 1016

رولبرینگ استوانه‌ای اس کا اف NU 1016 یکی از انواع بیرینگ‌های تک‌ردیفه با طراحی خاص برای تحمل بارهای شعاعی بالا است. این بیرینگ از سری NU بوده و دارای دو کنس داخلی بدون لبه و کنس بیرونی با دو لبه راهنما است که موجب می‌شود غلتک‌های استوانه‌ای در امتداد مسیر مشخصی حرکت کرده و قابلیت جداسازی کنس داخلی از بیرینگ را فراهم کند. قطر داخلی این بیرینگ 80 میلی‌متر، قطر خارجی آن 125 میلی‌متر و عرض آن 22 میلی‌متر است که مطابق با استانداردهای ابعادی سری 10 طراحی شده و در طبقه‌بندی بیرینگ‌های شعاعی قرار می‌گیرد. ساختار داخلی دقیق و استفاده از مواد باکیفیت باعث می‌شود این بیرینگ در سرعت‌های بالا عملکردی پایدار داشته باشد و در عین حال گرمایش و اصطکاک کمی ایجاد کند.

از نظر عملکردی، بیرینگ اس کا اف NU 1016 به دلیل قابلیت جداسازی، برای مواردی مناسب است که نصب و جداسازی مکرر مورد نیاز است یا امکان تغییرات حرارتی طولی در شفت وجود دارد. طراحی بدون لبه در کنس داخلی این اجازه را می‌دهد که شفت در داخل بیرینگ در راستای طولی حرکت کند، بدون آنکه به بیرینگ آسیب وارد شود. همچنین، استفاده از قفسه فولادی فشرده‌شده موجب توزیع یکنواخت بار بین غلتک‌ها شده و مقاومت بالایی در برابر ارتعاش و بارهای دینامیکی ایجاد می‌کند. این بیرینگ از دقت ساخت بالایی مطابق با استاندارد ISO 492 برخوردار است و عملکرد آن در دماهای عملیاتی گسترده، از -40 تا +120 درجه سانتی‌گراد، پایدار باقی می‌ماند.

تحلیل جامع پسوندهای مرتبط
پسوندها در شناسه بیرینگ‌ها به منظور معرفی ویژگی‌های خاصی مانند نوع قفسه، دقت ساخت، تلرانس، نوع روانکاری یا قابلیت آب‌بندی استفاده می‌شوند. این پسوندها نقش مهمی در انتخاب بیرینگ مناسب برای شرایط کاری خاص دارند و شناخت آن‌ها برای متخصصان و کاربران فنی به منظور بهره‌گیری درست از بیرینگ ضروری است.

دو پسوند رایج MA و C3 در بسیاری از کاربردهای صنعتی این بیرینگ مشاهده می‌شوند. پسوند MA بیشتر در صنایعی مانند ماشین‌سازی سنگین و نیروگاه‌ها که نیاز به تحمل حرارت بالا و سرعت زیاد وجود دارد کاربرد دارد، در حالی که پسوند C3 در شرایطی مانند موتورهای الکتریکی یا سیستم‌هایی که گرمایش زیاد یا انبساط حرارتی شفت اتفاق می‌افتد، انتخاب بهتری است.

کاربردهای رایج
رولبرینگ استوانه‌ای اس کا اف NU 1016 به دلیل طراحی خاص خود در برابر بارهای شعاعی بالا مقاوم است و در تجهیزات و ماشین‌آلاتی استفاده می‌شود که نیاز به عملکرد پایدار و عمر طولانی دارند. در موتورهای الکتریکی بزرگ، این بیرینگ به دلیل توانایی در جذب تغییرات طولی شفت و لقی مناسب داخلی، عملکرد بدون گیرپاژ را تضمین می‌کند. در جعبه‌دنده‌های صنعتی، وجود ظرفیت بارگذاری بالا و قابلیت جداسازی کنس داخلی، سرویس و نگهداری آن را آسان می‌کند. همچنین در توربین‌های گازی و کمپرسورها، طراحی استوانه‌ای با قفسه MA موجب پایداری عملکرد در دماهای بالا و سرعت‌های دورانی زیاد می‌شود.

نکات نگهداری و نصب
طبق دستورالعمل‌های شرکت اس کا اف، بیرینگ‌های استوانه‌ای مانند مدل NU 1016 باید در محیط‌های خشک، خنک و دارای تهویه مناسب نگهداری شوند. محدوده دمای مناسب برای انبارش بین 0 تا 40 درجه سانتی‌گراد بوده و باید از تماس بیرینگ با بخارات اسیدی، مواد شیمیایی خورنده یا گرد و غبار فلزی به‌طور کامل جلوگیری شود. بیرینگ‌ها در بسته‌بندی‌های ضد رطوبت و با پوشش‌های محافظ ضد زنگ عرضه می‌شوند و در صورتی که بسته‌بندی اصلی باز شود ولی بیرینگ مصرف نشود، لازم است آن را مجدداً با مواد ضد خوردگی بسته‌بندی کرده و در فاصله زمانی هر 6 ماه، وضعیت پوشش حفاظتی آن بررسی شود. همچنین، چرخش دوره‌ای موجودی انبار برای جلوگیری از ته‌نشینی روانکار یا خوردگی داخلی توصیه شده است.

برای نصب این بیرینگ، الزامات دقیق فنی باید رعایت شوند. از ضربه مستقیم یا استفاده از ابزارهای نامناسب باید پرهیز شود و در صورت نیاز به نصب فشاری، باید نیرو تنها از طریق رینگ مرتبط منتقل شود. پیش‌گرم‌کردن بیرینگ در دمایی بین 80 تا 100 درجه سانتی‌گراد (حداکثر 120 درجه) برای نصب بر روی شفت‌های فیت تنگ توصیه می‌شود. روانکاری اولیه مطابق با کلاس ویسکوزیته ISO VG 68 یا 100 و بر پایه گریس لیتیمی توصیه شده است. بررسی وضعیت روانکار در دوره‌های 3 تا 6 ماه بسته به شرایط کاری الزامی است. پس از نصب، اندازه‌گیری لقی شعاعی، بررسی ارتعاش و دمای عملکرد اولیه باید ثبت و در سوابق نگهداری ثبت شود. دوره‌های بازبینی فنی بر اساس استاندارد ISO 15243 تعیین می‌شود و حد مجاز سایش غلتک و مسیر غلتش باید طبق مقادیر کاتالوگی کنترل گردد.

تلورانس‌های نصب
تلورانس نصب بیرینگ اس کا اف NU 1016 بر اساس کلاس دقت استاندارد ISO 492 و استانداردهای انطباق ISO 286 تعیین می‌شود. برای نصب رینگ داخلی این بیرینگ بر روی شفت، معمولاً از انطباق تداخلی متوسط تا تنگ (مانند k5 یا m5) استفاده می‌شود، به‌ویژه در مواردی که رینگ داخلی چرخش دارد. اگر رینگ داخلی ثابت باشد و بارهای ضربه‌ای وجود نداشته باشد، می‌توان از فیت لغزنده‌ای مانند h6 نیز استفاده کرد. برای رینگ بیرونی که اغلب در داخل محفظه ثابت قرار می‌گیرد، معمولاً انطباق لغزنده مانند H7 یا G7 توصیه می‌شود تا امکان تغییر طولی شفت و بیرینگ فراهم گردد.

انتخاب تلورانس مناسب به نوع بار نیز بستگی دارد. در صورت وجود بارهای شعاعی ثابت و بدون ضربه، فیت متوسط کافی است، ولی در کاربردهایی با بارهای شوک‌دار یا ترکیبی، نیاز به انطباق تداخلی بیشتر وجود دارد. همچنین، در کاربردهای دمای بالا که انبساط حرارتی محتمل است، باید اثر افزایش قطر شفت یا محفظه در دمای عملکرد در نظر گرفته شود و فیت‌ها به‌گونه‌ای انتخاب شوند که مانع از لقی بیش از حد یا گیرپاژ بیرینگ نشوند. استفاده از روش‌های مونتاژ گرمایی برای رینگ داخلی (با گرم‌کردن یکنواخت در حمام روغن یا القایی) مجاز است، در حالی که برای رینگ بیرونی در محفظه، پرس با ابزار دقیق مجاز می‌باشد.

برای حفظ پایداری عملکرد، لقی شعاعی نهایی پس از نصب باید با گیج فیلر یا ابزارهای اندازه‌گیری لقی کنترل شود تا در محدوده مجاز کاتالوگی قرار گیرد. رواداری محوری نیز باید طوری انتخاب شود که امکان انبساط طولی شفت فراهم باشد، بدون اینکه به غلتک‌ها فشار اضافی وارد شود. تلورانس‌ها و لقی‌ها باید با استناد به جداول استاندارد ISO 492، DIN 620 و توصیه‌های کاتالوگ اس کا اف انتخاب و اعمال شوند.

صنایع استفاده‌کننده
رولبرینگ استوانه‌ای اس کا اف NU 1016 به دلیل ساختار جدایش‌پذیر، توان تحمل بار بالا و قابلیت سازگاری با تغییرات حرارتی، در صنایع متنوعی به‌کار گرفته می‌شود. انتخاب مناسب این بیرینگ در هر صنعت، نقشی حیاتی در افزایش عمر کاری، کاهش هزینه تعمیرات و ارتقاء قابلیت اطمینان تجهیزات دارد.

این بیرینگ ممکن است بسته به ویژگی‌های فنی یا پسوندهای خاص، در تجهیزات و صنایع دیگری نیز مورد استفاده قرار گیرد که در این فهرست نام برده نشده‌اند. چنانچه تجربه یا اطلاعاتی درباره کاربردهای خاص‌تر آن در اختیار دارید، اشتراک آن می‌تواند به توسعه دانش فنی جمعی کمک کند.
